Формула / Реферат

1. Бігуни, що містять щонайменше один валок, обкочуваний ним елемент, завантажувальну й розвантажувальну камери, а також привід обертання валка або обкочуваного ним елемента, при цьому валок виконаний у вигляді тіла обертання, діаметр якого збільшується в напрямку від завантажувальної до розвантажувальної камери, які відрізняються тим, що вісь обертання валка паралельна робочій поверхні обкочуваного ним елемента.

2. Бігуни, які відрізняються тим, що валок з боку завантажувальної камери має ділянку, оснащену рифлями.

Текст

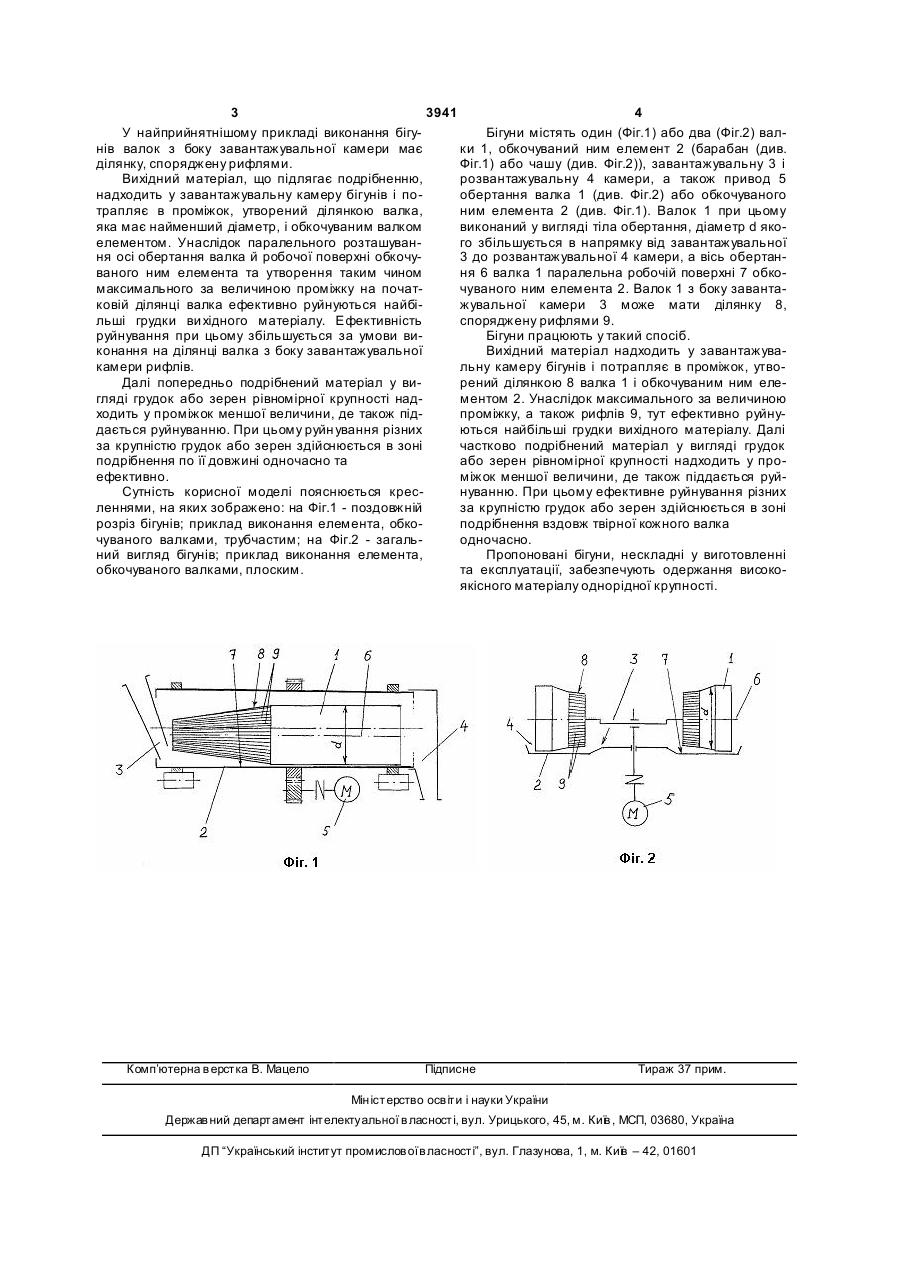

1. Бігуни, що містять щонайменше один валок, обкочуваний ним елемент, завантажувальну й розвантажувальну камери, а також привід обер 3 3941 4 У найприйнятнішому прикладі виконання бігуБігуни містять один (Фіг.1) або два (Фіг.2) валнів валок з боку завантажувальної камери має ки 1, обкочуваний ним елемент 2 (барабан (див. ділянку, споряджену рифлями. Фіг.1) або чашу (див. Фіг.2)), завантажувальну 3 і Вихідний матеріал, що підлягає подрібненню, розвантажувальну 4 камери, а також привод 5 надходить у завантажувальну камеру бігунів і пообертання валка 1 (див. Фіг.2) або обкочуваного трапляє в проміжок, утворений ділянкою валка, ним елемента 2 (див. Фіг.1). Валок 1 при цьому яка має найменший діаметр, і обкочуваним валком виконаний у вигляді тіла обертання, діаметр d якоелементом. Унаслідок паралельного розташуванго збільшується в напрямку від завантажувальної ня осі обертання валка й робочої поверхні обкочу3 до розвантажувальної 4 камери, а вісь обертанваного ним елемента та утворення таким чином ня 6 валка 1 паралельна робочій поверхні 7 обкомаксимального за величиною проміжку на початчуваного ним елемента 2. Валок 1 з боку завантаковій ділянці валка ефективно руйнуються найбіжувальної камери 3 може мати ділянку 8, льші грудки ви хідного матеріалу. Ефективність споряджену рифлями 9. руйнування при цьому збільшується за умови виБігуни працюють у такий спосіб. конання на ділянці валка з боку завантажувальної Вихідний матеріал надходить у завантажувакамери рифлів. льну камеру бігунів і потрапляє в проміжок, утвоДалі попередньо подрібнений матеріал у вирений ділянкою 8 валка 1 і обкочуваним ним елегляді грудок або зерен рівномірної крупності надментом 2. Унаслідок максимального за величиною ходить у проміжок меншої величини, де також підпроміжку, а також рифлів 9, тут ефективно руйнудається руйнуванню. При цьому руйн ування різних ються найбільші грудки вихідного матеріалу. Далі за крупністю грудок або зерен здійснюється в зоні частково подрібнений матеріал у вигляді грудок подрібнення по її довжині одночасно та або зерен рівномірної крупності надходить у проефективно. міжок меншої величини, де також піддається руйСутність корисної моделі пояснюється креснуванню. При цьому ефективне руйнування різних леннями, на яких зображено: на Фіг.1 - поздовжній за крупністю грудок або зерен здійснюється в зоні розріз бігунів; приклад виконання елемента, обкоподрібнення вздовж твірної кожного валка чуваного валками, трубчастим; на Фіг.2 - загальодночасно. ний вигляд бігунів; приклад виконання елемента, Пропоновані бігуни, нескладні у виготовленні обкочуваного валками, плоским. та експлуатації, забезпечують одержання високоякісного матеріалу однорідної крупності. Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Автори англійською

Mikulionok Ihor Olehovych

Автори російською

Микуленок Игорь Олегович

МПК / Мітки

МПК: B02C 15/00

Мітки: бігуни
