Бігуни

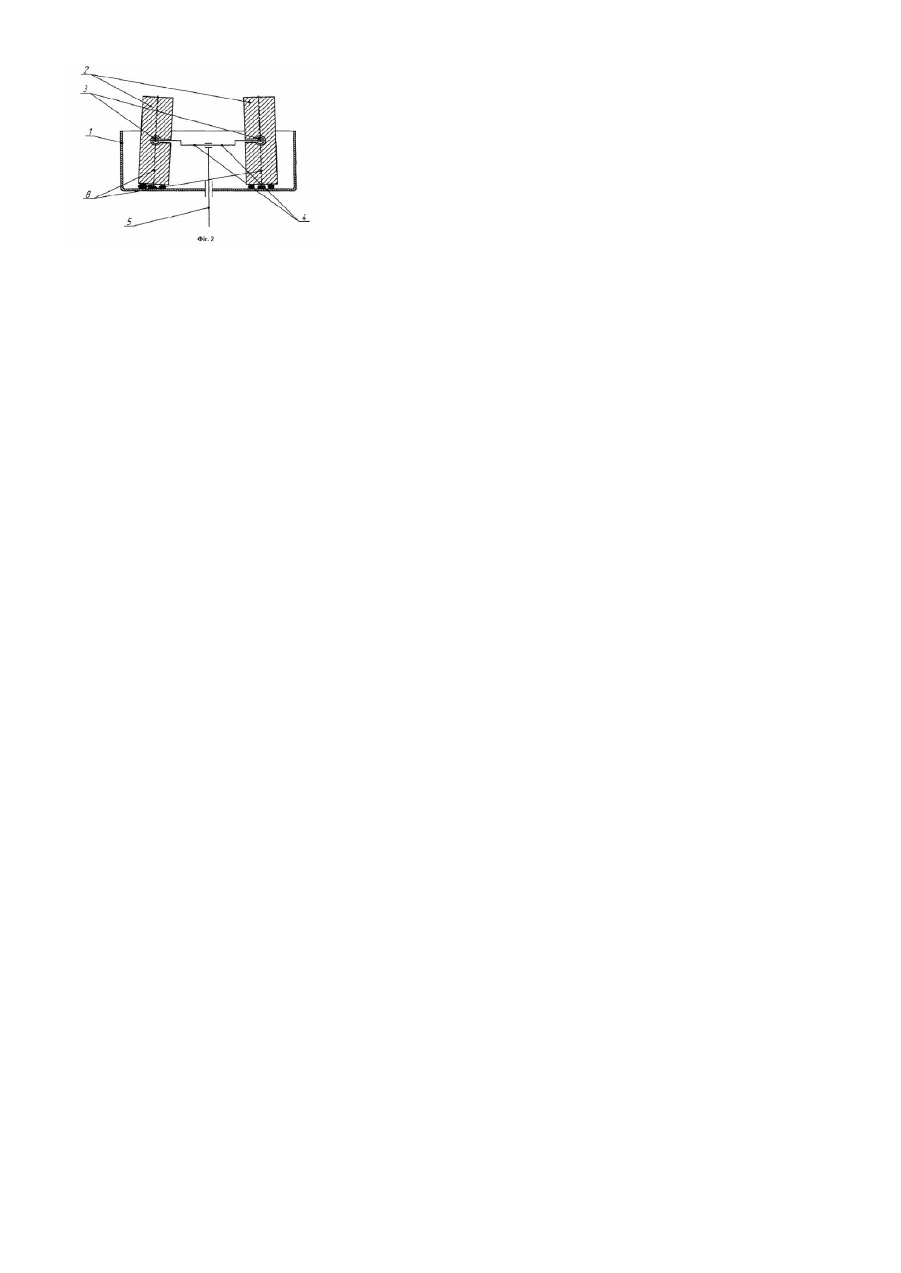

Корисна модель відноситься до техніки, призначеної для здрібнювання і помолу різних матеріалів, і може бути використане в гірничо-збагачувальній, металургійній, хімічній промисловості, при виробництві вогнетривів і будівельних матеріалів, а також в інших галузях народного господарства. Відомі бігуни, що містять чашу, встановлені в ній ковзанки з осями обертання і приводний вал, зв'язаний з ковзанками за допомогою кривошипів і шарнірів (патент Великобританії №1280988, ІЗК 1972p., вип.4, №14). Недоліком зазначеного вище пристрою є швидкий вихід із ладу підшипників Катков, у зв'язку з труднощами їхнього точного регулювання. Відомі бігуни, що містять чашу, встановлені в ній, котки з осями обертання і приводний вал, зв'язаний з котками за допомогою кронштейнів і траверси. (Байсоголов В. Г. Ме ханическое и транспортное оборудование заводов огнеупорной промышленности. М.: Металлургия, 1981. - С.119-120). Недолік зазначеного вище пристрою наявність шкідливих моментів, що діють на підшипники траверси, кронштейна й Катков, що знижують їхню довговічність. Найбільш близькими до пропонованого по технічній сутності й результату, що досягається, є бігуни, що містять чашу, встановлені в ній, котки з осями обертання і приводний вал, зв'язаний з котками за допомогою кривошипів і шарнірів. (А.с. СРСР №778788, кл. В02С15/14, 15.11.1980. Бюл.№42). При роботі відомого пристрою не забезпечується здрібнювання матеріалу одночасно по всій утворюючій поверхні каченя. При наїзді ковзанки на великий шматок, матеріалу система кривошипів і шарнірів не здатна постійно здійснювати здрібнювання матеріалу по всій утворюючій поверхні каченя. У зв'язку з цим знижується продуктивність пристрою, а також збільшується енергоємність процесу дроблення. В основу корисної моделі поставлена задача удосконалювання змішувальних бігунів, у яких шля хом модифікації конструкції ковзанок і шарнірів забезпечується здрібнювання матеріалу по всій утворюючій поверхні каченя. За рахунок цього збільшується продуктивність змішувальних бігунів, а також знижується енергоємність процесу дроблення. Поставлену задачу вирішено тим, що в змішувальних бігунах, що містять чашу з розташованими в ній котками з осями обертання і приводним валом, з'єднаним із котками системою кривошипів і шарнірів, згідно з корисною моделлю, кожен шарнір, що з'єднує котки з кривошипами виконаний у виді роликового радіального сферичного підшипника, встановленого на перетинанні горизонтальної й вертикальної осей симетрії котків. Загальними істотними ознаками відомого і пристрою, що заявляється, є наявність у бігунів чаші, встановлених у неї котків з осями обертання і приводний вал, зв'язаний з котками за допомогою кривошипів і шарнірів. Відмінними ознаками пристрою, що заявляється, є наявність шарніра, що з'єднує кожен коток із своїм кривошипом, виконаного у виді роликового радіального сферичного підшипника. За наявними в авторів відомостями, сукупність ознак, що заявляється, яка характеризує сутність винаходу, невідома з рівня техніки. Отже, винахід, що заявляється відповідає критерію «новизна». У запропонованій конструкції, за рахунок застосування роликового радіального сферичного підшипника коток має можливість повертатися щодо вертикалі на визначений кут. Тим самим, забезпечуючи контакт утворюючої поверхні котка з поверхнею оброблюваного матеріалу як мінімум у двох крапках. Тобто контакт поверхонь носить лінійний вигляд. У той же час у відомих установках, зазначених вище, за рахунок застосування роликових конічних чи роликових радіальних підшипників, коток не має можливості змінювати свого положення щодо вертикальної осі симетрії. Використання роликових радіальних сферичних підшипників дозволяє підвищити продуктивність роботи змішувальних бігунів, а також знизити енергоємність процесу дроблення. Суть запропонованої корисної моделі пояснюється графічно на фіг.1 і 2. Бігуни містять чашу 1, у якій установлені котки 2. За допомогою роликових радіальних сферичних підшипників 3 котки з'єднані з кривошипами 4, що у свою чергу шарнірно кріпляться до приводного вала 5 за допомогою циліндричних шарнірів 6. При цьому роликові радіальні сферичні підшипники, встановлені на перетинанні горизонтальної 7 і вертикальної 8 осей симетрії котка. Бігуни працюють у такий спосіб. У чашу 1 бігунів, подається матеріал, що подрібнюється. При наїзді котка 2 на шматок матеріалу здійснюється підведення котка, за рахунок спільної роботи циліндричного шарніра 6 і кривошипа 4. При цьому коток має можливість переміщатися у вертикальній площині за рахунок роботи роликового радіального сферичного підшипника 3, що забезпечує контакт утворюючої поверхні котка з матеріалом як мінімум у двох крапках. Здрібнювання матеріалу здійснюється під дією сили ваги котка, а також за рахунок дії сил тертя, що виникають при ковзанні котка по поверхні матеріалу, що подрібнюється. Корисна модель що заявляється, ґрунтується на теоретичних розрахунках, згідно яким забезпечується підвищення продуктивності бігунів у 1,5-2 раза, а також зниження енергоємності процесу дроблення на 10-15%. Корисна модель може бути багаторазово відтворене в промисловості, отже, воно відповідає критерію «промислова застосовність».
