Електромагнітний клапан
Формула / Реферат
Електромагнітний клапан, що містить корпус з розташованим в ньому основним затвором, в тілі якого виконані калібрований отвір і центральний розвантажувальний отвір, який перекривається допоміжним затвором, жорстко зв'язаним з сердечником електромагніта, а надклапанна порожнина зв'язана каліброваним отвором з вихідним каналом, який відрізняється тим, що основний затвор перекриває осьовий канал, що є сідлом, виконаним в корпусі, і виконаний у вигляді клапана-поршня, а навколо розвантажувального каналу, що перекривається допоміжним затвором, виконана проточка, в якій виконані радіальні отвори, зв'язані з надклапанною порожниною.
Текст

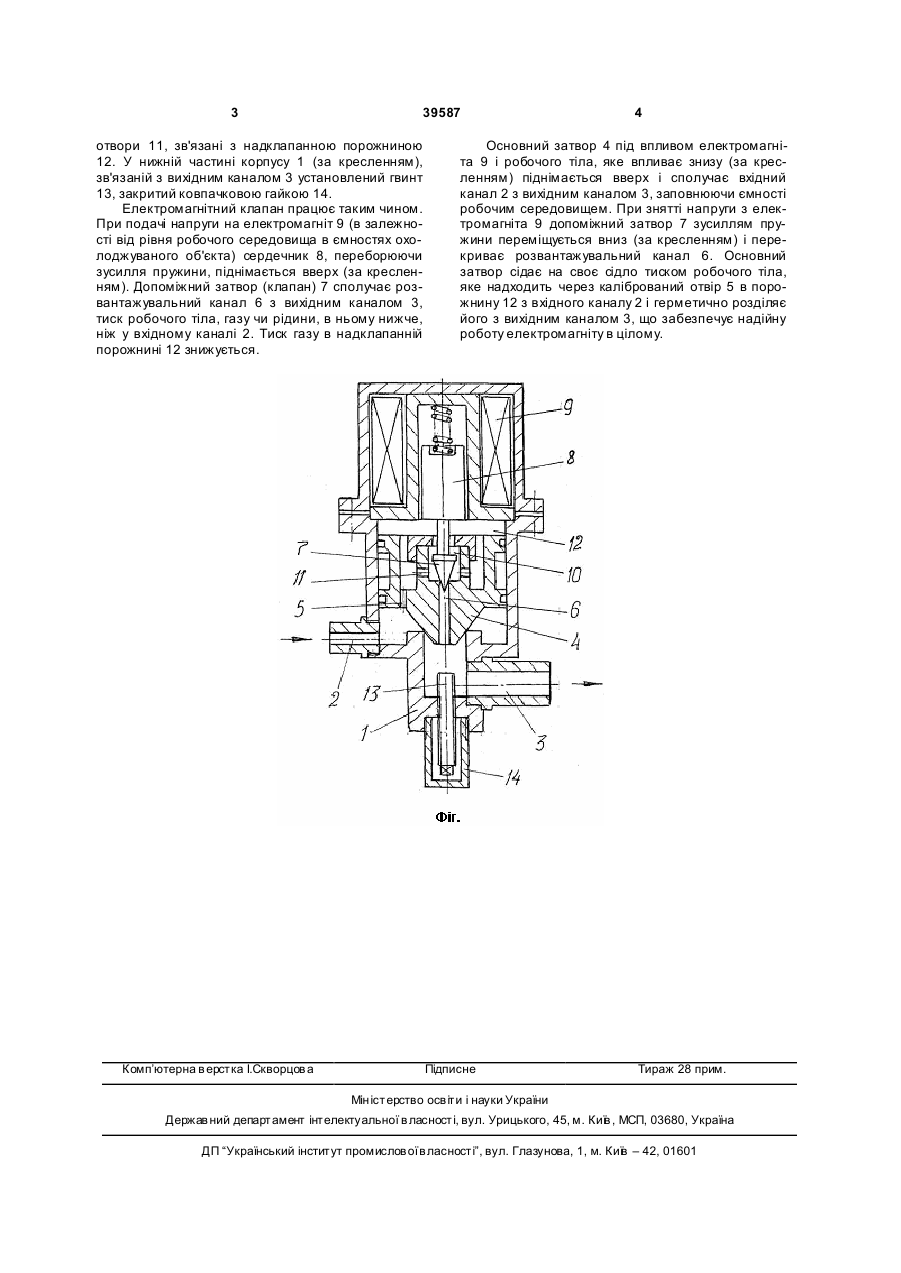

Електромагнітний клапан, що містить корпус з розташованим в ньому основним затвором, в тілі якого виконані калібрований отвір і центральний розвантажувальний отвір, який перекривається допоміжним затвором, жорстко зв'язаним з сердечником електромагніта, а надклапанна порожнина зв'язана каліброваним отвором з вихідним каналом, який відрізняється тим, що основний затвор перекриває осьовий канал, що є сідлом, виконаним в корпусі, і виконаний у вигляді клапанапоршня, а навколо розвантажувального каналу, що перекривається допоміжним затвором, виконана проточка, в якій виконані радіальні отвори, зв'язані з надклапанною порожниною. (19) (21) a200707454 (22) 03.07.2007 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) МАРКОВСЬКИЙ ВОЛОДИМИР КІНДРАТОВИЧ, UA (73) МАРКОВСЬКИЙ ВОЛОДИМИР КІНДРАТОВИЧ, UA (56) UA 30066 C2, F15B13/043, 29.12.1999 SU 521424, F16K31/02, 21.08.1976 DE 20310198 U1, F15B13/00, 04.12.2003 EP 0051517 A1, F16K31/40, 12.05.1982 GB 2239932 A, F16K7/12, 17.07.1991 US 4998561, F16K31/06, 12.03.1991 WO 9738363, F16K31/40, 16.10.1997 3 39587 отвори 11, зв'язані з надклапанною порожниною 12. У нижній частині корпусу 1 (за кресленням), зв'язаній з вихідним каналом 3 установлений гвинт 13, закритий ковпачковою гайкою 14. Електромагнітний клапан працює таким чином. При подачі напруги на електромагніт 9 (в залежності від рівня робочого середовища в ємностях охолоджуваного об'єкта) сердечник 8, переборюючи зусилля пружини, піднімається вверх (за кресленням). Допоміжний затвор (клапан) 7 сполучає розвантажувальний канал 6 з вихідним каналом 3, тиск робочого тіла, газу чи рідини, в ньому нижче, ніж у вхідному каналі 2. Тиск газу в надклапанній порожнині 12 знижується. Комп’ютерна в ерстка І.Скворцов а 4 Основний затвор 4 під впливом електромагніта 9 і робочого тіла, яке впливає знизу (за кресленням) піднімається вверх і сполучає вхідний канал 2 з вихідним каналом 3, заповнюючи ємності робочим середовищем. При знятті напруги з електромагніта 9 допоміжний затвор 7 зусиллям пружини переміщується вниз (за кресленням) і перекриває розвантажувальний канал 6. Основний затвор сідає на своє сідло тиском робочого тіла, яке надходить через калібрований отвір 5 в порожнину 12 з вхідного каналу 2 і герметично розділяє його з вихідним каналом 3, що забезпечує надійну роботу електромагніту в цілому. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectromagnetic valve
Автори англійськоюMarkovskyi Volodymyr Kindratovych
Назва патенту російськоюЭлектромагнитный клапан
Автори російськоюМарковский Владимир Кондратьевич
МПК / Мітки
МПК: F16K 31/12, F16K 31/14
Мітки: клапан, електромагнітний
