Спосіб створення географічної карти і географічна карта

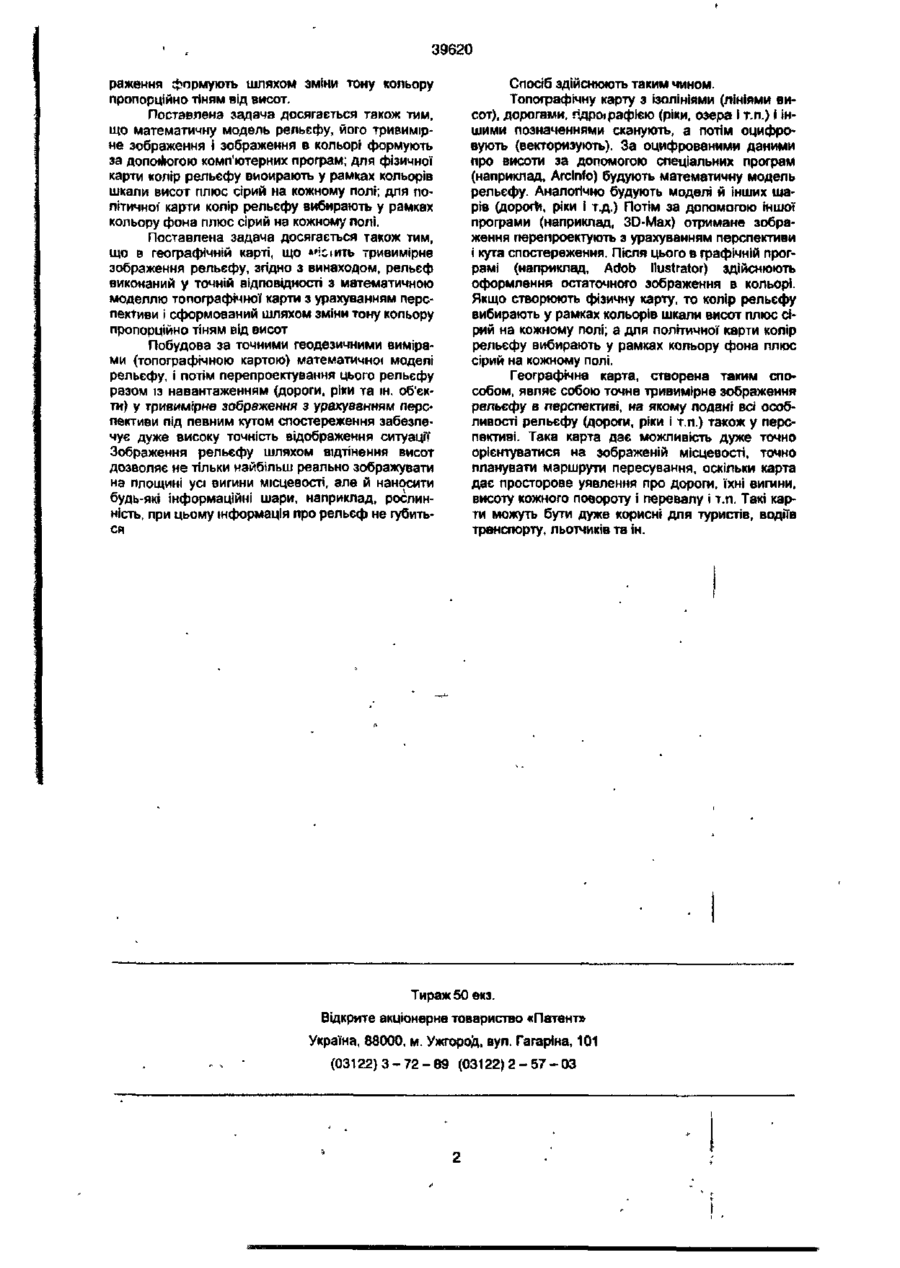

1. Спосіб створення географічної карти, що включає формування тривимірного зображення рельєфу І відображення особливостей місцевості (ріки, дороги, насадження і т.п.), який відрізняється тим, що топографічну карту оцифровують, за оцифрованими даними будують математичну модель рельєфу, перепроектовують цю модель у тривимірне зображення з урахуванням перспективи і кута спостереження і формують зображення рельєфу в кольорі відповідно до гіпсометричної шкали, при цьому зображення рельєфу формують шляхом зміни кольору пропорційно ТІНЯМ ВІД ВИСОТ. Винахід відноситься до галузі картографії, а саме, до створення точних географічних карт із тривимірним зображенням рельєфу Відомі способи створення географічних карт, в яких тривимірне зображення формують шляхом відмивання тіней від висот вручну, або шляхом опрацювання також вручну аерофотознімків (наприклад, Географічний атлас видавництва Оксфорд Хаммонд (Oxford Hammond), Великобританія, 1996 рік). Географічні карти, створені такими способами, не є точними, а сформовані такими способами тривимірні зображення д а т ь пише загальне візуальне уявлення про рельєф поданої місцевості. Відомий спосіб створення географічної карти з тривимірним зображенням рельєфу з урахуванням перспективи (карта Швейцарії, видавництво Халваг (Halvag), Швейцарія, 1999 p.), що також полягає в ручному відмиванні художником аерофотознімків місцевості. Недоліками такого способу і карти, виготовленої цим способом, є невисока точність і недостатня наочність отриманого зображення. 2. Спосіб по п, 1, який відрізняється тим, що математичну модель рельєфу, його тривимірне зображення І зображення в кольорі формують за допомогою комп'ютерних програм 3. Спосіб по п 1 або 2, який відрізняється тим, що для фізичної карти колір рельєфу вибирають у рамках кольорів шкали висот плюс сірий на кожному полі. 4. Спосіб по п. 1 або 2, який відрізняється тим, що для політичної карти колір рельєфу вибирають у рамках кольору фону плюс сірий на кожному полі. 5. Географічна карта, що містить тривимірне зображення рельєфу, яка відрізняється тим, що рельєф виконаний у точній відповідності з математичною моделлю топографічної карти з урахуванням перспективи І сформований шляхом зміни тону кольору пропорційно тіням від висот 6. Географічна карта по п. 5, яка відрізняється тим, що особливості рельєфу (ріки, дороги, рослинність і т.п.) виконані на тривимірному зображенні в перспективі з урахуванням кута спостереження. В основу винаходу поставлена задача створити такий спосіб створення географічної карти, що. шляхом автоматизованого опрацювання точних геодезичних даних, дозволяє сформувати точне тривимірне зображення рельєфу місцевості з відображенням її особливостей. В основу винаходу поставлена задача створити також карту з тривимірним зображенням місцевості з урахуванням перспективи і відображення особливостей рельєфу, що дозволяє забезпечити високу точність відображення ситуації. Поставлена задача досягається тим, що в способі створення географічної карти, що включає формування тривимірного зображення рельєфу і відображення особливостей місцевості (ріки, дороги, насадження і т.п.), згідно з винаходом, топографічну карту оцифровують, за оцифрованими даними будують математичну модель рельєфу, перепроектують цю модель у тривимірне зображення з урахуванням перспективи і кута спостереження і формують зображення рельєфу у кольорі відповідно до гіпсометричної шкали, при цьому зоб О СЧІ со о> со 39620 раження формують шляхом зміни тону кольору пропорційно тіням від висот. Поставлена задача досягається також тим, що математичну модель рельєфу, його тривимірне зображення і зображення в кольорі формують за допомогою комп'ютерних програм; для фізичної карти колір рельєфу виоирають у рамках кольорів шкали висот плюс сірий на кожному полі; для політичної карти колір рельєфу вибирають у рамках кольору фона плюс сірий на кожному полі. Поставлена задача досягається також тим, що в географічній карті, що «ісїить тривимірне зображення рельєфу, згідно з винаходом, рельєф виконаний у точній відповідності з математичною моделлю топографічної карти з урахуванням перспективи і сформований шляхом зміни тону копьору пропорційно тіням від висот Побудова за точними геодезичними вимірами (топографічною картою) математичної моделі рельєфу, і потім перепроектування цього рельєфу разом із навантаженням (дороги, ріки та ін. об'єкти) у тривимірне зображення з урахуванням перспективи під певним кутом спостереження забезпечує дуже високу точність відображення ситуації Зображення рельєфу шляхом відтінення висот дозволяє не тільки найбільш реально зображувати на площині усі вигини місцевості, але й наносити будь-які Інформаційні шари, наприклад, рослинність, при цьому інформація про рельєф не губиться Спосіб здійснюють таким чином. Топографічну карту з ізолініями (лініями висот), дорогами, гідрографією (ріки, озера і т.п.) І Іншими позначеннями сканують, а потім оцифровують (векторизують). За оцифрованими даними про висоти за допомогою спеціальних програм (наприклад, Arclnfo) будують математичну модель рельєфу. Аналогічно будують моделі й інших шарів (дорогії, ріки і т.д.) Потім за допомогою іншої програми (наприклад, 3D-Max) отримане зображення перепроектують з урахуванням перспективи і кута спостереження. Після цього в графічній програмі (наприклад, Adob llustrator) здійснюють оформлення остаточного зображення в кольорі. Якщо створюють фізичну карту, то колір рельєфу вибирають у рамках кольорів шкали висот плюс сірий на кожному полі; а для політичної карти колір рельєфу вибирають у рамках кольору фона плюс сірий на кожному полі. Географічна карта, створена таким способом, являє собою точне тривимірне зображення рельєфу в перспективі, на якому подані всі особливості рельєфу (дороги, ріки і т.п.) також у перспективі. Така карта дає можливість дуже точно орієнтуватися на зображеній місцевості, точно планувати маршрути пересування, оскільки карта дає просторове уявлення про дороги, їхні вигини, висоту кожного повороту і перевалу і т.п. Такі карти можуть бути дуже корисні для туристів, водіїв транспорту, льотчиків та ін. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
