Біодозиметр ультрафіолетових променів в.м. ткаченка

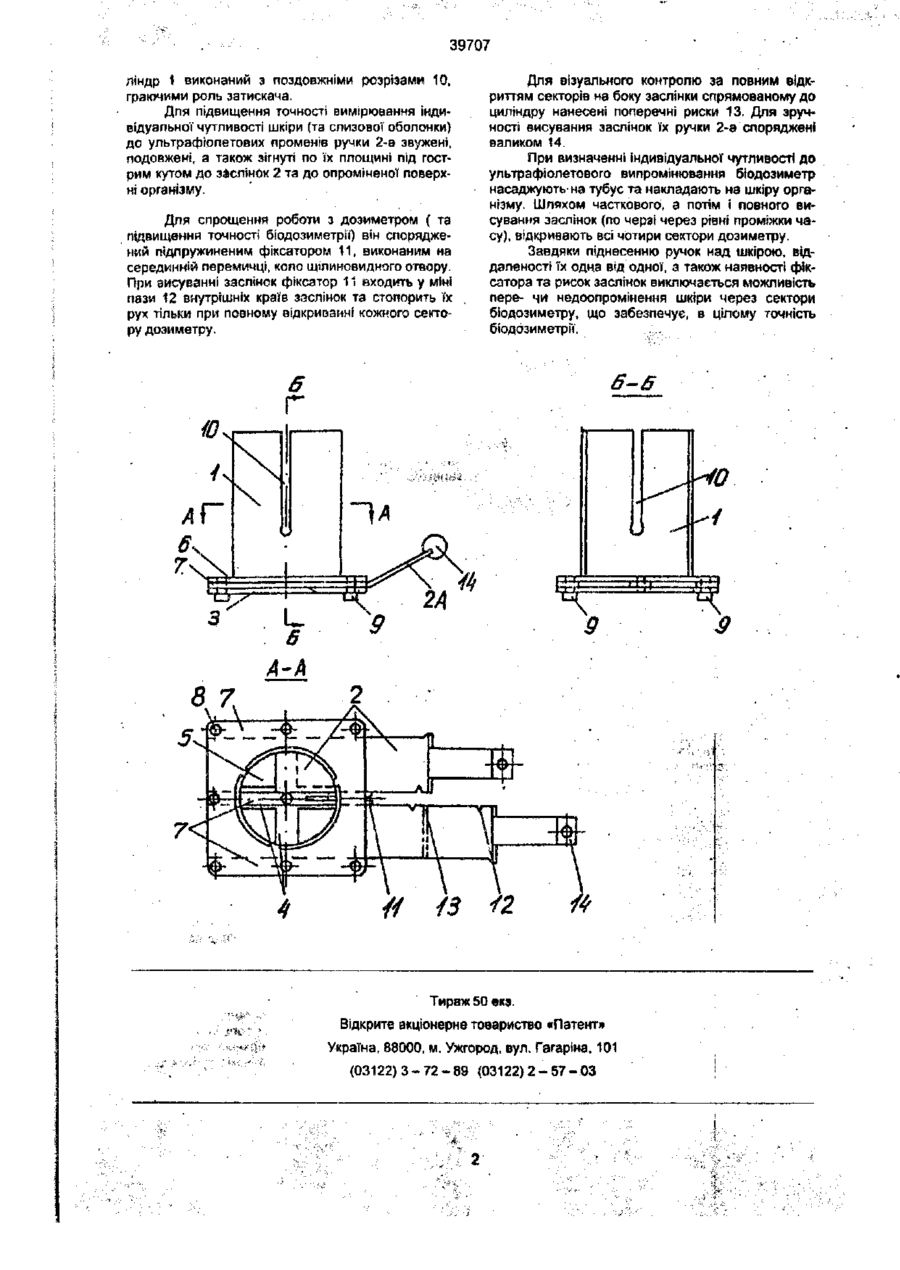

1 Біодозиметр ультрафіолетових променів, що накладається на поверхню організму, який містить елементи кріплення, заслінки, віконця у формі сектора перерізу наконечника тубуса, що по черзі відчиняються, який відрізняється тим, що ручки заслінок звужені, подовжені, зігнуті по їх площині під гострим кутом до заслінок та до опроміненої поверхні організму. 2. Біодозиметр по п. 1, який відрізняється тим, ідо він містить підпружинений фіксатор висування заслінок. 3. Біодозиметр по пп. 1 та 2, який відрізняється тим, що на заслінках виконані поперечні риски. 4. Біодозиметр по пп. 1, 2 та 3, який відрізняється тим, що ручки заслінок оснащені валиком. Запропонований винахід належить до медицини, зокрема до оториноларингологи та фізіотерапії. Відомий "Биодоэиметр ультрафиолетовых лучей В.Н.Ткаченко» ас. СРСР, Na 194983, що накладається на поверхню організму, який містить елементи кріплення та по черзі відчиняемі заслінками віконця у формі секторів перерізу наконечника тубусу округлої форми, обмежуючого площу опромінення. Запропонований біодозиметр відрізняється від прототипу тим, що ручки обох його заслінок подовжені, звужені та зігнуті по їх площині під гострим кутом до заслінок та до опроміненої поверхні організму. Таке виконання біодозиметру підвищує точність вимірювань чутливості шкіри (та слизової оболонки) при використанні ртутно-кварцевих опромінювачів з округлими по формі наконечниками тубусів. На кресленні зображений запропонований біодозиметр (вид А-А зі сторони опроміненої поверхні). Для підвищення точності вимірювань індивідуальної чутливості шкіри (та слизової оболонки порожнини вуха, горла, рота, носа) до ультрафіолетового випромінювання, ручки заслінок віддалені одна від одної (вони звужені), подовжені та зігнуті по їх площині під гострим кутом до опроміненої поверхні (трохи підняті над шкірою), що виключає зсув шкіри пальцями медперсоналу та ручками заслінок, ведучий до випадкового, часткового відкривання сусідніх секторів. Для спрощення роботи з дозиметром (та підвищення точності біодозиметрії) він споряджений фіксатором, котрий стопорить рух заслінок при повному, почерговому Відкриванні кожного сектору дозиметру. Для візуального контролю за повним відкриванням кожного сектору дозиметру на заслінки нанесені поперечні риски. Біодозиметр містить також валики на кінцях ручок, що забезпечує надійність їх контакту з пальцями медперсоналу та зручність при висуванні заслінок. Біодозиметр являє собою порожнистий циліндр 1, до одного кінця якого перпендикулярно до осі циліндру прикріплена касета для прямокутних заслінок 2, з ручками 2-а. На боку 3 касети, спрямованому до опроміненої поверхні, є круглий отвір, поділений двома перемичками 4, розташованими по взаємно перпендикулярним діаметрам , так, що отвір поділено на сектори 5 Діаметр отвору дорівнює внутрішньому діаметру циліндру 1 і діаметру наконечника тубуса. На боку 6 касети, спрямованому до циліндру, також маючого круглий отвір того ж діаметру, виконані три напрямні буртики 7, один із котрих розташований над перемичкою 4, а два інших паралельні йому і йдуть уздовж країв касети. Буртики служать для переміщення між ними заслінок 2. Заслінки 2 призначені для закриття секторів 5 отвору. Обидва боки 3 та 6 касети скріплені між собою при допомозі гвинтів 8 з високими головками 9, граючими роль упорів, контактуючих з опроміненою поверхнею організму. Для надійного кріплення наконечників тубуса ци CO < 39707 яіндр 1 виконаний з поздовжніми розрізами 10, граючими роль затискача. Для підвищення точності вимірювання індивідуальної чутливості шкіри (та слизової оболонки) до ультрафіолетових променів ручки 2-а звужені, подовжені, а також зігнуті по їх площині під гострим кутом до заслінок 2 та до опроміненої поверхні організму. Для спрощення роботи з дозиметром ( та підвищення точності біодозиметрії) він споряджений підпружиненим фіксатором 11, виконаним на серединній перемичці, коло щілиновидного отвору. При висуванні заслінок фіксатор 11 входить у міні пази 12 внутрішніх країв заслінок та стопорить їх рух тільки при повному відкриванні кожного сектору дозиметру. Для візуального контролю за повним відкриттям секторів на боку заслінки спрямованому до циліндру нанесені поперечні риски 13. Для зручності висування заслінок їх ручки 2-а споряджені валиком 14. При визначенні індивідуальної чутливості до ультрафіолетового випромінювання біодозиметр насаджують на тубус та накладають на шкіру організму. Шляхом часткового, а потім І повного висування заслінок (по черзі через рівні проміжки часу), відкривають всі чотири сектори дозиметру. Завдяки піднесенню ручок над шкірою, віддаленості їх одна від одної, а також наявності фіксатора та рисок заслінок виключається можливість пере- чи недоолромінення шкіри через сектори біодозиметру, що забезпечує, в цілому точність біодози метри. 6-6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
