Санітарний газовий сенсор

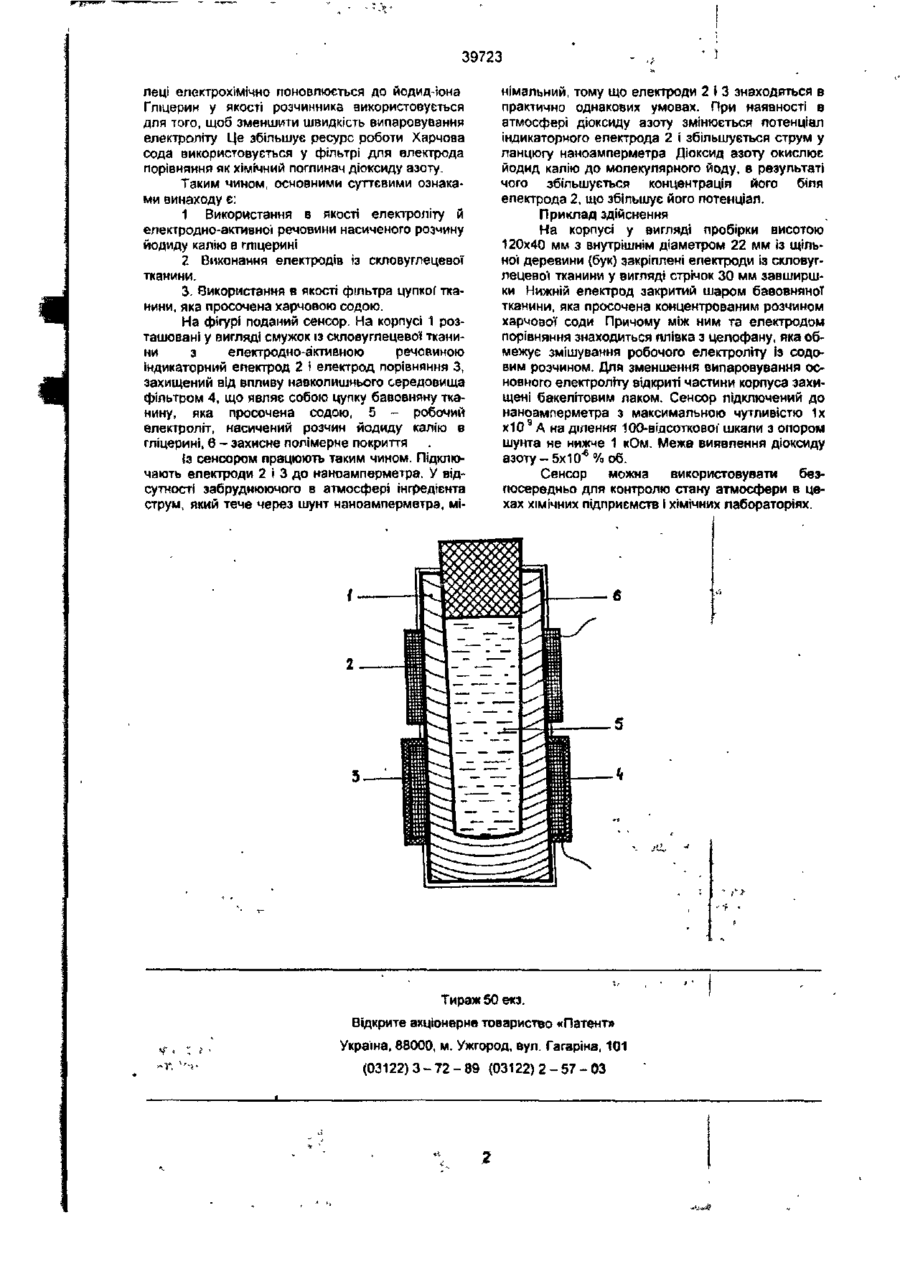

Санітарний газовий сенсор, що складається з капілярно-пористого корпусу, розташованих на його зовнішній поверхні індикаторного електрода та електрода порівняння із вуглецевого матеріалу, фільтра електрода порівняння й запасника електроліту, який відрізняється тим, що як елекгродно-активну речовину й електроліт використаний насичений розчин йодиду калію в гліцерині, індикаторний електрод та електрод порівняння виконані із скловуглецевоі тканини, а фільтр являє собою цупку бавовняну тканину, яка просочена харчовою содою, причому корпус виконаний у вигляді пробірки, яка заповнена розчином робочого електроліту. Винахід має відношення до промислової та побутової санітаріїВідома аналогічна електрохімічна система для йод-йодидного кулокометричного титрування, в якій у якості індикаторного електроду використовується скловуглець. На скловуглеці зворотно проходить електрохімічна реакція окиснення та відновлення йоду у розчині йодиду калію (Кричмар С.И., Безпальченко В М., Ефимцев В.П Укр. хим. журн.. 1993, Т. 56. - № 6, с 621-624). Однак ця система не може бути використана для безперервного контролю вмісту оксидів азоту в атмосфері. Відомий аналогічний електрохімічний газовий сенсор (Рішення на видачу патенту України на винахід від 02.02.2000 № 99074374,-заявка від 29.07 1999). Він складається з циліндричного корпуса, виконаного з індиферентного непровідного хімічностійкого матеріалу. На поверхні корпуса розташовані пористий вологий індикаторний електрод. Електрод порівняння вміщено в середину виконаного у вигляді пробірки корпуса, який заповнено електролітом. НеДоліком прототипу є те, що в цьому технічному рішенні не приведені матеріали електродно-активної речовини електроліту та фільтру для визначення оксидів азоту. Найбільш близьким до запропонованого рішення (прототип) є електрохімічний сенсор для визначення аміаку в робочій зоні (Кричмар СИ., Безпальченко В М. Заводская лаборатория (диагностика материалов), 1997. № 4 , с. 12-14). Він являє собою циліндричний дерев'яний корпус, нижня частина якого занурена в електроліт (насичений хінгідроном та підкислений 0,1 моль/л розчином хлориду калію до рН=5). У верхній частині корпуса міститься кільцевий індикаторний електрод Із вуглецевої тканини із закріпленим на ній композитом (хінгідрон - фенопформальдегщна смола). Аналогічно виконаний електрод порівняння, який розташований нижче та захищений катіонітним фільтром від впливу навколишнього середовища. Нелоліками прототипу є: 1) Неможливість визначення оксидів азоту. 2) Конструктивна недосконалість. Задачею винаходу є створити санітарний газовий сенсор для визначення діоксиду аэоту з чутливістю на рівні ГДК, а також забезпечити достатній ресурс його роботи. Зазначена мета досягається тим, що у відомому технічному рішенні сенсор складається з капілярно-пористого корпусу з розташованими на її зовнішній поверхні індикаторним електродом та електродом порівняння із вуглецевого матеріалу, фільтром електрода порівняння й запасника електроліту, в якості елехтродно-актмвноі речовини й епектроліту використовується насичений розчин йодиду калію в гліцерині, а індикаторний та електрод порівняння виготовлені зі скловуглецевої тканини. Фільтр являє собою цупку бавовняну тканину, яка просочена харчовою содою, корпус виконано у вигляді пробірки, яка заповнена розчином робочого електроліту. При реакції йодиду калію з діоксидом азоту утворюється молекулярний йод, який на скловуг 39723 пеці електрохімічно поновлюється до иодид-іона Гліцерин у якості розчинника використовується для того, щоб зменшити швидкість випаровування електроліту Це збільшує ресурс роботи Харчова сода використовується у фільтрі для електрода порівняння як хімічний поглинач діоксиду азоту. Таким чином, основними суттєвими ознаками винаходу є: 1 Використання в якості електроліту й електродно-активно'і речовини насиченого розчину йодиду калію в гліцерині 2 Виконання електродів із скловуглецевої тканини. 3. Використання в якості фільтра цупкоі тканини, яка просочена харчовою содою. На фігурі поданий сенсор. На корпусі 1 розташовані у вигляді смужок із скловуглецевої тканини з електродно-активною речовиною індикаторний електрод 2 і електрод порівняння З, захищений від впливу навколишнього середовища фільтром 4, що являє собою цупку бавовняну тканину, яка просочена содою, 5 - робочий електроліт, насичений розчин йодиду калію в гліцерині, 6 - захисне полімерне покриття Із сенсором працюють таким чином. Підключають електроди 2 і 3 до наноамперметра. У відсутності забруднюючого в атмосфері інгредієнта струм, який тече через шунт наноамперметра, мі німальний, тому що електроди 2 і 3 знаходяться в практично однакових умовах. При наявності в атмосфері діоксиду азоту змінюється потенціал індикаторного електрода 2 І збільшується струм у ланцюгу наноамперметра Діоксид азоту окислює йодид калію до молекулярного йоду, в результаті чого збільшується концентрація його біля електрода 2, що збільшує його потенціал. Приклад здійснення На корпусі у вигляді пробірки висотою 120x40 мм з внутрішнім діаметром 22 мм Із щільної деревини (бук) закріплені електроди із скловуглецево'• Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
