Електрохімічний газовий сенсор

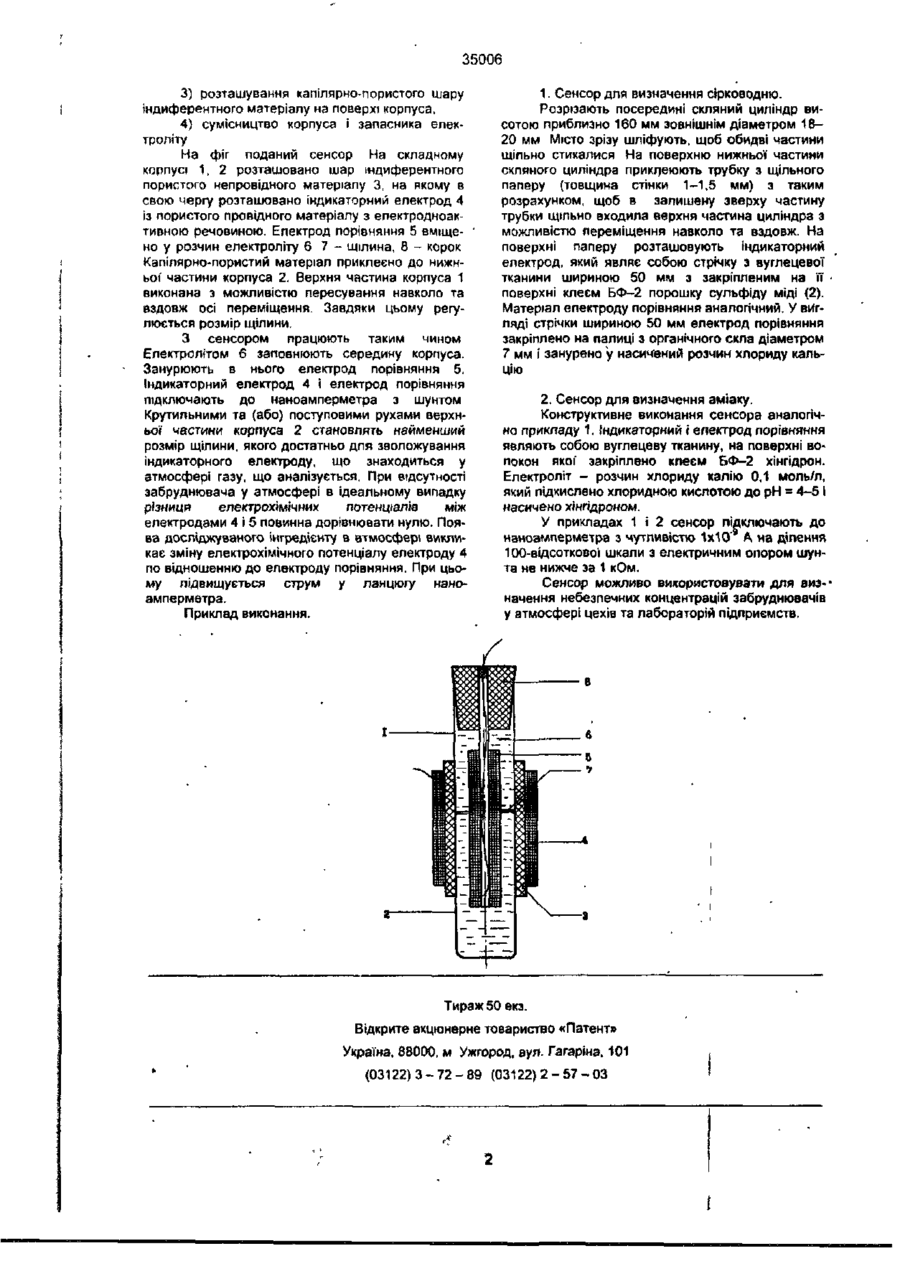

Електрохімічний газовий сенсор, що складається з циліндричного корпуса, пористих воло гих електроду порівняння і розташованого на пористій поверхні корпуса Індикаторного електроду, запасника електроліту, який відрізняється тим, що електрод порівняння вміщено в середину виконаного у вигляді пробірки корпуса із індиферентного непровідного хімічно-стійкого матеріалу, який має посередині кільцеву щілину, що регулюється, причому на зовнішній поверхні корпуса розташовано шар індиферентного капілярно-пористого матеріалу. Винахід має відношення до промислової та побутової санітарії Відомий аналогічний електрохімічний сенсор для визначення сірководню в атмосфері промислових та лабораторних приміщень (Кричмар С И , Безпальченко 8.М. Заводская лаборатория (диагностика материалов). 1995, № 9, с 12-13). Він являє собою концентраційний гальванічний елемент, який змонтовано на капілярно-пористій основі, просякнутої електролітом, з пористими вологими електродами. Обидва електроди виконані із однакового матеріалу (вуглецева тканина з закріпленим на ній сульфідом міді (2)). Електрод порівняння захищений фільтром від впливу інгредієнта, що аналізується, а Індикаторний - безпосередньо контактує з атмосферою. Електроліт - розчин хлориду калію. Межа визначення на ступінь нижче ГДК. Найбільш близьким до запропонованого рішення (прототип) є електрохімічний сенсор для визначення аміаку в робочій зоні (Кричмар С.И., Безпапьченко В.М. Заводская лаборатория (диагностика материалов), 1997, № 4, с. 12-14). Він являє собою циліндричний дерев'яний корпус, нижня частина якого занурена в електропіт (насичений хінгідроном та підкислений до рН*5 0,1 моль/л розчин хлориду калію). У верхній частині корпуса міститься кільцевий індикаторний електрод із вуглецевої тканини з закріпленим на ній композитом (хінгідрон + фенол формальдегідна смола). Аналогічно виконаний електрод порівняння, який розташований нижче та захищений катіонітним фільтром від впливу навколишнього середовища. Недоліками прототипу є: 1) великий внутрішній електричний опір сенсора, що обмежує його чутливість; 2) необхідність заміни фільтра електроду порівняння; 3) неможливість керування подачею електроліту до електродів. Задачею винаходу є створення технічного рішення з підвищеною чутливістю, в якому виключено необхідність фільтра електроду порівняння, а також є можливість регулювання подачею електроліту до електродів. Зазначена мета досягається тим, що у відомому технічному рішенні, що складається з циліндричного корпуса, пористих вологих електроду порівняння і розташованого на пористій поверхні корпуса Індикаторного електроду, запасника електроліту, електрод порівняння вміщено в середину виконаного у вигляді пробірки корпуса із Індиферентного непровідного хімічно-стійкого матеріалу Корпус має посередині кільцеву щілину, яка регулюється. Причому на зовнішній поверхні корпуса розташовано шар індиферентного капілярно-пористого матеріалу. Запропоноване розташування вузлів сенсора дозволяє: 1) підвищити його чутливість, завдяки зменшення внутрішнього електричного опору; 2) можливість регулювання подачею епектроліту до електродів; 3) виключити фільтр електроду порівняння; 4) сумістити корпус і запасник електроліту. Таким чином, основними суттєвими ознаками винаходу є: 1) виконання корпусу у вигляді пробірки, що має посередині щілину, яка регулюється; 2) розташування електроду порівняння в середині корпуса;
