Пристрій реєстрації насіння в потоці

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 39850

Опубліковано: 10.03.2009

Автори: Волков Ігор Васильович, Пархоменко Михайло Давидович, Лушников Вячеслав Михайлович, Гольша Віталій Ігорович, Пархоменко Юрій Михайлович

Завантажити PDF файл.

Формула / Реферат

Пристрій реєстрації насіння в потоці, що містить двокоординатний оптико-електронний блок реєстрації прольоту насіння, виконаний у вигляді прямокутника, двома сторонами якого є оптичні пристрої паралельного світлового потоку з імпульсними джерелами світла та блоками їх запуску, навпроти яких розміщені світлочутливі лінійки, з'єднані через швидкодіючі послідовні інтерфейси з персональним комп'ютером, який через лінії паралельного порту з'єднаний з блоками запуску імпульсних джерел світла, який відрізняється тим, що на кожній стороні прямокутника, розташованій навпроти оптичного пристрою, паралельного світловому потоку, розміщені паралельно дві світлочутливі лінійки, віддалені одна від другої на відстань, меншу найменшого геометричного розміру насінин, що пролітають в потоці, утворюючі трикоординатний оптико-електронний блок реєстрації потоку насіння.

Текст

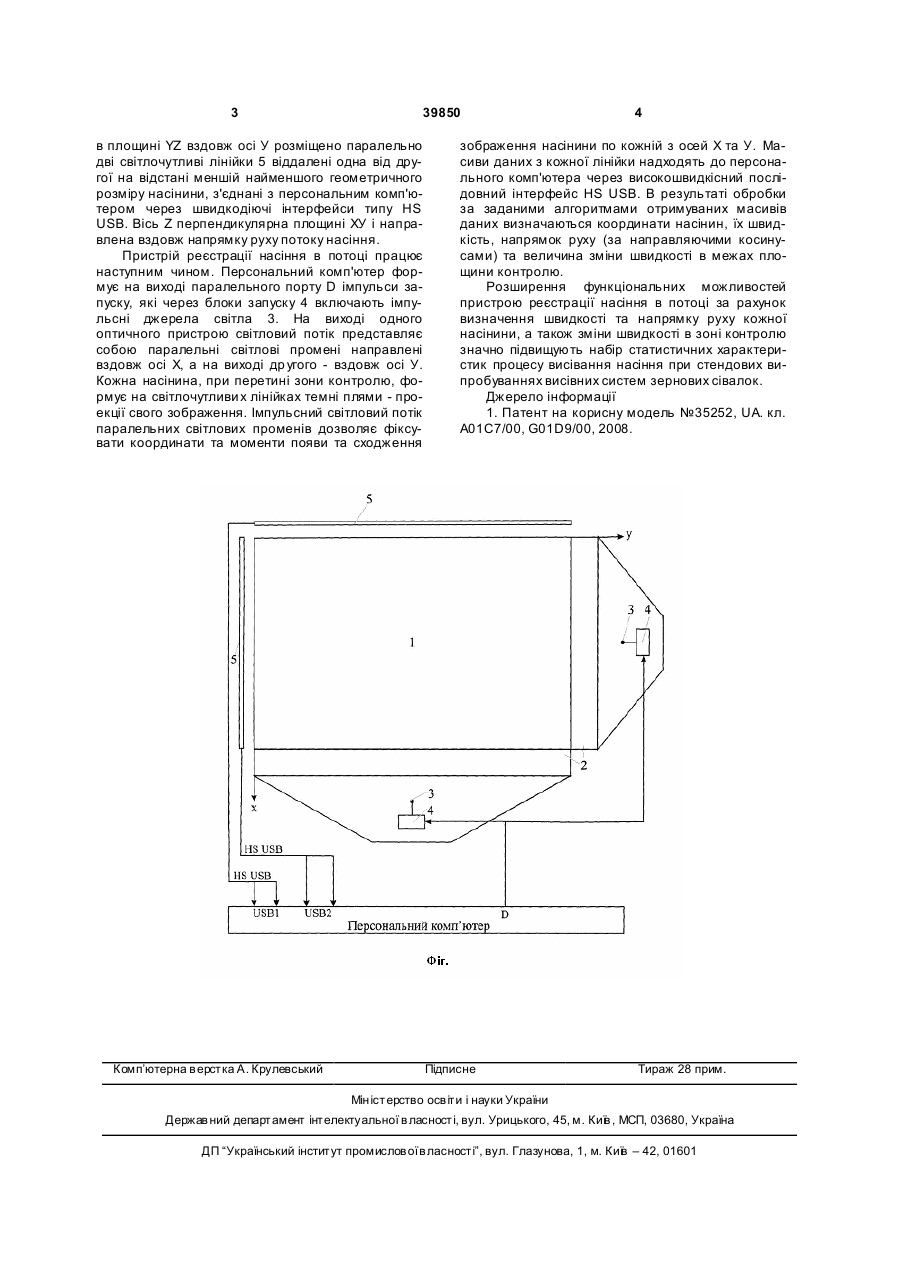

Пристрій реєстрації насіння в потоці, що містить двокоординатний оптико-електронний блок реєстрації прольоту насіння, виконаний у вигляді прямокутника, двома сторонами якого є оптичні 3 39850 в площині YZ вздовж осі У розміщено паралельно дві світлочутливі лінійки 5 віддалені одна від другої на відстані меншій найменшого геометричного розміру насінини, з'єднані з персональним комп'ютером через швидкодіючі інтерфейси типу HS USB. Вісь Z перпендикулярна площині ХУ і направлена вздовж напрямку руху потоку насіння. Пристрій реєстрації насіння в потоці працює наступним чином. Персональний комп'ютер формує на виході паралельного порту D імпульси запуску, які через блоки запуску 4 включають імпульсні джерела світла 3. На виході одного оптичного пристрою світловий потік представляє собою паралельні світлові промені направлені вздовж осі X, а на виході др угого - вздовж осі У. Кожна насінина, при перетині зони контролю, формує на світлочутливи х лінійках темні плями - проекції свого зображення. Імпульсний світловий потік паралельних світлових променів дозволяє фіксувати координати та моменти появи та сходження Комп’ютерна в ерстка А. Крулевський 4 зображення насінини по кожній з осей X та У. Масиви даних з кожної лінійки надходять до персонального комп'ютера через високошвидкісний послідовний інтерфейс HS USB. В результаті обробки за заданими алгоритмами отримуваних масивів даних визначаються координати насінин, їх швидкість, напрямок руху (за направляючими косинусами) та величина зміни швидкості в межах площини контролю. Розширення функціональних можливостей пристрою реєстрації насіння в потоці за рахунок визначення швидкості та напрямку руху кожної насінини, а також зміни швидкості в зоні контролю значно підвищують набір статистичних характеристик процесу висівання насіння при стендових випробуваннях висівних систем зернових сівалок. Джерело інформації 1. Патент на корисну модель №35252, UA. кл. А01С7/00, G01D9/00, 2008. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for in-flow seed recording

Автори англійською

Lushnikov Viacheslav Mykhailovych, Parkhomenko Mykhailo Davydovych, Volkov Ihor Vasiliovych, Parkhomenko Yurii Mykhailovych, Holsha Vitalii Ihorovych

Назва патенту російською

Устройство регистрации семян в потоке

Автори російською

Лушников Вячеслав Михайлович, Пархоменко Михаил Давыдович, Волков Игорь Васильевич, Пархоменко Юрий Михайлович, Гольша Виталий Игоревич

МПК / Мітки

Автори: Чайковський Олександр Борисович, Пархоменко Юрій Михайлович, Пархоменко Михайло Давидович, Лушников Вячеслав Михайлович, Коптьолова Тетяна Миколаївна

МПК: A01C 7/00, G01D 9/00

Мітки: спосіб, потоці, координат, визначення, насінин

Формула / Реферат:

Спосіб визначення координат насінин в потоці пристроєм реєстрації, який складається з оптико-електронного блока реєстрації зернин, що пролітають через зону контролю, яка виконана у вигляді прямокутника, блока синхронізації, що забезпечує почергово включення кожного з джерел імпульсного світла та синхронне з ним підключення потрібних фотоприймачів, та ЕОМ, яка обробляє сигнали блока реєстрації насінин, який відрізняється тим, що сторонами...
