Аеродинамічний спосіб гасіння згинальних коливань вітрового резонансу труби

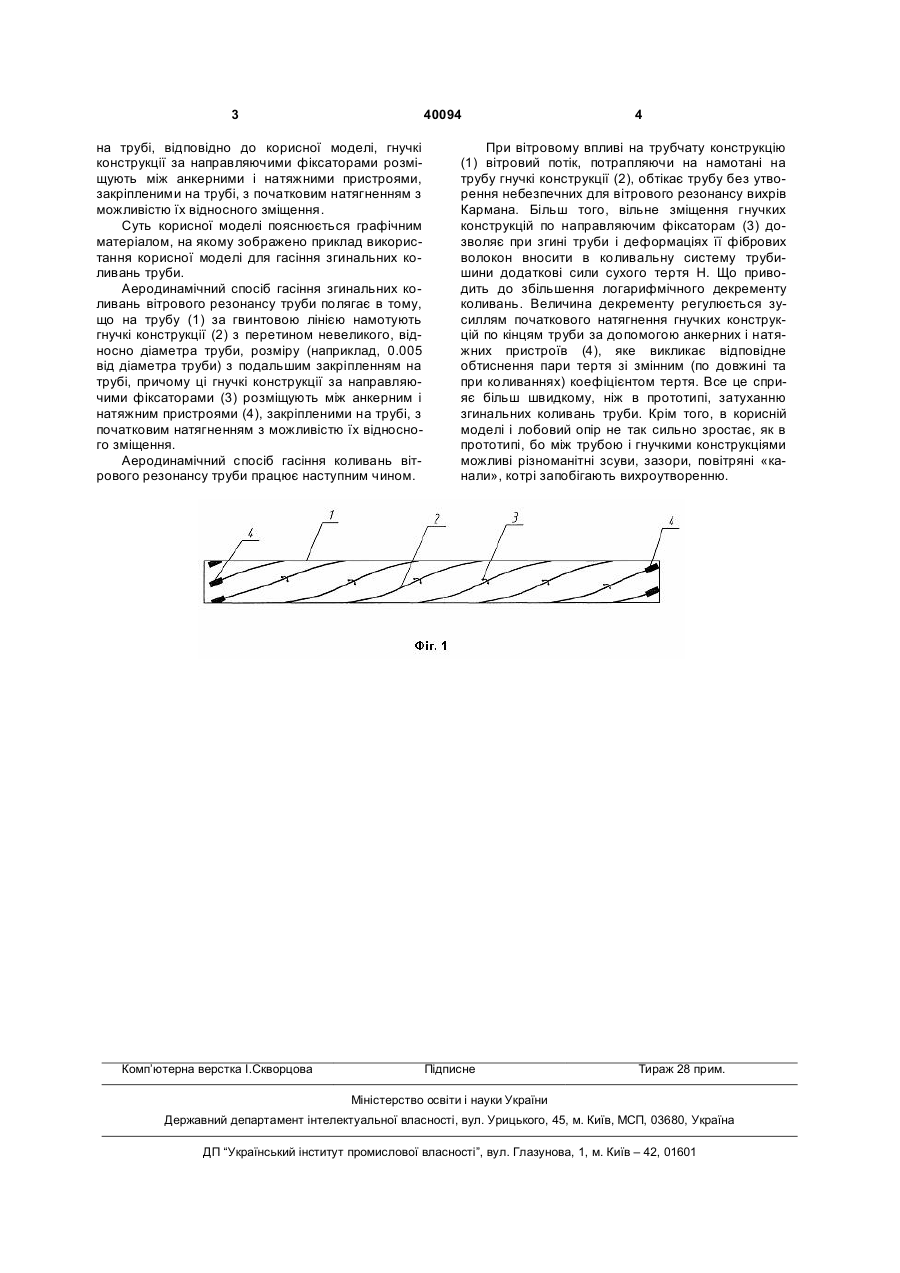

Аеродинамічний спосіб гасіння згинальних коливань вітрового резонансу труби, який включає намотування на трубу за гвинтовою лінією гнучких конструкцій з перерізом невеликого, відносно діаметра труби, розміру з подальшим закріпленням на трубі, який відрізняється тим, що гнучкі конструкції за направляючими фіксаторами розміщують між анкерним та натяжним пристроями, закріпленими на трубі, з початковим натягненням з можливістю їх відносного зміщення. (19) (21) u200812314 (22) 20.10.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) КУЛЯБКО ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, МУЩАНОВ ВОЛОДИМИР ПИЛИПОВИЧ, UA, МАСЛОВСЬКИЙ АНТОН ВІКТОРОВИЧ, UA, ДЕНИСОВ ЄВГЕНІЙ ВАЛЕРІЙОВИЧ, UA (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA, ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA 3 40094 на трубі, відповідно до корисної моделі, гнучкі конструкції за направляючими фіксаторами розміщують між анкерними і натяжними пристроями, закріпленими на трубі, з початковим натягненням з можливістю їх відносного зміщення. Суть корисної моделі пояснюється графічним матеріалом, на якому зображено приклад використання корисної моделі для гасіння згинальних коливань труби. Аеродинамічний спосіб гасіння згинальних коливань вітрового резонансу труби полягає в тому, що на трубу (1) за гвинтовою лінією намотують гнучкі конструкції (2) з перетином невеликого, відносно діаметра труби, розміру (наприклад, 0.005 від діаметра труби) з подальшим закріпленням на трубі, причому ці гнучкі конструкції за направляючими фіксаторами (3) розміщують між анкерним і натяжним пристроями (4), закріпленими на трубі, з початковим натягненням з можливістю їх відносного зміщення. Аеродинамічний спосіб гасіння коливань вітрового резонансу труби працює наступним чином. Комп’ютерна верстка І.Скворцова 4 При вітровому впливі на трубчату конструкцію (1) вітровий потік, потрапляючи на намотані на трубу гнучкі конструкції (2), обтікає трубу без утворення небезпечних для вітрового резонансу вихрів Кармана. Більш того, вільне зміщення гнучких конструкцій по направляючим фіксаторам (3) дозволяє при згині труби і деформаціях її фібрових волокон вносити в коливальну систему трубишини додаткові сили сухого тертя Н. Що приводить до збільшення логарифмічного декременту коливань. Величина декременту регулюється зусиллям початкового натягнення гнучких конструкцій по кінцям труби за допомогою анкерних і натяжних пристроїв (4), яке викликає відповідне обтиснення пари тертя зі змінним (по довжині та при коливаннях) коефіцієнтом тертя. Все це сприяє більш швидкому, ніж в прототипі, затуханню згинальних коливань труби. Крім того, в корисній моделі і лобовий опір не так сильно зростає, як в прототипі, бо між трубою і гнучкими конструкціями можливі різноманітні зсуви, зазори, повітряні «канали», котрі запобігають вихроутворенню. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
