Спосіб вимірювання щільності кісткової тканини

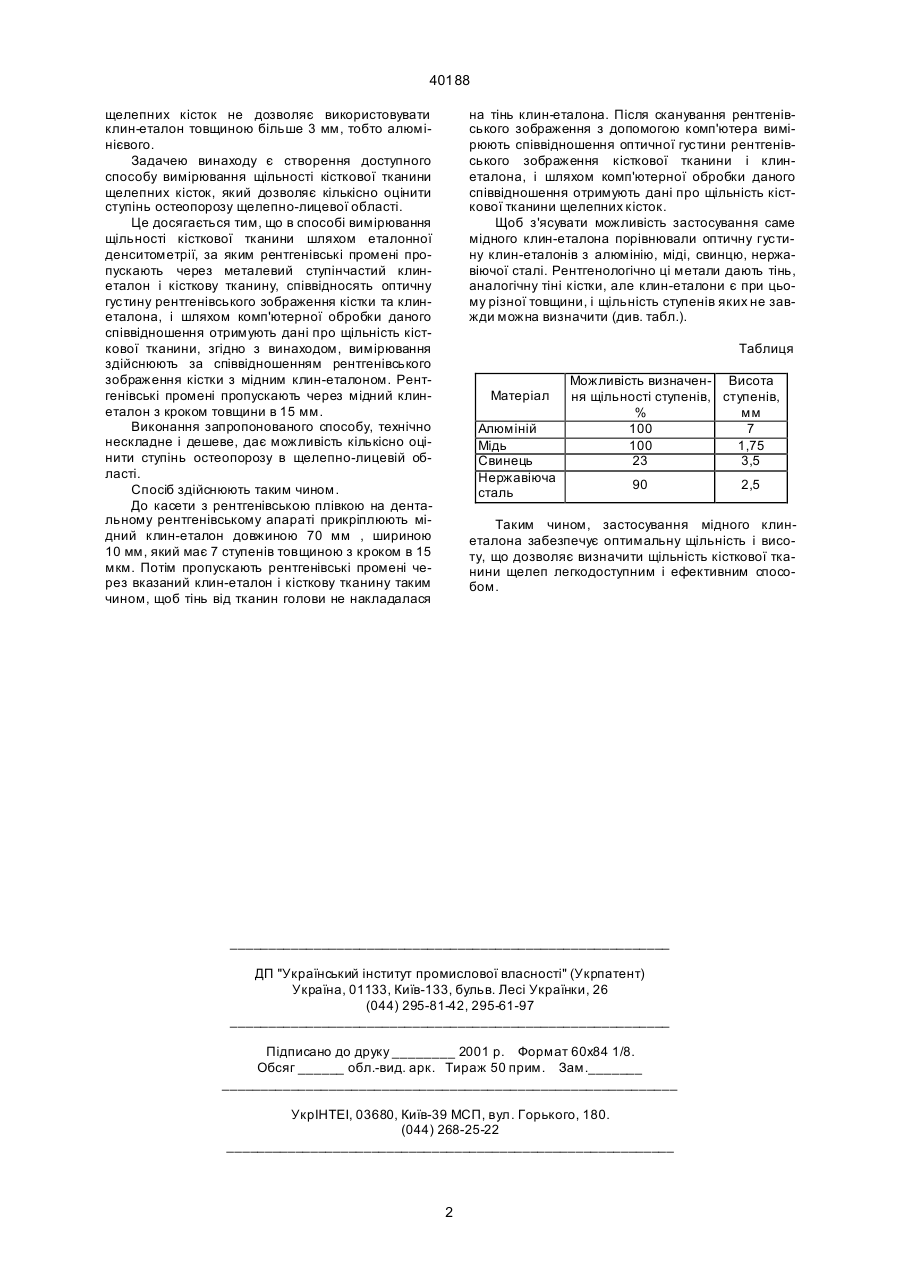

1. Спосіб вимірювання щільності кісткової тканини, шляхом еталонної денситометрії, за яким рентгенівські промені пропускають через метале 40188 щелепних кісток не дозволяє використовувати клин-еталон товщиною більше 3 мм, тобто алюмінієвого. Задачею винаходу є створення доступного способу вимірювання щільності кісткової тканини щелепних кісток, який дозволяє кількісно оцінити ступінь остеопорозу щелепно-лицевої області. Це досягається тим, що в способі вимірювання щільності кісткової тканини шляхом еталонної денситометрії, за яким рентгенівські промені пропускають через металевий ступінчастий клинеталон і кісткову тканину, співвідносять оптичну густину рентгенівського зображення кістки та клинеталона, і шляхом комп'ютерної обробки даного співвідношення отримують дані про щільність кісткової тканини, згідно з винаходом, вимірювання здійснюють за співвідношенням рентгенівського зображення кістки з мідним клин-еталоном. Рентгенівські промені пропускають через мідний клинеталон з кроком товщини в 15 мм. Виконання запропонованого способу, технічно нескладне і дешеве, дає можливість кількісно оцінити ступінь остеопорозу в щелепно-лицевій області. Спосіб здійснюють таким чином. До касети з рентгенівською плівкою на дентальному рентгенівському апараті прикріплюють мідний клин-еталон довжиною 70 мм , шириною 10 мм, який має 7 ступенів товщиною з кроком в 15 мкм. Потім пропускають рентгенівські промені через вказаний клин-еталон і кісткову тканину таким чином, щоб тінь від тканин голови не накладалася на тінь клин-еталона. Після сканування рентгенівського зображення з допомогою комп'ютера вимірюють співвідношення оптичної густини рентгенівського зображення кісткової тканини і клинеталона, і шляхом комп'ютерної обробки даного співвідношення отримують дані про щільність кісткової тканини щелепних кісток. Щоб з'ясувати можливість застосування саме мідного клин-еталона порівнювали оптичну густину клин-еталонів з алюмінію, міді, свинцю, нержавіючої сталі. Рентгенологічно ці метали дають тінь, аналогічну тіні кістки, але клин-еталони є при цьому різної товщини, і щільність ступенів яких не завжди можна визначити (див. табл.). Таблиця Матеріал Алюміній Мідь Свинець Нержавіюча сталь Можливість визначен- Висота ня щільності ступенів, ступенів, % мм 100 7 100 1,75 23 3,5 90 2,5 Таким чином, застосування мідного клинеталона забезпечує оптимальну щільність і висоту, що дозволяє визначити щільність кісткової тканини щелеп легкодоступним і ефективним способом. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
