Прилад управління натягом ниток основи на ткацьких верстатах

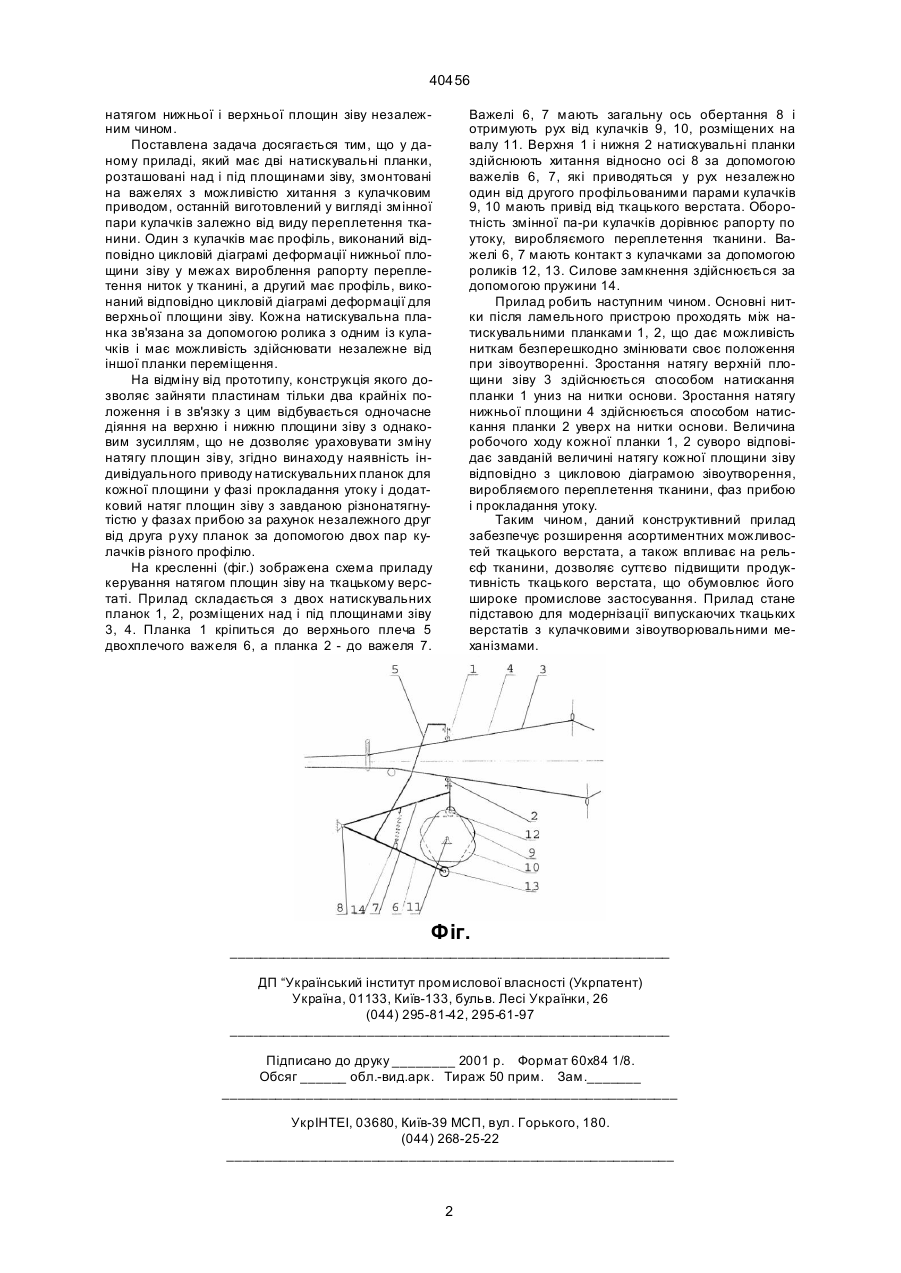

Прилад управління натягом ниток основи на ткацьких верстатах, що містить механізм приводу натискувальних планок, розташований по обидва боки ткацького верстату з можливістю хитання відносно горизонтальної осі і змонтований між ними 40456 натягом нижньої і верхньої площин зіву незалежним чином. Поставлена задача досягається тим, що у даному приладі, який має дві натискувальні планки, розташовані над і під площинами зіву, змонтовані на важелях з можливістю хитання з кулачковим приводом, останній виготовлений у вигляді змінної пари кулачків залежно від виду переплетення тканини. Один з кулачків має профіль, виконаний відповідно цикловій діаграмі деформації нижньої площини зіву у межах вироблення рапорту переплетення ниток у тканині, а другий має профіль, виконаний відповідно цикловій діаграмі деформації для верхньої площини зіву. Кожна натискувальна планка зв'язана за допомогою ролика з одним із кулачків і має можливість здійснювати незалежне від іншої планки переміщення. На відміну від прототипу, конструкція якого дозволяє зайняти пластинам тільки два крайніх положення і в зв'язку з цим відбувається одночасне діяння на верхню і нижню площини зіву з однаковим зусиллям, що не дозволяє ураховувати зміну натягу площин зіву, згідно винаходу наявність індивідуального приводу натискувальних планок для кожної площини у фазі прокладання утоку і додатковий натяг площин зіву з завданою різнонатягнутістю у фазах прибою за рахунок незалежного друг від друга р уху планок за допомогою двох пар кулачків різного профілю. На кресленні (фіг.) зображена схема приладу керування натягом площин зіву на ткацькому верстаті. Прилад складається з двох натискувальних планок 1, 2, розміщених над і під площинами зіву 3, 4. Планка 1 кріпиться до верхнього плеча 5 двохплечого важеля 6, а планка 2 - до важеля 7. Важелі 6, 7 мають загальну ось обертання 8 і отримують рух від кулачків 9, 10, розміщених на валу 11. Верхня 1 і нижня 2 натискувальні планки здійснюють хитання відносно осі 8 за допомогою важелів 6, 7, які приводяться у рух незалежно один від другого профільованими парами кулачків 9, 10 мають привід від ткацького верстата. Оборотність змінної па-ри кулачків дорівнює рапорту по утоку, виробляємого переплетення тканини. Важелі 6, 7 мають контакт з кулачками за допомогою роликів 12, 13. Силове замкнення здійснюється за допомогою пружини 14. Прилад робить наступним чином. Основні нитки після ламельного пристрою проходять між натискувальними планками 1, 2, що дає можливість ниткам безперешкодно змінювати своє положення при зівоутворенні. Зростання натягу верхній площини зіву 3 здійснюється способом натискання планки 1 униз на нитки основи. Зростання натягу нижньої площини 4 здійснюється способом натискання планки 2 уверх на нитки основи. Величина робочого ходу кожної планки 1, 2 суворо відповідає завданій величині натягу кожної площини зіву відповідно з цикловою діаграмою зівоутворення, виробляємого переплетення тканини, фаз прибою і прокладання утоку. Таким чином, даний конструктивний прилад забезпечує розширення асортиментних можливостей ткацького верстата, а також впливає на рельєф тканини, дозволяє суттєво підвищити продуктивність ткацького верстата, що обумовлює його широке промислове застосування. Прилад стане підставою для модернізації випускаючих ткацьких верстатів з кулачковими зівоутворювальними механізмами. Фіг. __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
