Нерознімне з’єднання з натягом

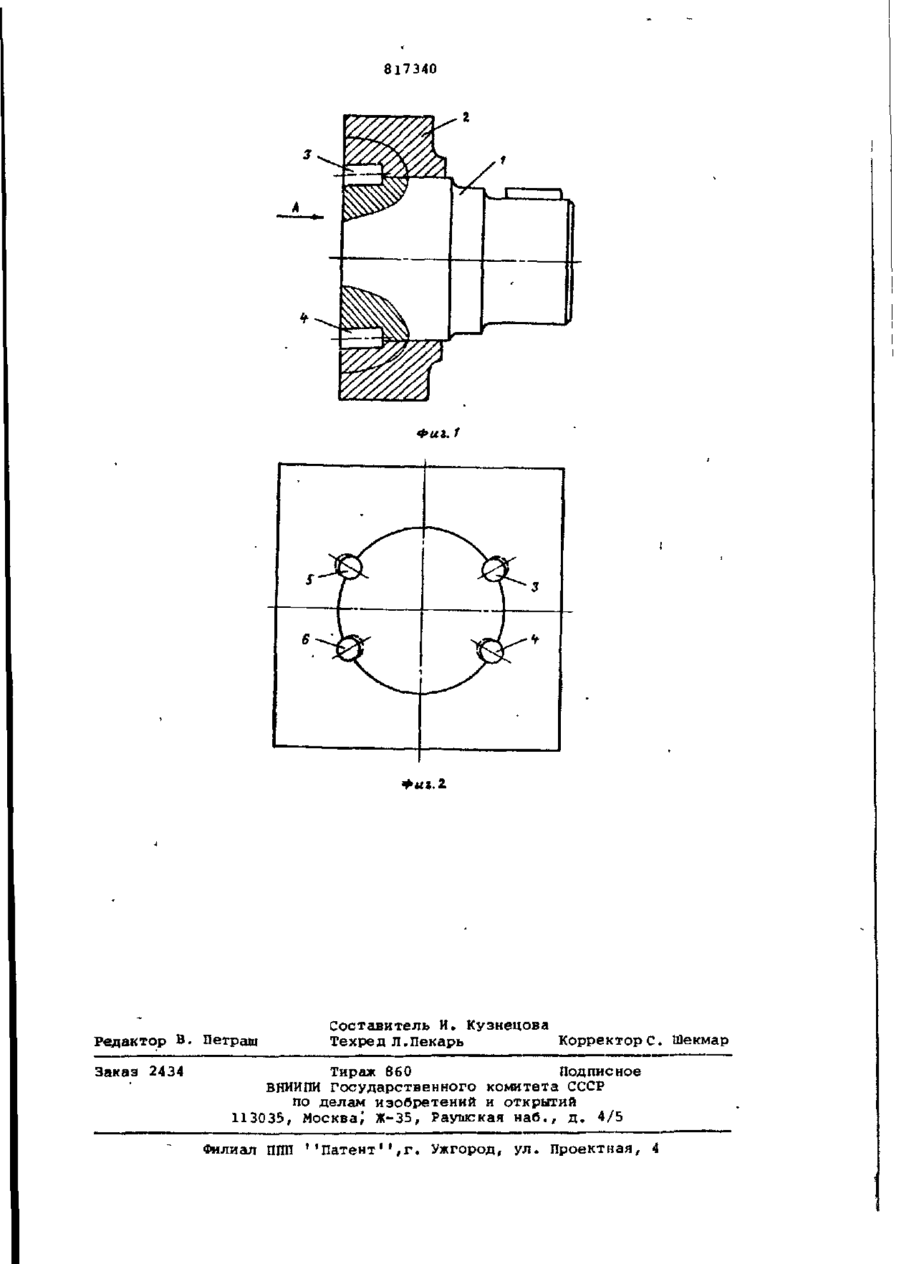

Союз Советских Социалистических Республик (61) Дополнительное к авт. свид-ву (22)3аявлено 04.10.76 (21)2408206/25-27 с присоединением заявки Н9 Государственный комитет СССР F 16 В 4/00 w (23) Приоритет по делам изобретений н открытий Опубликовано 300 3.81. Бюллетень №12 Дата опубликования описания 30.0 381 (72) Авторы изобретения (71) Заявитель .Кл.3 А.И. Зинский, А.С. Брук и И.Я. 621.757 (088.8) Филиппенкова Ждановский ордена Ленина и ордена Октябрьской Революции завод тяжелого машиностроения им. 50-летия Великой Октябрьской социалистической революции (54) НЕРАЗЪЕМНОЕ СОЕДИНЕНИЕ С НАТЯГОМ 1 ке установлены круглые шпонки 3,4, Изобретение относится к машино5,6. Пазы для установки каждой пары -строению и может использоваться для повышения надежности неразъемных соешпонок 3-4 и 5-6 выполнены наклонными динений. в противоположных направлениях. Известно неразъемное соединение При работе соединения шпонки восс натягом охватывающей и охватываепринимают крутящий момент и осевую мой деталей, по месту сопряжения кознакопеременную осевую нагрузку.,__ торых выполнены наклонные пары и усШпонки 4-6 удерживают деталь в наптановлены круглые шпонки [1]. равлении стрелки А,а шпонки 3-5 - в Недостатком известного соединения противоположном, является то, что охватываемая деталь не удерживается шпонками от возможности осевых перемещений. Формула изобретения Цель изобретения - повышение надежности соединения. Неразъемное соединение с натягом Поставленная цель достигается тем, охватывающей и охватываемой деталей что по крайней мере, один из смежных с наклонными к продольной оси п а з а пазов выполнен с противоположным угми, в котором установлены круглые лом наклона. шпонки, о т л и ч а ю в д е е с я тем, На фиг. 1 изображено предлагаемое 20 что, с целью повышения надежности соединения, по крайней мере, один из соединение, разрез; на фиг. 2-вид А смежных пазов выполнен с противопона фиг. 1. ложным углом наклона. Соединение включает охватываемую деталь 1 и охватывающую деталь 2 Источники информации, (например цапфа и плита)г со стороны 25 принятые во внимание при экспертизе торца последней выполнены наклонные 1. Авторское с в и д е т е л ь с т в о СССР пазы, в которые по напряженной посад№ 502133, к л . F 16 В 4/00, 1976. rlS 817340 Редактор В. Петраш Заказ 2434 Составитель И. Кузнецова Техред Л.Пекарь К о р р е к т о р е . Шекмар Тираж 860 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва; Ж-35, Раушская н а б . , д . 4/5 Филиал П П ' ' П а т е н т ' ' , г . Ужгород, П ул. Проектная, 4
