Пристрій для ремонту вогнетривкої кладки

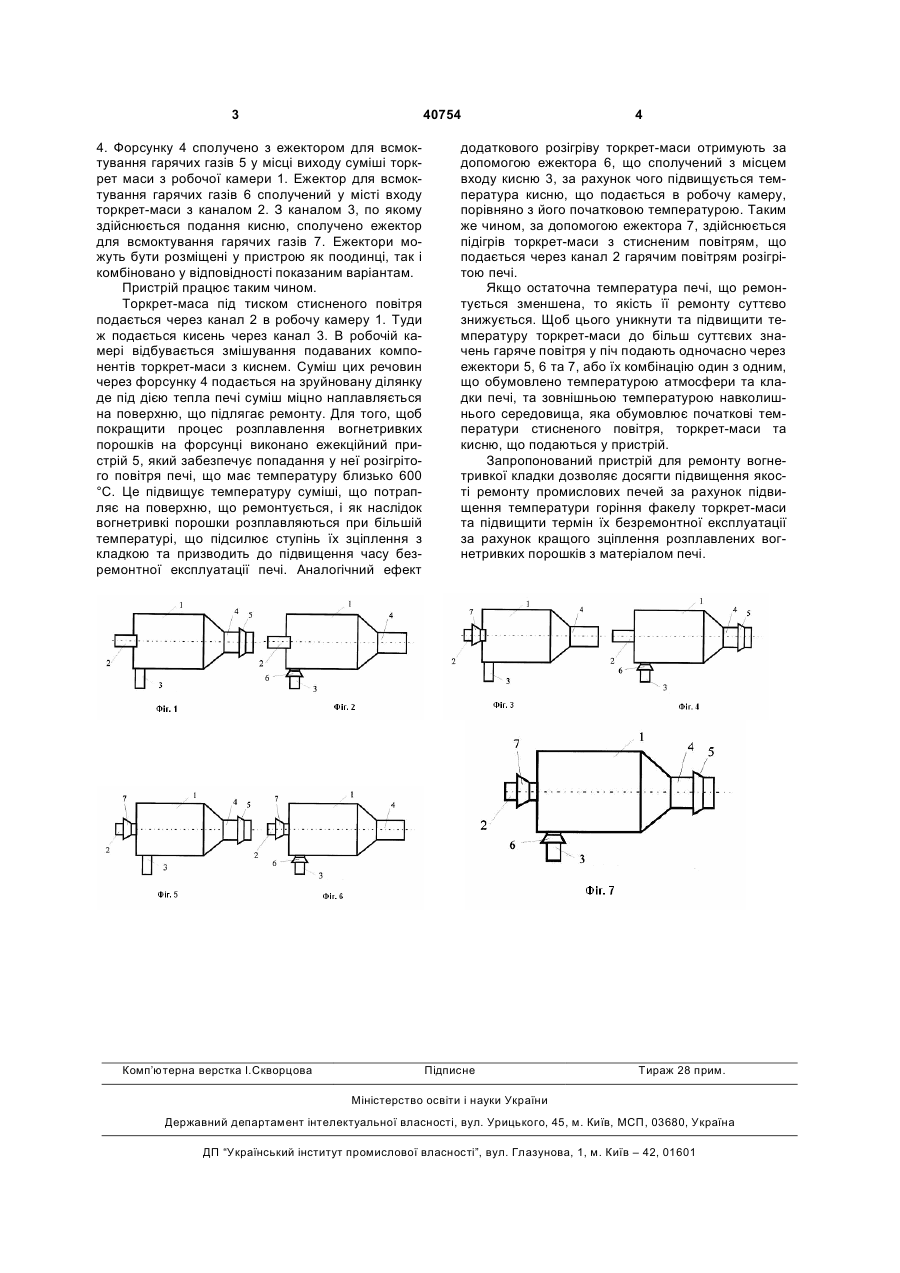

1. Пристрій для ремонту вогнетривкої кладки, що містить змішувальну камеру, сполучену з входами торкрет-маси та кисню, і форсунку виходу їх суміші, який відрізняється тим, що він додатково має ежекційний пристрій, сполучений з форсункою. 3 40754 4. Форсунку 4 сполучено з ежектором для всмоктування гарячих газів 5 у місці виходу суміші торкрет маси з робочої камери 1. Ежектор для всмоктування гарячих газів 6 сполучений у місті входу торкрет-маси з каналом 2. З каналом 3, по якому здійснюється подання кисню, сполучено ежектор для всмоктування гарячих газів 7. Ежектори можуть бути розміщені у пристрою як поодинці, так і комбіновано у відповідності показаним варіантам. Пристрій працює таким чином. Торкрет-маса під тиском стисненого повітря подається через канал 2 в робочу камеру 1. Туди ж подається кисень через канал 3. В робочій камері відбувається змішування подаваних компонентів торкрет-маси з киснем. Суміш цих речовин через форсунку 4 подається на зруйновану ділянку де під дією тепла печі суміш міцно наплавляється на поверхню, що підлягає ремонту. Для того, щоб покращити процес розплавлення вогнетривких порошків на форсунці виконано ежекційний пристрій 5, який забезпечує попадання у неї розігрітого повітря печі, що має температуру близько 600 °С. Це підвищує температуру суміші, що потрапляє на поверхню, що ремонтується, і як наслідок вогнетривкі порошки розплавляються при більшій температурі, що підсилює ступінь їх зціплення з кладкою та призводить до підвищення часу безремонтної експлуатації печі. Аналогічний ефект Комп’ютерна верстка І.Скворцова 4 додаткового розігріву торкрет-маси отримують за допомогою ежектора 6, що сполучений з місцем входу кисню 3, за рахунок чого підвищується температура кисню, що подається в робочу камеру, порівняно з його початковою температурою. Таким же чином, за допомогою ежектора 7, здійснюється підігрів торкрет-маси з стисненим повітрям, що подається через канал 2 гарячим повітрям розігрітою печі. Якщо остаточна температура печі, що ремонтується зменшена, то якість її ремонту суттєво знижується. Щоб цього уникнути та підвищити температуру торкрет-маси до більш суттєвих значень гаряче повітря у піч подають одночасно через ежектори 5, 6 та 7, або їх комбінацію один з одним, що обумовлено температурою атмосфери та кладки печі, та зовнішньою температурою навколишнього середовища, яка обумовлює початкові температури стисненого повітря, торкрет-маси та кисню, що подаються у пристрій. Запропонований пристрій для ремонту вогнетривкої кладки дозволяє досягти підвищення якості ремонту промислових печей за рахунок підвищення температури горіння факелу торкрет-маси та підвищити термін їх безремонтної експлуатації за рахунок кращого зціплення розплавлених вогнетривких порошків з матеріалом печі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
