П’єзопривід

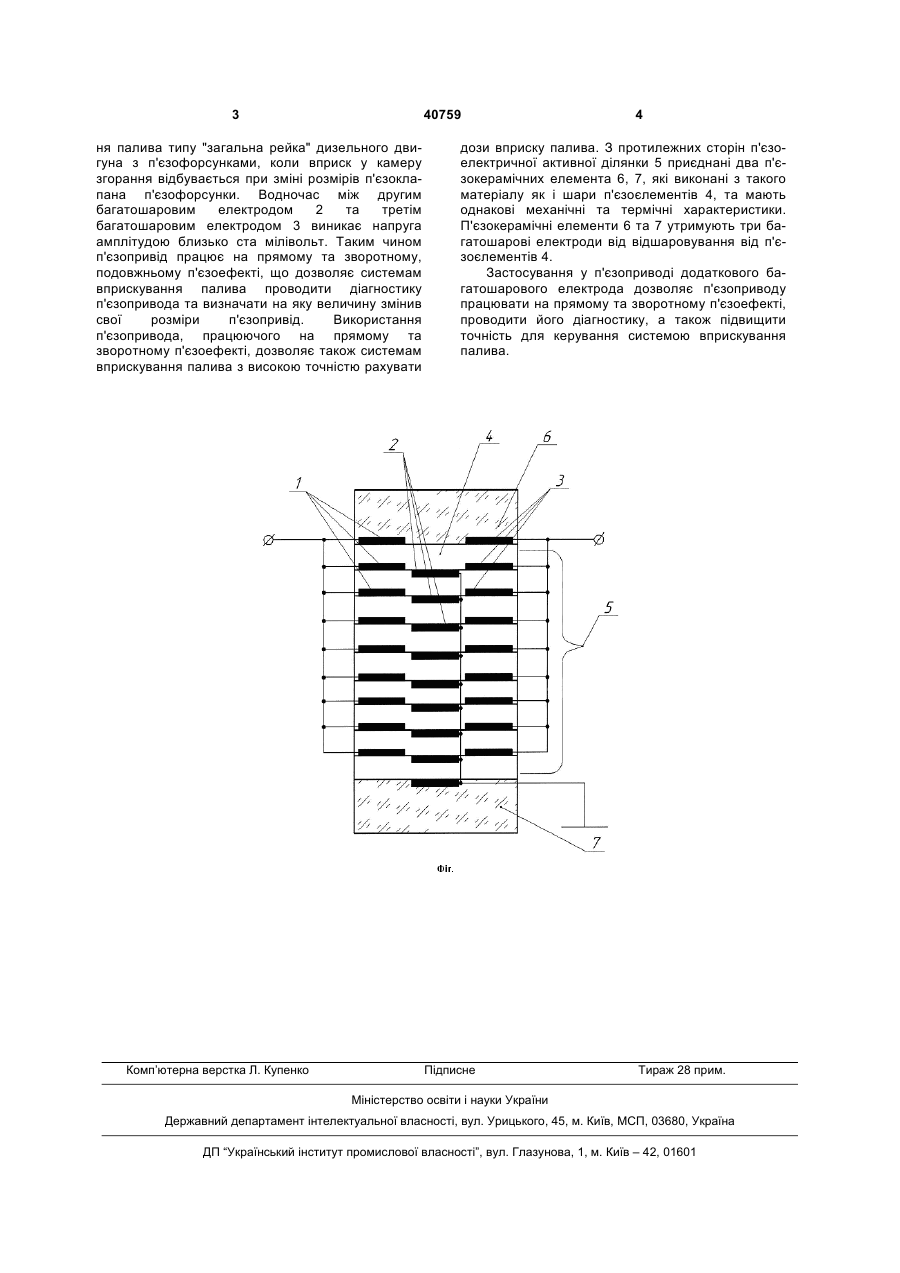

П'єзопривід, що містить перший та другий багатошарові електроди між шарами п'єзоелементів, які утворюють п'єзоелектричну активну ділянку, працюючу на зворотному подовжньому п'єзоефекті, до якої приєднані з протилежних сторін два п'єзокерамічні елементи, який відрізняється тим, що між шарами п'єзоелементів додано третій багатошаровий електрод, що утворює п'єзоелектричну активну ділянку, працюючу на прямому та зворотному подовжньому п'єзоефекті. (19) (21) u200813149 (22) 12.11.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) КОШОВИЙ МИКОЛА ДМИТРОВИЧ, UA, СТРІЛЕЦЬ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ", UA 3 40759 ня палива типу "загальна рейка" дизельного двигуна з п'єзофорсунками, коли вприск у камеру згорання відбувається при зміні розмірів п'єзоклапана п'єзофорсунки. Водночас між другим багатошаровим електродом 2 та третім багатошаровим електродом 3 виникає напруга амплітудою близько ста мілівольт. Таким чином п'єзопривід працює на прямому та зворотному, подовжньому п'єзоефекті, що дозволяє системам вприскування палива проводити діагностику п'єзопривода та визначати на яку величину змінив свої розміри п'єзопривід. Використання п'єзопривода, працюючого на прямому та зворотному п'єзоефекті, дозволяє також системам вприскування палива з високою точністю рахувати Комп’ютерна верстка Л. Купенко 4 дози вприску палива. З протилежних сторін п'єзоелектричної активної ділянки 5 приєднані два п'єзокерамічних елемента 6, 7, які виконані з такого матеріалу як і шари п'єзоєлементів 4, та мають однакові механічні та термічні характеристики. П'єзокерамічні елементи 6 та 7 утримують три багатошарові електроди від відшаровування від п'єзоєлементів 4. Застосування у п'єзоприводі додаткового багатошарового електрода дозволяє п'єзоприводу працювати на прямому та зворотному п'єзоефекті, проводити його діагностику, а також підвищити точність для керування системою вприскування палива. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
