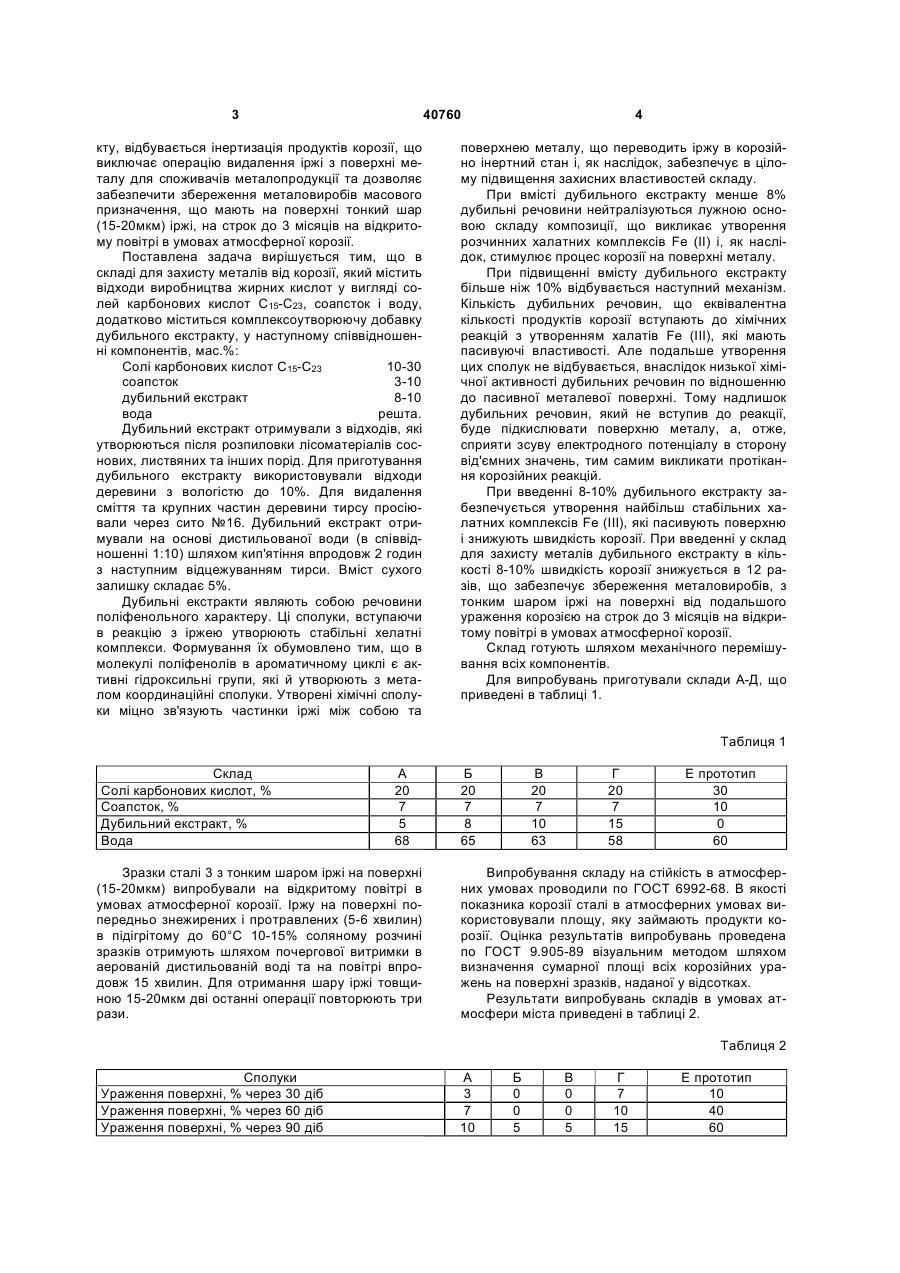

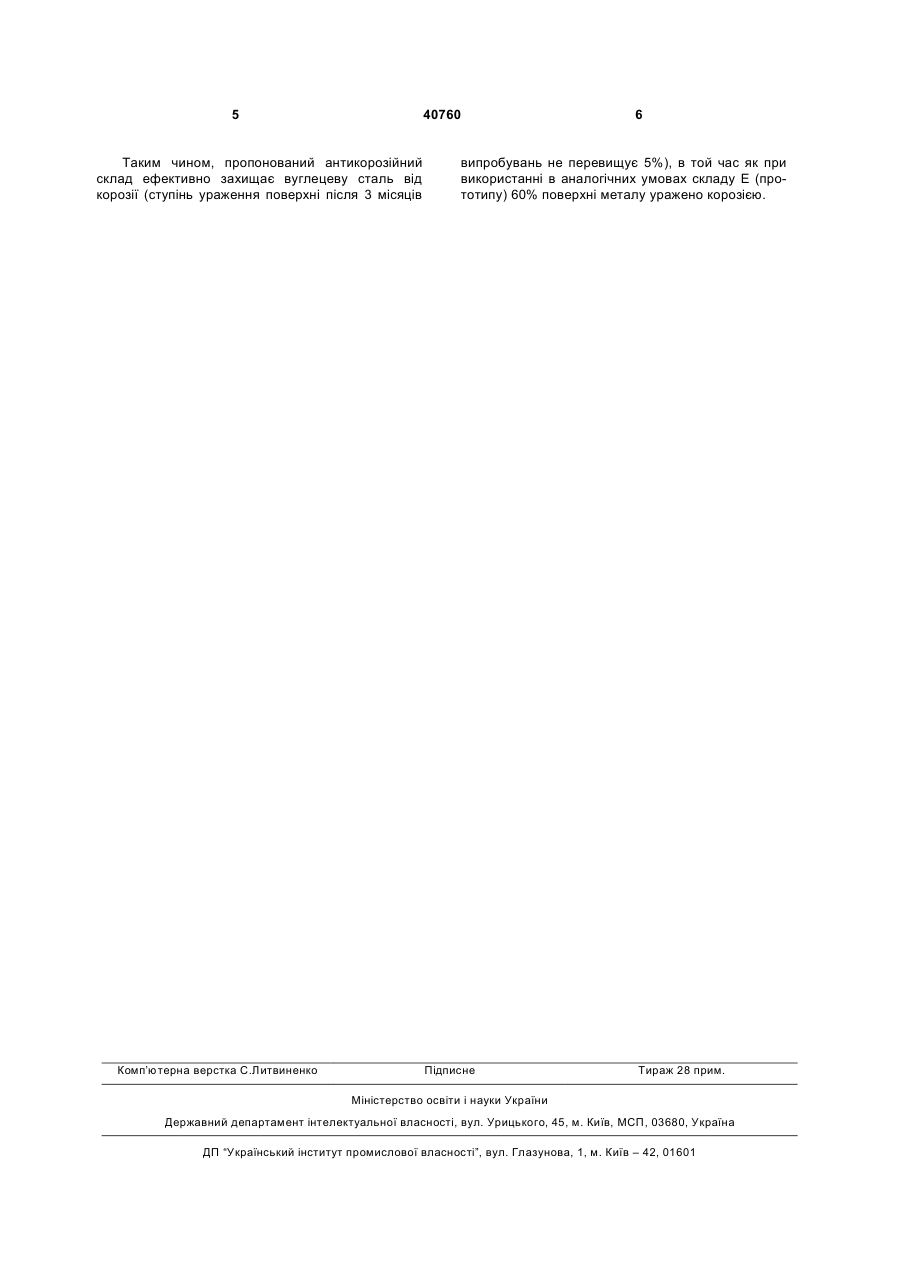

Склад для захисту металів від корозії

Склад для захисту металів від корозії, що містить відходи виробництва жирних кислот у вигляді 3 40760 кту, відбувається інертизація продуктів корозії, що виключає операцію видалення іржі з поверхні металу для споживачів металопродукції та дозволяє забезпечити збереження металовиробів масового призначення, що мають на поверхні тонкий шар (15-20мкм) іржі, на строк до 3 місяців на відкритому повітрі в умовах атмосферної корозії. Поставлена задача вирішується тим, що в складі для захисту металів від корозії, який містить відходи виробництва жирних кислот у вигляді солей карбонових кислот С15-С23, соапсток і воду, додатково міститься комплексоутворюючу добавку дубильного екстракту, у наступному співвідношенні компонентів, мас.%: Солі карбонових кислот С15-С23 10-30 соапсток 3-10 дубильний екстракт 8-10 вода решта. Дубильний екстракт отримували з відходів, які утворюються після розпиловки лісоматеріалів соснових, листвяних та інших порід. Для приготування дубильного екстракту використовували відходи деревини з вологістю до 10%. Для видалення сміття та крупних частин деревини тирсу просіювали через сито №16. Дубильний екстракт отримували на основі дистильованої води (в співвідношенні 1:10) шляхом кип'ятіння впродовж 2 годин з наступним відцежуванням тирси. Вміст сухого залишку складає 5%. Дубильні екстракти являють собою речовини поліфенольного характеру. Ці сполуки, вступаючи в реакцію з іржею утворюють стабільні хелатні комплекси. Формування їх обумовлено тим, що в молекулі поліфенолів в ароматичному циклі є активні гідроксильні групи, які й утворюють з металом координаційні сполуки. Утворені хімічні сполуки міцно зв'язують частинки іржі між собою та 4 поверхнею металу, що переводить іржу в корозійно інертний стан і, як наслідок, забезпечує в цілому підвищення захисних властивостей складу. При вмісті дубильного екстракту менше 8% дубильні речовини нейтралізуються лужною основою складу композиції, що викликає утворення розчинних халатних комплексів Fe (II) і, як наслідок, стимулює процес корозії на поверхні металу. При підвищенні вмісту дубильного екстракту більше ніж 10% відбувається наступний механізм. Кількість дубильних речовин, що еквівалентна кількості продуктів корозії вступають до хімічних реакцій з утворенням халатів Fe (III), які мають пасивуючі властивості. Але подальше утворення цих сполук не відбувається, внаслідок низької хімічної активності дубильних речовин по відношенню до пасивної металевої поверхні. Тому надлишок дубильних речовин, який не вступив до реакції, буде підкислювати поверхню металу, а, отже, сприяти зсуву електродного потенціалу в сторону від'ємних значень, тим самим викликати протікання корозійних реакцій. При введенні 8-10% дубильного екстракту забезпечується утворення найбільш стабільних халатних комплексів Fe (III), які пасивують поверхню і знижують швидкість корозії. При введенні у склад для захисту металів дубильного екстракту в кількості 8-10% швидкість корозії знижується в 12 разів, що забезпечує збереження металовиробів, з тонким шаром іржі на поверхні від подальшого ураження корозією на строк до 3 місяців на відкритому повітрі в умовах атмосферної корозії. Склад готують шляхом механічного перемішування всіх компонентів. Для випробувань приготували склади А-Д, що приведені в таблиці 1. Таблиця 1 Склад Солі карбонових кислот, % Соапсток, % Дубильний екстракт, % Вода А 20 7 5 68 Зразки сталі 3 з тонким шаром іржі на поверхні (15-20мкм) випробували на відкритому повітрі в умовах атмосферної корозії. Іржу на поверхні попередньо знежирених і протравлених (5-6 хвилин) в підігрітому до 60°С 10-15% соляному розчині зразків отримують шляхом почергової витримки в аерованій дистильованій воді та на повітрі впродовж 15 хвилин. Для отримання шару іржі товщиною 15-20мкм дві останні операції повторюють три рази. Б 20 7 8 65 В 20 7 10 63 Г 20 7 15 58 Е прототип 30 10 0 60 Випробування складу на стійкість в атмосферних умовах проводили по ГОСТ 6992-68. В якості показника корозії сталі в атмосферних умовах використовували площу, яку займають продукти корозії. Оцінка результатів випробувань проведена по ГОСТ 9.905-89 візуальним методом шляхом визначення сумарної площі всіх корозійних уражень на поверхні зразків, наданої у відсотках. Результати випробувань складів в умовах атмосфери міста приведені в таблиці 2. Таблиця 2 Сполуки Ураження поверхні, % через 30 діб Ураження поверхні, % через 60 діб Ураження поверхні, % через 90 діб А 3 7 10 Б 0 0 5 В 0 0 5 Г 7 10 15 Е прототип 10 40 60 5 40760 Таким чином, пропонований антикорозійний склад ефективно захищає вуглецеву сталь від корозії (ступінь ураження поверхні після 3 місяців Комп’ютерна верстка C.Литвиненко 6 випробувань не перевищує 5%), в той час як при використанні в аналогічних умовах складу Е (прототипу) 60% поверхні металу уражено корозією. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
