Кавітаційний реактор для обробки рідин

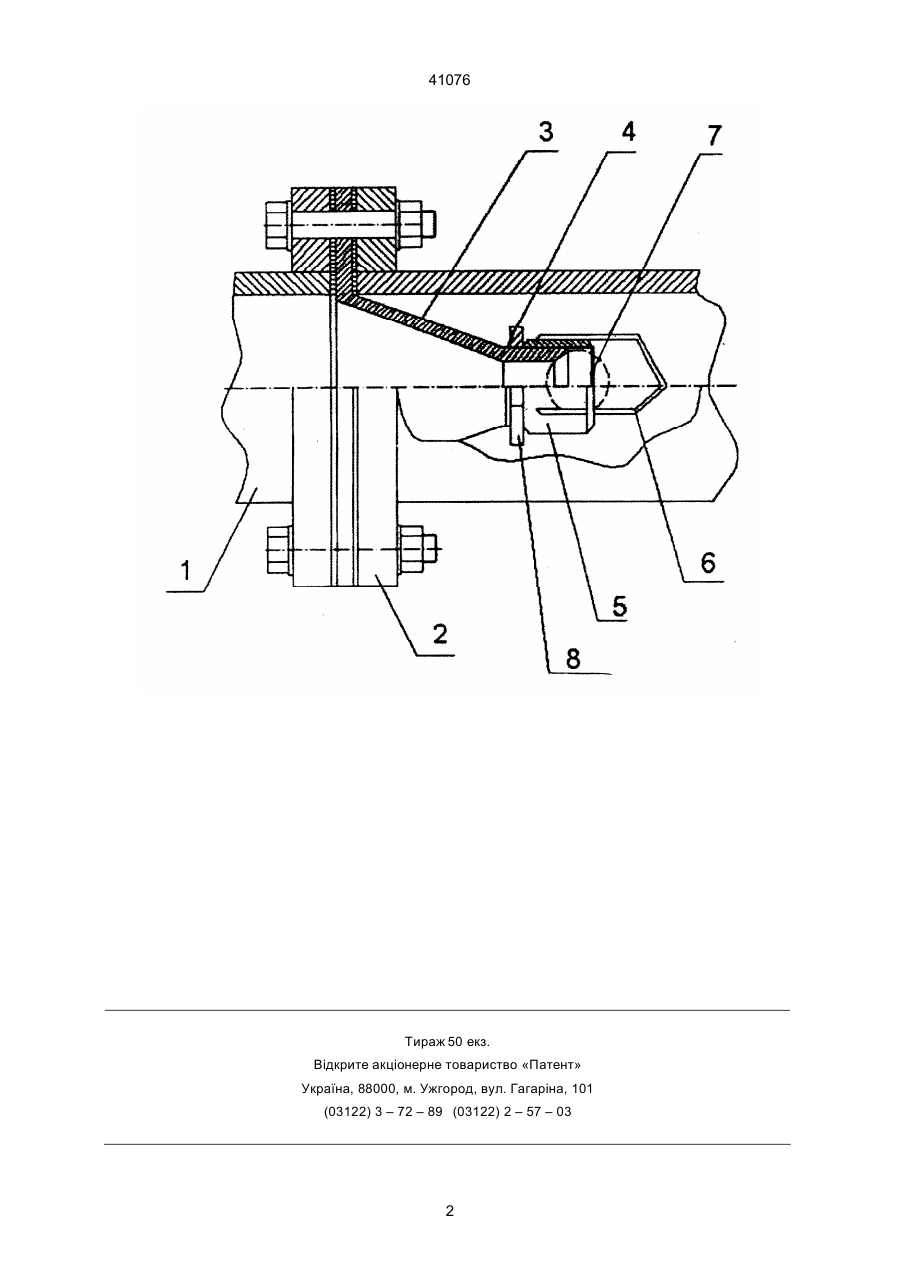

Кавітаційний реактор для обробки рідин, який вміщує гідродинамічну трубу, між фланцями якої встановлено фланець корпуса з соплом, і перепону на ребрах, який відрізняється тим, що на корпусі з соплом нерухомо закріплено корзину, зварену з дротів для фіксації перепони, під форму якої знято фаску на внутрішній поверхні сопла, на зовнішній поверхні сопла закріплено гайку. Ю (13) 41076 (11) UA між фланцями якої встановлено фланець корпуса з соплом і перепоною на ребрах, на корпусі з соплом нерухомо закріплено корзину з перепоною під форму якої знято фаску на внутрішній поверхні сопла, а на зовнішній поверхні закріплено гайку. На кресленні показаний повздожній розріз реактора. Кавітаційний реактор для обробки рідин складається з гідродинамічної труби 1 з фланцями 2, між якими затискається болтами фланець корпуса 3 з соплом 4. На внутрішній поверхні сопла знято фаску під форму перепони. На зовнішню поверхню сопла накручується гайка 5, до якої кріпиться корзина б,в якій встановлюється перепона 7, що може вільно переміщатись в осьовому напрямку, фіксується конструкція контргайкою 8, яка встановлена для стійкості конструкції. Кавітаційний реактор працює наступним чином. Рідина насосом подається по корпусу 1 через сопло 4 і потрапляє на перепону 7, яка в залежності від швидкості руху рідини може знаходитись на різній віддалі від сопла. Регулювання роботи кавітаційного реактора здійснюється зміною подачі рідини насосом та зміною форми і розмірів перепони. Запропонована конструкція кавітаційного реактора в порівнянні з прототипом забезпечить зменшення навантаження на перепону, за рахунок чого зменшиться зношення робочої поверхні перепони, підвищиться довговічність і надійність роботи установки. (19) Винахід відноситься до обладнання для кавітаційної обробки рідин та суспензій. Відомий кавітаційний реактор, який складається з гідродинамічної труби з конфузором, по вісі якої встановлена перепона (кавітатор) з зазором (див. журнал "Теплоенергетика" Н2 1992, Київ). Недоліки вищевказаного кавітаційного реактора - низька надійність та довговічність роботи внаслідок того, що в малих зазорах між корпусом і перепоною застрягають тверді частинки, а корпус руйнується під дією кавітації на його стінках. Необхідність малих зазорів обумовлена зменшенням витрат води при великих швидкостях в зазорі (2030 м/с). При менших швидкостях ефективність дії кавітації різко зменшується. Відомий кавітаційний реактор для обробки рідин, який вміщує гідродинамічну трубу, між фланцями якої встановлено фланець корпуса з соплом, на. зовнішню поверхню якого закріплено перепону на ребрах (див. Заявку на патент України N 98126454 від 08.12.1998). Недоліком вищевказаного кавітаційного реактора є швидке зношування перепони внаслідок дії великих навантажень. В основу винаходу поставлено задачу зменшення навантажень на перепону і тим самим зменшення зношування робочої поверхні перепони шляхом того, що в кавітаційному реакторі для обробки рідин, який вміщує гідродинамічну трубу, А ____________________ 41076 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
