Пристрій для оцінки стійкості наплавленого металу до ударно-абразивного зносу

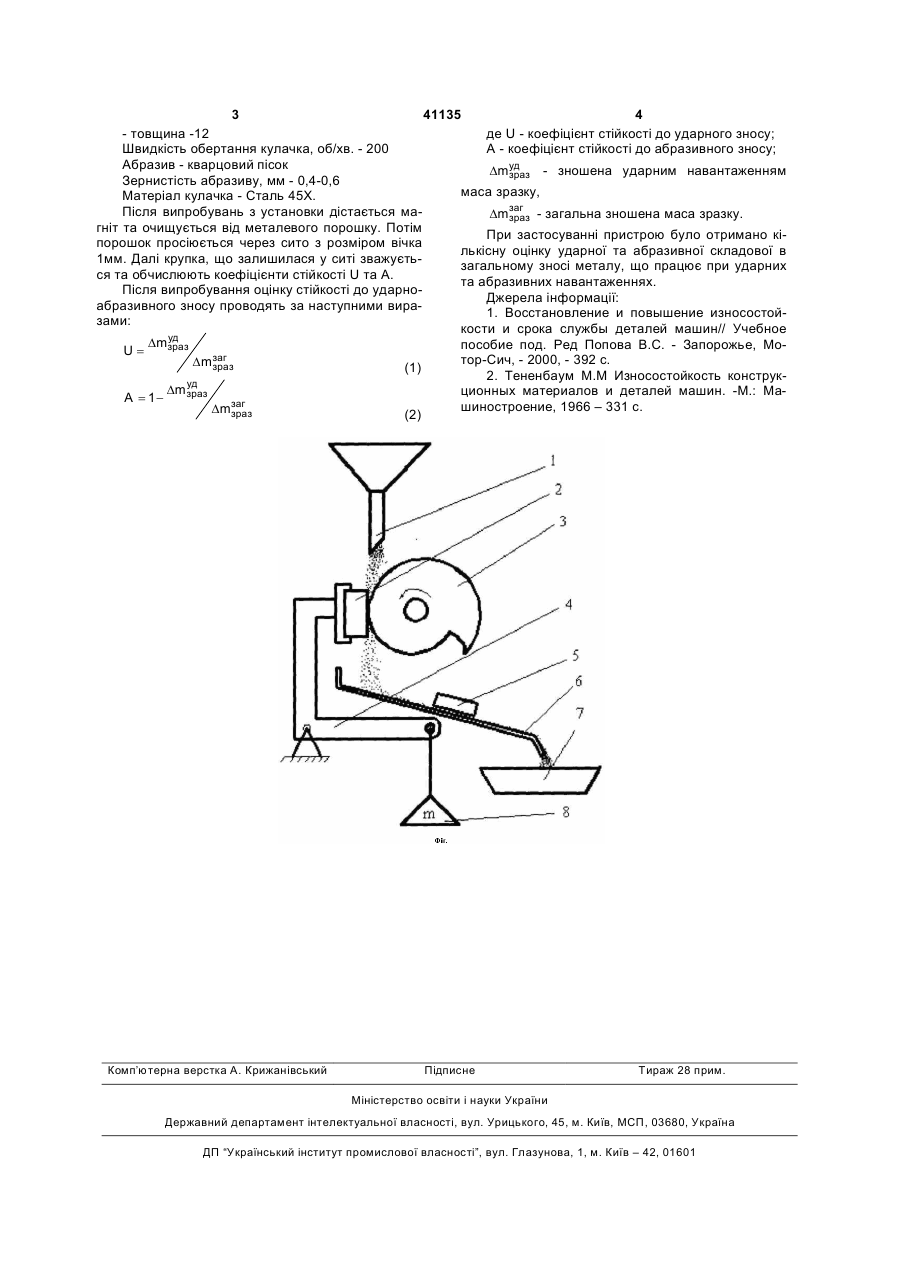

Пристрій для оцінки стійкості наплавленого металу до ударно-абразивного зносу, що складається з бункера, контртіла, важеля, жолоба, контейнера та гирі, який відрізняється тим, що контртіло виконано неправильної форми, для збирання відпрацьованого металу використано магніт, а оцінку стійкості до ударно-абразивного зносу проводять за наступними виразами: Корисна модель відноситься до галузі техніки, а саме до наплавлення, та може бути використана для оцінювання стійкості наплавленого металу до ударно-абразивного зносу. Відомий пристрій для оцінювання зносу деталей, що працюють на удар [1]. Вадою цього пристрою є неможливість оцінити абразивне зношення, що буває присутнє при ударних навантаженнях. Прототипом пристрою, що заявляється, є пристрій для оцінки стійкості до абразивного зносу, який вміщує бункер, важіль, контртіло, жолоб, контейнер та гирю, в якому між поверхнями контртіла, яке обертається і зразка, що до нього притискується, подається образив, частини якого зношують зразок [2]. Загальними суттєвими ознаками відомого пристрою, та того, що заявляється є бункер для висипання абразиву, важіль для притискування зразку, жолоб, на який падає абразив, контейнер для збирання абразиву та гиря для регулювання сили, з якою зразок давить на контр тіло. Вадою цього пристрою є неможливість оцінити дольову участь ударного зношення, тому що: - оцінка стійкості проводиться за загальною втратою маси зразка; - в якості контр тіла використано диск, що виключає ймовірність ударів під час випробувань. В основу корисної моделі поставлена задача утворення пристрою для оцінки стійкості наплавленого шару до ударно-абразивного зносу, що зможе урахувати дольову участь ударного навантаження в загальній картині зносу. Поставлена задача вирішується за рахунок того, що контртіло виконано неправильної форми, що задає ударне навантаження під час абразивного зношення, та магніту, що збирає відпрацьований метал. Суть корисної моделі пояснюється кресленням (Фіг.1), де зображено: 1 - бункер, 2 - зразок, 3 контртіло, 4 - важіль, 5 - магніт, 6 - жолоб, 7 - контейнер, 8 - гиря. Принцип роботи пристрою (Фіг.1) наступний. З бункера 1 висипається кварцовий пісок поміж зразком 2 та контртілом 3. Зразок піджимається до кулачка за допомогою важеля 4. Використаний абразив разом зі зношеним металом висипається , та проходить через магніт 5, на якому збирається метал, а абразив по жолобу 6 висипається у контейнер 7. Сила з якою зразок давить на кулачок регулюється за допомогою гирі 8. Розміри зразка та характеристика пристрою наступні: Розмір зразка, мм: - поверхня - 10´25 - товщина - 10 Розмір контр тіла (кулачка), мм: - діаметр - 100 U= уд Dmзраз А = 1 Dmзаг зраз уд Dmзраз , Dmзаг зраз , де U - коефіцієнт стійкості до ударного зносу; А - коефіцієнт стійкості до абразивного зносу; уд Dmзраз - зношена ударним навантаженням маса зразка, (19) UA (11) 41135 (13) U Dmзаг - загальна зношена маса зразка. зраз 3 41135 4 - товщина -12 де U - коефіцієнт стійкості до ударного зносу; Швидкість обертання кулачка, об/хв. - 200 А - коефіцієнт стійкості до абразивного зносу; Абразив - кварцовий пісок Dmуд зраз - зношена ударним навантаженням Зернистість абразиву, мм - 0,4-0,6 маса зразку, Матеріал кулачка - Сталь 45Х. Після випробувань з установки дістається маDmзаг - загальна зношена маса зразку. зраз гніт та очищується від металевого порошку. Потім При застосуванні пристрою було отримано кіпорошок просіюється через сито з розміром вічка лькісну оцінку ударної та абразивної складової в 1мм. Далі крупка, що залишилася у ситі зважуєтьзагальному зносі металу, що працює при ударних ся та обчислюють коефіцієнти стійкості U та А. та абразивних навантаженнях. Після випробування оцінку стійкості до ударноДжерела інформації: абразивного зносу проводять за наступними вира1. Восстановление и повышение износостойзами: кости и срока службы деталей машин// Учебное уд Dmзраз пособие под. Ред Попова B.C. - Запорожье, МоU= тор-Сич, - 2000, - 392 с. Dmзаг зраз (1) 2. Тененбаум М.М Износостойкость конструкуд Dmзраз ционных материалов и деталей машин. -М.: МаА = 1шиностроение, 1966 – 331 с. Dmзаг зраз (2) Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
