Формула / Реферат

Спосіб оцінки відділення шлакового покриття від поверхні наплавленого металу, при якому виконують зварний шов на підготовленому зразку, піддають його впливу ударного навантаження з величиною енергії удару, недостатньою для деформування зразка і визначають оцінку відділення шлакового покриття, який відрізняється тим, що наплавлення виконують в один шар на поверхні плоскої пластини, другий валик наплавляють з перекриттям першого на половину його ширини, навантаження задають розподіленим по лінії контакту бойка ударного механізму на 0,75 довжини зразка, зі зворотної сторони наплавлення при її температурі 0,3-0,4 температури плавлення шлаку, а оцінку відділення шлакового покриття здійснюють за допомогою виразу

K=A(E/F), де

Е - енергія ударного навантаження,

F - площа металу, звільненого від шлаку,

А - коефіцієнт якості відділення, який визначають за формулою А=σ/σ1, де σ - величина адгезії еталонного шлакового покриття, σ1 - значення адгезії шлаку, що досліджується.

Текст

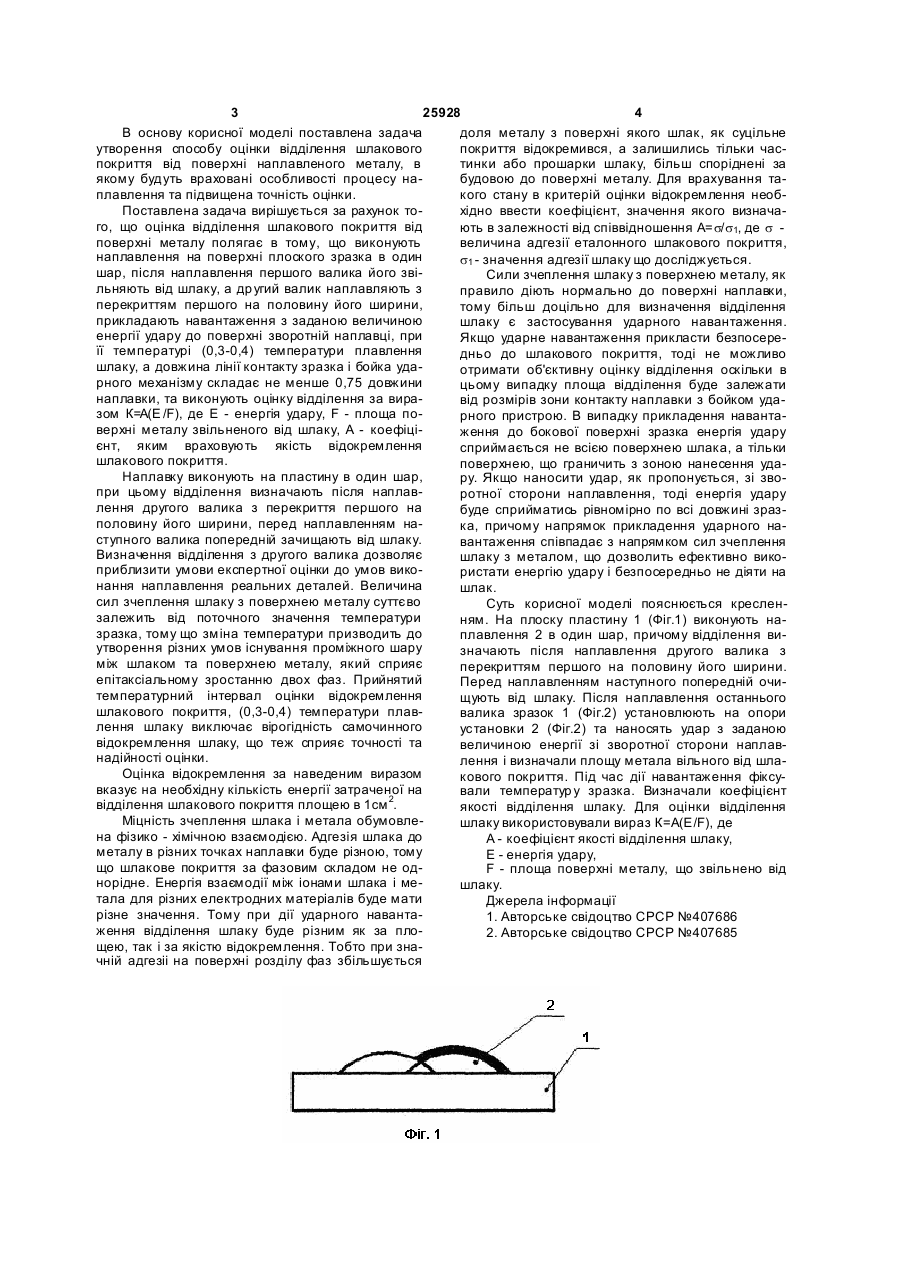

Спосіб оцінки відділення шлакового покриття від поверхні наплавленого металу, при якому виконують зварний шов на підготовленому зразку, піддають його впливу ударного навантаження з величиною енергії удару, недостатньою для деформування зразка і визначають оцінку відділення шлакового покриття, який відрізняється тим, що 3 25928 4 В основу корисної моделі поставлена задача доля металу з поверхні якого шлак, як суцільне утворення способу оцінки відділення шлакового покриття відокремився, а залишились тільки часпокриття від поверхні наплавленого металу, в тинки або прошарки шлаку, більш споріднені за якому будуть враховані особливості процесу набудовою до поверхні металу. Для врахування таплавлення та підвищена точність оцінки. кого стану в критерій оцінки відокремлення необПоставлена задача вирішується за рахунок тохідно ввести коефіцієнт, значення якого визначаго, що оцінка відділення шлакового покриття від ють в залежності від співвідношення A=s/s1, де s поверхні металу полягає в тому, що виконують величина адгезії еталонного шлакового покриття, наплавлення на поверхні плоского зразка в один s1 - значення адгезії шлаку що досліджується. шар, після наплавлення першого валика його звіСили зчеплення шлаку з поверхнею металу, як льняють від шлаку, а др угий валик наплавляють з правило діють нормально до поверхні наплавки, перекриттям першого на половину його ширини, тому більш доцільно для визначення відділення прикладають навантаження з заданою величиною шлаку є застосування ударного навантаження. енергії удару до поверхні зворотній наплавці, при Якщо ударне навантаження прикласти безпосереїї температурі (0,3-0,4) температури плавлення дньо до шлакового покриття, тоді не можливо шлаку, а довжина лінії контакту зразка і бойка удаотримати об'єктивну оцінку відділення оскільки в рного механізму складає не менше 0,75 довжини цьому випадку площа відділення буде залежати наплавки, та виконують оцінку відділення за виравід розмірів зони контакту наплавки з бойком удазом К=А(Е /F), де Е - енергія удару, F - площа порного пристрою. В випадку прикладення навантаверхні металу звільненого від шлаку, А - коефіціження до бокової поверхні зразка енергія удару єнт, яким враховують якість відокремлення сприймається не всією поверхнею шлака, а тільки шлакового покриття. поверхнею, що граничить з зоною нанесення удаНаплавку виконують на пластину в один шар, ру. Якщо наносити удар, як пропонується, зі звопри цьому відділення визначають після наплавротної сторони наплавлення, тоді енергія удару лення другого валика з перекриття першого на буде сприйматись рівномірно по всі довжині зразполовину його ширини, перед наплавленням нака, причому напрямок прикладення ударного наступного валика попередній зачищають від шлаку. вантаження співпадає з напрямком сил зчеплення Визначення відділення з другого валика дозволяє шлаку з металом, що дозволить ефективно викоприблизити умови експертної оцінки до умов використати енергію удару і безпосередньо не діяти на нання наплавлення реальних деталей. Величина шлак. сил зчеплення шлаку з поверхнею металу суттєво Суть корисної моделі пояснюється креслензалежить від поточного значення температури ням. На плоску пластину 1 (Фіг.1) виконують назразка, тому що зміна температури призводить до плавлення 2 в один шар, причому відділення виутворення різних умов існування проміжного шару значають після наплавлення другого валика з між шлаком та поверхнею металу, який сприяє перекриттям першого на половину його ширини. епітаксіальному зростанню двох фаз. Прийнятий Перед наплавленням наступного попередній очитемпературний інтервал оцінки відокремлення щують від шлаку. Після наплавлення останнього шлакового покриття, (0,3-0,4) температури плаввалика зразок 1 (Фіг.2) установлюють на опори лення шлаку виключає вірогідність самочинного установки 2 (Фіг.2) та наносять удар з заданою відокремлення шлаку, що теж сприяє точності та величиною енергії зі зворотної сторони наплавнадійності оцінки. лення і визначали площу метала вільного від шлаОцінка відокремлення за наведеним виразом кового покриття. Під час дії навантаження фіксувказує на необхідну кількість енергії затраченої на вали температур у зразка. Визначали коефіцієнт 2 відділення шлакового покриття площею в 1см . якості відділення шлаку. Для оцінки відділення Міцність зчеплення шлака і метала обумовлешлаку використовували вираз К=A(E/F), де на фізико - хімічною взаємодією. Адгезія шлака до А - коефіцієнт якості відділення шлаку, металу в різних точках наплавки буде різною, тому Е - енергія удару, що шлакове покриття за фазовим складом не одF - площа поверхні металу, що звільнено від норідне. Енергія взаємодії між іонами шлака і мешлаку. тала для різних електродних матеріалів буде мати Джерела інформації різне значення. Тому при дії ударного наванта1. Авторське свідоцтво СРСР №407686 ження відділення шлаку буде різним як за пло2. Авторське свідоцтво СРСР №407685 щею, так і за якістю відокремлення. Тобто при значній адгезіі на поверхні розділу фаз збільшується 5 Комп’ютерна в ерстка А. Крижанівський 25928 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for separation of slag coating from the surface of weld metal

Автори англійською

Hryn' Oleksandr Hryhorovych, Karpenko Volodymyr Mykhailovych, Boiko Ihor Volodymyrovych, Bohutskyi Oleksandr Andriiovych

Назва патенту російською

Способ отделения шлакового покрытия от поверхности наплавленного металла

Автори російською

Гринь Александр Григорьевич, Карпенко Владимир Михайлович, Бойко Игорь Владимирович, Богуцкий Александр Андреевич

МПК / Мітки

МПК: B23K 28/00

Мітки: наплавленого, спосіб, поверхні, шлакового, відділення, металу, оцінки, покриття
