Пристрій для заміни електричних ламп розжарення

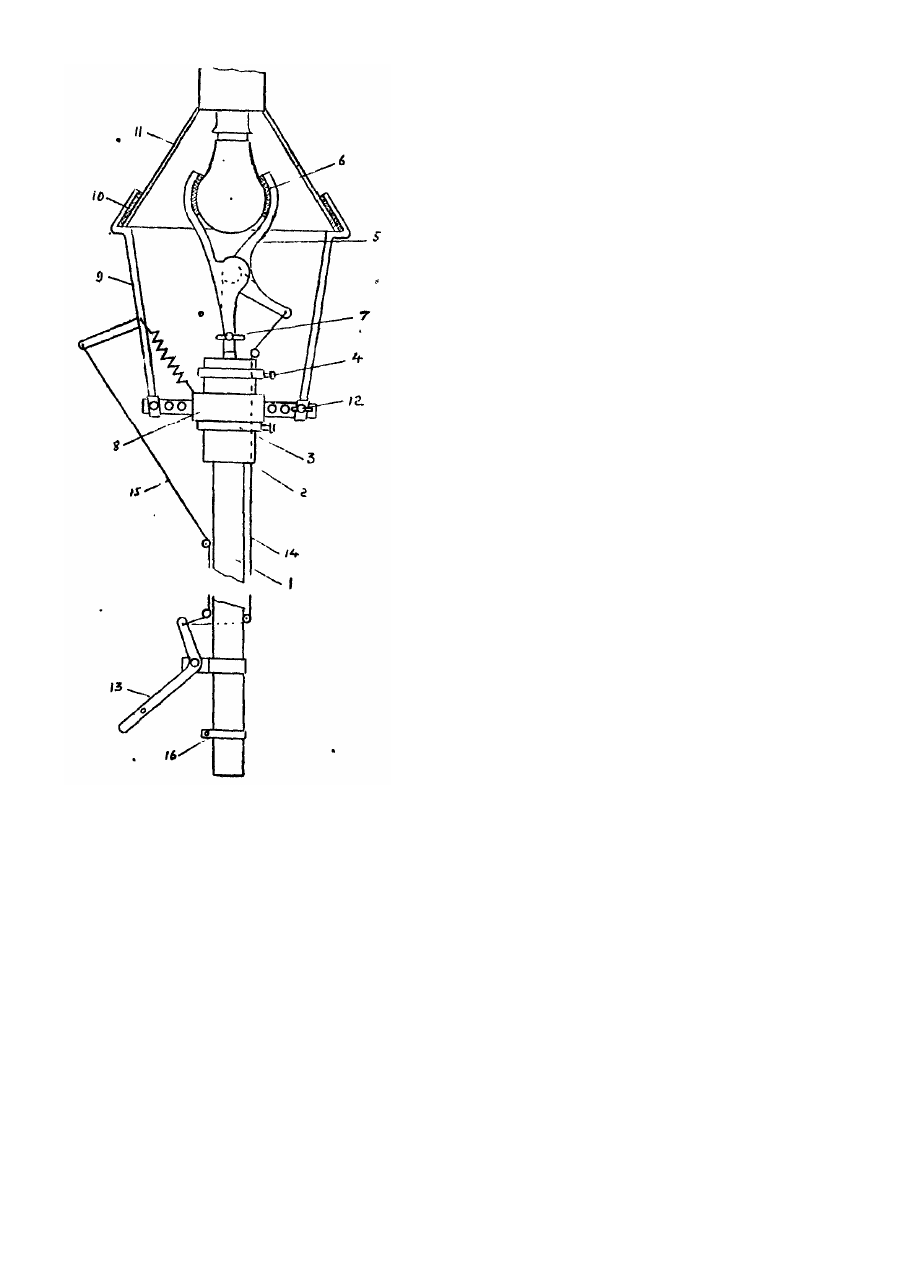

Изобретение относится к электротехнике и может быть использоавно для замены ламп накаливания в электросетях, на железнодорожном транспорте на опорах, посадочных платформ, переездов и станций, а также в цехах заводов и фабрик. Известна штанга для вывинчивания электрических лмп накаливания без подъема на опору (а.с. № 22812, кл. кл, Η 01 К 1/32, СССР, 1928 г.), содрежащая трубу внутри которой расположена штанга, на верхних концах трубы и штанги установлено по паре захватов, соответственно для колбы лампы и электрического патрона. Устройство снабжено двумя приводами в виде тросов для взаимодействия с соответствующими парами захватов. Недостатком известного устройства определяется его конструктивной сложностью, управление захватами затруднено, так как в современных осветительных арматурах электропатрон уплотнен. В основу изобретения поставлена задача разработки устройства, позволяющего повысить удобства эксплуатации. Поставленная задача решается за счет того, что устройство содержит штангу на верхнем конце которой жестко закреплена втулка с глухим торцом с парой подпружиненных захватов за колбу лампы с возможностью радиального вращениия в подвижной втулке с закрепленной парой подпружиненных захватов за осветительную арматуру. Средство для упралвения указанными захватами включает в себя привод в виде двуплечего рычага, средней частью шарнирно закрепленного к нижней части штанги, к одному плечу которого закреплены изолирующие канатики для взаимодействия с двумя парами захватов, а второе плечо выполнено в виде ручки, причем ручка удерживается фиксатором, закрепленным на штанге, при раскрытом положении захватов. На чертеже показано устройство, общий вид. Устройство содержит штанину 1 на верхнем конце которой закреплена втулка 2 с глухим торцом ограниченная в осевом перемещении подвижными ограничительными шайбами 3 с стопорными винтами 4 для возможности регулировки штанги 1 в вертикальном направлении. В торцу втулки 2 закреплены подпружиненные захваты 5 с эластичными накладками 6 обладающими фрикционными свойствами, регулируемые гайкойбарашкой 7 для ламп накаливания разной моности. На втулку 2 посажена втулка 8 между ограничительными шайбами 3. Штанга 1 с закрепленной втулкой 2 имеет возможность радиального враения в втулке 8, к которой закреплена вторая пара подпружиненных захватов с эластичными накладками 10 за осветительную арматуру 11, регулируемые гайкой-барашкой 12 для подгонки к разным типам арматур. Средство для управления захватами включает в себя привод в виде двуплечего рычага, средней частью шарнирно.закрепленного к нижней части штанги 1, одно плечо которого выполнено в виде ручки 13, а к второму закреплены изолирующие канатики 14, 15 для взаимодействия с двумя парами указанных захватов 5 и 9. Фиксатор 18 удерживает ручку 13 при открытом положении захватов. Устройство работает следующим образом: для вывинчивания перегоревших ламп в зависимости от типа осветительной арматуры и моности лампы производят регулировку огранчительными шайбами 3, винтами 4 и гайками 7, 12. Канатики 14, 15 подтягивают фиксируют на ручке 13, штангу 1 подводят верхним концом к арматуре 11, ставят ручку 13 на фиксатор 16, накладывают захваты на лампу и арматуру, отпускают ручку 13 с фиксатора 16 и, вращая штангу 1 против часово стрелки, вывинчивают лампу. Установку производят в обратном порядке.
