Пристрій для формування люмінофорного покриття на колби ртутнокварцевих ламп

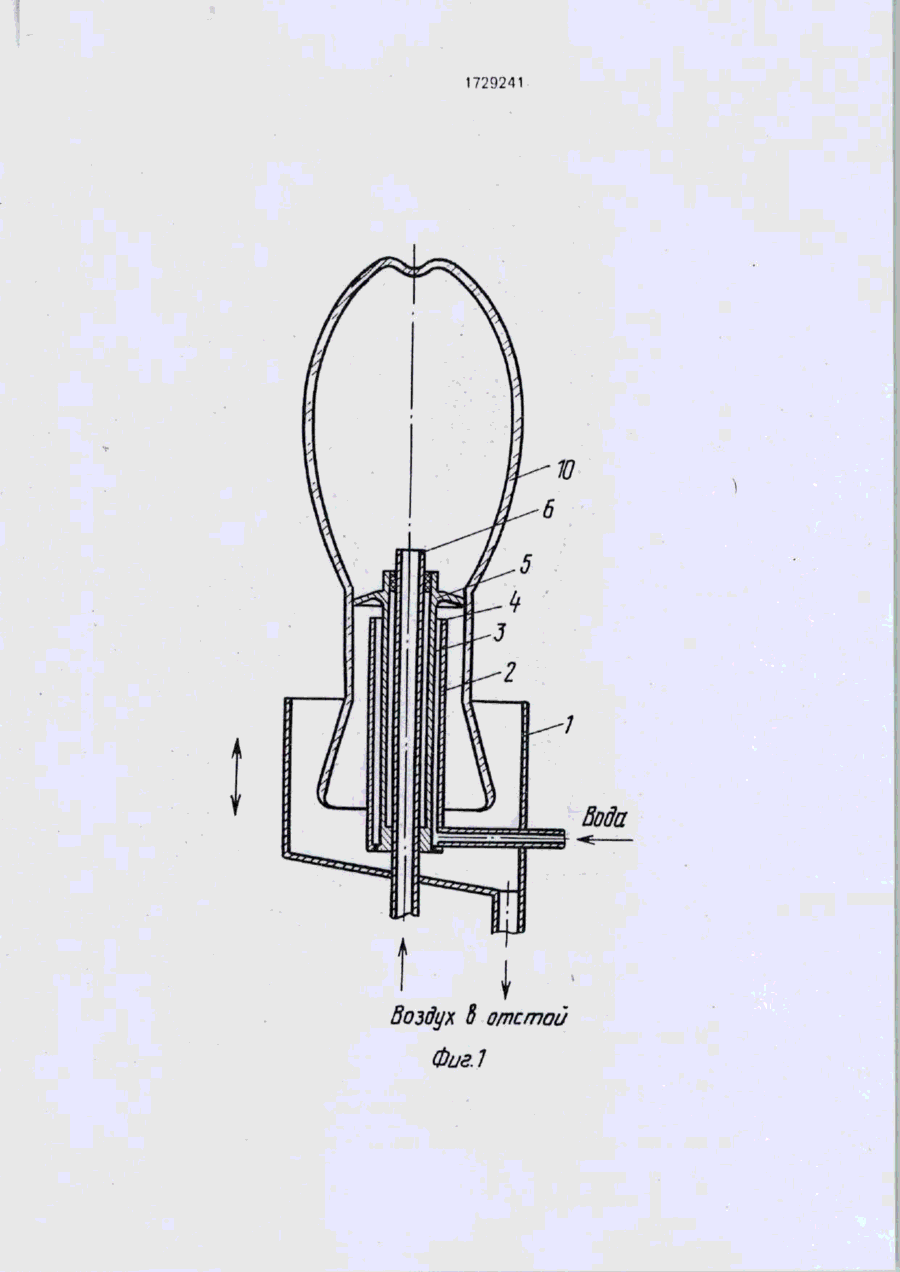

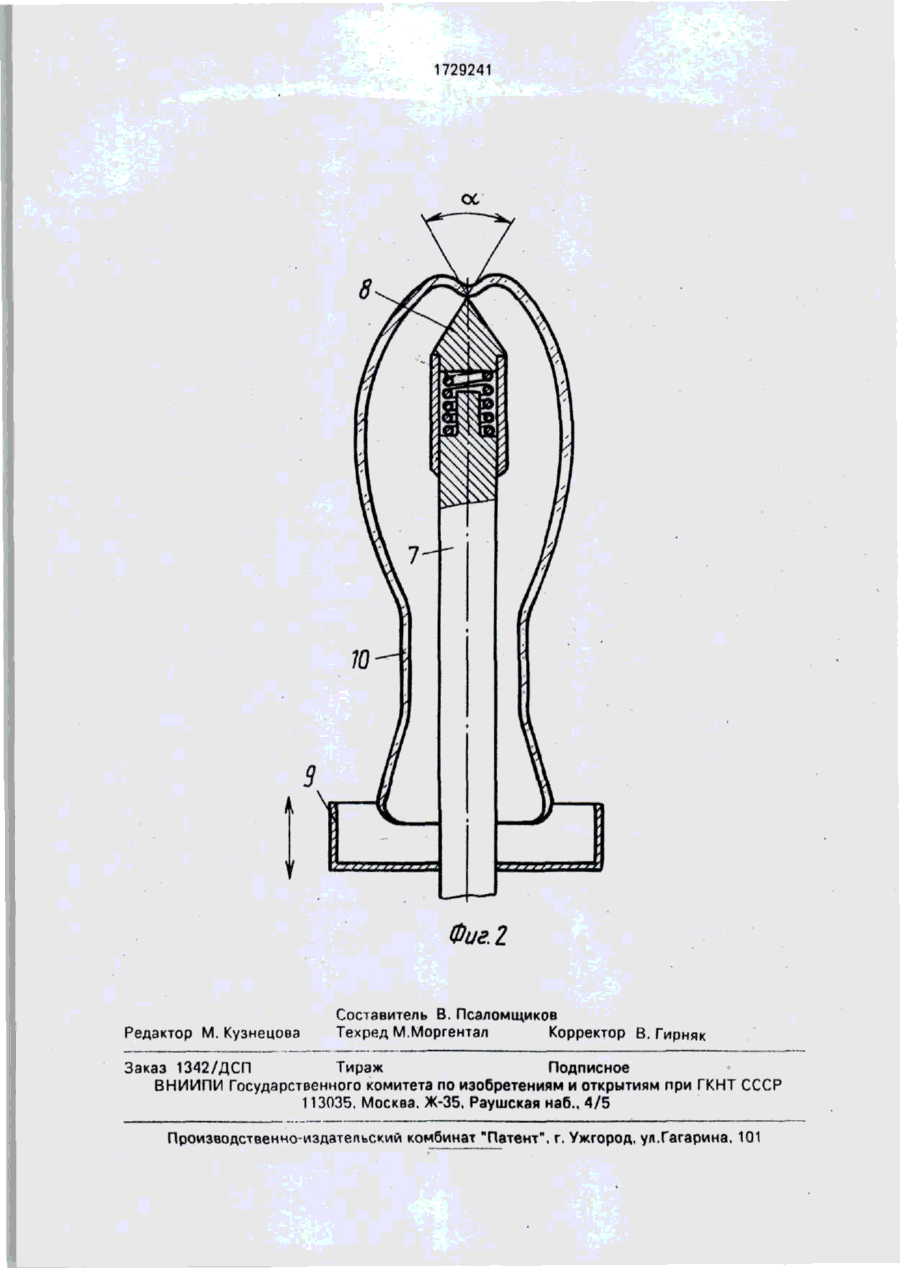

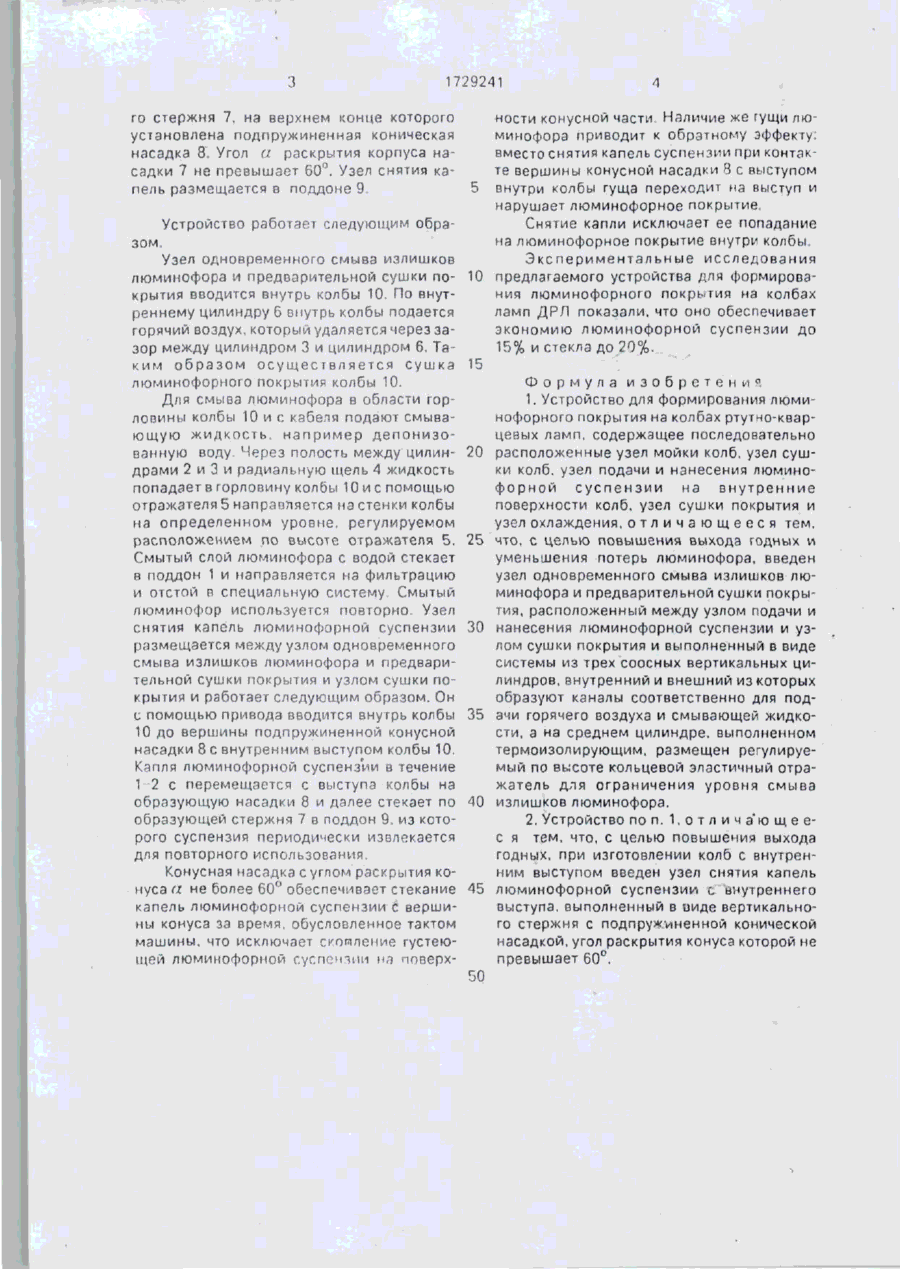

Изобретение относится к электротехнической промышленности, в частности к производству газоразрядных источников света. и может быть использовано при изготовлении ртутно-кварцевых ламп. Цель изобретения - п о в ы ш е н и е выхода г о д н ы х и уменьшение потерь люминофора. Для этого в известное устройство введен узел одновременного смыва излишков люминофора и предварительной сушки покрытия, содержащий металлический поддон 1, внешний 2, средний термоизолирующий 3 и внутренний 6 цилиндры, кольцевую щель 4 и кольцевой эластичный отражатель 5. Устройство также содержит узел мойки колб 10, узел сушки колб, узел подачи и нанесения люминофорной суспензии на внутреннюю поверхность колб, узел сушки покрытия и узел охлаждения. 2 ил. со С Изобретение относится к электротехнической промышленности, в частности к. производству газоразрядных источников света, и может быть использовано при изготовлении ртутно-кварцевых ламп. Целью изо£р? т ения является повышение выхода годных и уменьшение потерь люминофора. На фиг. 1 изображен узел одновременного смыва излишков люминофора и предварительной сушки покрытия, на фиг. 2 узел снятия капель люминофорной суспензии с внутреннего выступа. Устройство для формирования люминофорного покрытия на колбах ртутно-кварцевых ламп содержит последовательно расположенные узел мойки колб, узел сушки колб, узел подачи и нанесения люминофорной суспензии на внутреннюю поверхность колб, узел сушки покрытия узел охлажде15-92 ния и узел одновременного смыва излишков люминофора и предварительной сушки покрытия, содержащий металлический поддон 1, в котором установлены внешний цилиндр 2, средний термоизолирующий цилиндр 3, ограничивающие канал для подачи смывающей жидкости и образующие в верхней части кольцевую щель 4 для выхода смывающей жидкости. Верхний торец цилиндра 3 снабжен эластичным регулируемым по высоте отражателем 5 для ограничения уровня смыва покрытия и разделение выходящих потоков воздуха смывающей ж и д к о с т и . В н у т р и цилиндра 3 расположен внутренний цилиндр б для подачи горячего воздуха. Узел снабжен приводом для введения внутрь колбы. Устройство может быть снабжено узлом снятия капель люминофорной суспензии с внутреннего выступа, выполненным в виде вертикально ho ю 1729241 го стержня 7, на верхнем конце которого установлена подпружиненная коническая насадка 8. Угол а раскрытия корпуса насадки 7 не превышает 60°. Узел снятия капель размещается в поддоне 9. Устройство работает следующим образом. Узел одновременного смыва излишков люминофора и предварительной сушки покрытия вводится внутрь колбы 10. По внутреннему цилиндру 6 внутрь колбы подается горячий воздух, который удаляется через зазор между цилиндром 3 и цилиндром 6. Таким о б р а з о м осуществляется сушка люминофорного покрытия колбы 10. Для смыва люминофора в области горловины колбы 10 и с кабеля подают смывающую жидкость, например депонизовзнную воду. Через полость между цилиндрами 2 и 3 и радиальную щель 4 жидкость попадает в горловину колбы 10 и с помощью отражателя 5 направляется на стенки колбы на определенном уровне, регулируемом расположением по высоте отражателя 5. Смытый слой люминофора с водой стекает в поддон 1 и направляется на фильтрацию и отстой в специальную систему Смытый люминофор используется повторно. Узел снятия капель люминофорной суспензии размещается между узлом одновременного смыва излишков люминофора и предварительной сушки покрытия и узлом сушки покрытия и работает следующим образом. Он с помощью привода вводится внутрь колбы 10 до вершины подпружиненной конусной насадки 8 с внутренним выступом колбы 10. Капля люминофорной суспензии в течение 1 -2 с перемещается с выступа колбы на образующую насадки 8 и далее стекает по образующей стержня 7 в поддон 9. из которого суспензия периодически извлекается для повторного использования. Конусная насадка с углом раскрытия конуса а не более 60° обеспечивает стекание капель люминофорной суспензии с вершины конуса за время, обусловленное тактом машины, что исключает скопление густеющей люминофорной суспензии на поверх ности конусной части. Наличие же гущи люминофора приводит к обратному эффекту; вместо снятия капель суспензии при контакте вершины конусной насадки 8 с выступом 5 внутри колбы гуща переходит на выступ и нарушает люминофорное покрытие. Снятие капли исключает ее попадание на люминофорное покрытие внутри колбы. Экспериментальные исследования 10 предлагаемого устройства для формирования люминофорного покрь-тия на колбахламп ДРЛ показали, что оно обеспечивает экономию люминофорной суспензии до 15% истекла до 20%. 15 Формула изобретены0 1. Устройство для формирования люминофорного покрытия на колбах ртутно-кварцевых ламп, содержащее последовательно 20 расположенные узел мойки колб, узел сушки колб, узел подачи и нанесения люминофорной с у с п е н з и и на внутренние поверхности колб, узел сушки покрытия и узел охлаждения, о т л и ч а ю щ е е с я тем, 25 что, с целью повышения выхода годных и уменьшения потерь люминофора, введен узел одновременного смыва излишков люминофора и предварительной сушки покрытия, расположенный между узлом подачи и 30 нанесения люминофорной суспензии и узлом сушки покрытия и выполненный в виде системы из трех соосных вертикальных цилиндров, внутренний и внешний из которых образуют каналы соответственно для под35 зчи горячего воздуха и смывающей жидкости, а на среднем цилиндре, выполненном термоизолирующим, размещен регулируемый по высоте кольцевой эластичный отражатель для ограничения уровня смыва 40 излишков люминофора. 2. Устройство п о л . 1 , о т л и ч а ' ю щ е е с я тем, что, с целью повышения выхода годных, при изготовлении колб с внутренним выступом введен узел снятия капель 45 люминофорной суспензии с внутреннего выступа, выполненный в ииде вертикального стержня с подпружиненной конической насадкой, угол раскрытия конуса которой не превышает 60°. 50 1729241 Воздух 8 отстой ФигЛ 1729241 8 Фиг. 2 Редактор М. Кузнецова Составитель В. Псаломщиков Техред М.Моргентал Корректор В. Гирняк Заказ 1342/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
