Сонячний колектор
Номер патенту: 41237
Опубліковано: 12.05.2009
Автори: Козлов Ярослав Миколайович, Сухий Михайло Порфірійович, Сухий Костянтин Михайлович
Формула / Реферат
1. Сонячний колектор, що включає каркас, в якому розташований абсорбер з каналами для циркуляції теплоносія, поглинач сонячної енергії, прозору ізоляцію, розташовану над абсорбером, канали вводу та виводу робочої рідини та теплову ізоляцію, який відрізняється тим, що абсорбер виконано двоярусним, при цьому у верхньому ярусі абсорбера розташований поглинач сонячної енергії, виконаний з вуглецевого волокна.
2. Сонячний колектор за п. 1, який відрізняється тим, що абсорбер та прозора ізоляція виконані із стільникового полікарбонату.
3. Сонячний колектор за п. 2, який відрізняється тим, що прохідні канали для циркуляції робочої рідини розташовані над поглиначем сонячної енергії.
Текст

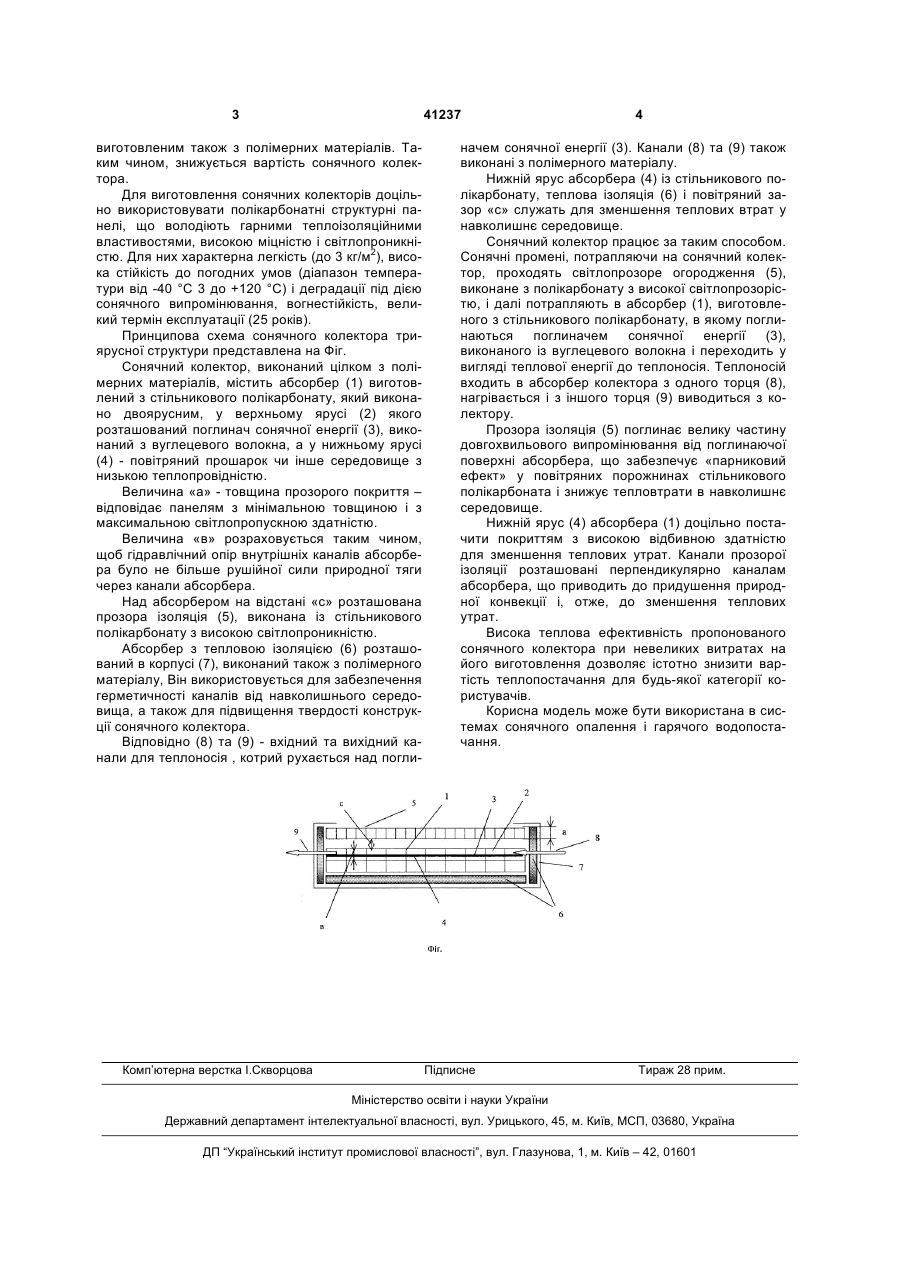

1. Сонячний колектор, що включає каркас, в якому розташований абсорбер з каналами для циркуляції теплоносія, поглинач сонячної енергії, 3 41237 виготовленим також з полімерних матеріалів. Таким чином, знижується вартість сонячного колектора. Для виготовлення сонячних колекторів доцільно використовувати полікарбонатні структурні панелі, що володіють гарними теплоізоляційними властивостями, високою міцністю і світлопроникні2 стю. Для них характерна легкість (до 3 кг/м ), висока стійкість до погодних умов (діапазон температури від -40 °С 3 до +120 °С) і деградації під дією сонячного випромінювання, вогнестійкість, великий термін експлуатації (25 років). Принципова схема сонячного колектора триярусної структури представлена на Фіг. Сонячний колектор, виконаний цілком з полімерних матеріалів, містить абсорбер (1) виготовлений з стільникового полікарбонату, який виконано двоярусним, у верхньому ярусі (2) якого розташований поглинач сонячної енергії (3), виконаний з вуглецевого волокна, а у нижньому ярусі (4) - повітряний прошарок чи інше середовище з низькою теплопровідністю. Величина «а» - товщина прозорого покриття – відповідає панелям з мінімальною товщиною і з максимальною світлопропускною здатністю. Величина «в» розраховується таким чином, щоб гідравлічний опір внутрішніх каналів абсорбера було не більше рушійної сили природної тяги через канали абсорбера. Над абсорбером на відстані «с» розташована прозора ізоляція (5), виконана із стільникового полікарбонату з високою світлопроникністю. Абсорбер з тепловою ізоляцією (6) розташований в корпусі (7), виконаний також з полімерного матеріалу, Він використовується для забезпечення герметичності каналів від навколишнього середовища, а також для підвищення твердості конструкції сонячного колектора. Відповідно (8) та (9) - вхідний та вихідний канали для теплоносія , котрий рухається над погли Комп’ютерна верстка І.Скворцова 4 начем сонячної енергії (3). Канали (8) та (9) також виконані з полімерного матеріалу. Нижній ярус абсорбера (4) із стільникового полікарбонату, теплова ізоляція (6) і повітряний зазор «с» служать для зменшення теплових втрат у навколишнє середовище. Сонячний колектор працює за таким способом. Сонячні промені, потрапляючи на сонячний колектор, проходять світлопрозоре огородження (5), виконане з полікарбонату з високої світлопрозорістю, і далі потрапляють в абсорбер (1), виготовленого з стільникового полікарбонату, в якому поглинаються поглиначем сонячної енергії (3), виконаного із вуглецевого волокна і переходить у вигляді теплової енергії до теплоносія. Теплоносій входить в абсорбер колектора з одного торця (8), нагрівається і з іншого торця (9) виводиться з колектору. Прозора ізоляція (5) поглинає велику частину довгохвильового випромінювання від поглинаючої поверхні абсорбера, що забезпечує «парниковий ефект» у повітряних порожнинах стільникового полікарбоната і знижує тепловтрати в навколишнє середовище. Нижній ярус (4) абсорбера (1) доцільно постачити покриттям з високою відбивною здатністю для зменшення теплових утрат. Канали прозорої ізоляції розташовані перпендикулярно каналам абсорбера, що приводить до придушення природної конвекції і, отже, до зменшення теплових утрат. Висока теплова ефективність пропонованого сонячного колектора при невеликих витратах на його виготовлення дозволяє істотно знизити вартість теплопостачання для будь-якої категорії користувачів. Корисна модель може бути використана в системах сонячного опалення і гарячого водопостачання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSolar collector
Автори англійськоюSukhyi Mykhailo Porfyriiovych, Kozlov Yaroslav Makolaiovych, Sukhyi Kostiantyn Mykhailovych
Назва патенту російськоюСолнечный коллектор
Автори російськоюСухый Михаил Порфириевич, Козлов Ярослав Николаевич, Сухий Константин Михайлович
