Роликовий блок поліспастної системи
Номер патенту: 41379
Опубліковано: 25.05.2009
Автори: Мелащенко Володимир Антонович, Солоніченко Юрій Миколайович, Черноусов Анатолій Миколайович
Формула / Реферат
Роликовий блок поліспастної системи, що складається з корпуса, який обгинає канат, який відрізняється тим, що корпус складається з двох щоковин у вигляді двох рівнобіжних пластин, закріплених до основи, при цьому між щоковинами розташовані ролики, які виконані з можливістю обертання і з бічною жолобчастою поверхнею, причому осі роликів утворюють дугу в проекції на площину, рівнобіжну щоковинам, і взаємодіють з підшипниками, закріпленими до їхнього тіла.
Текст

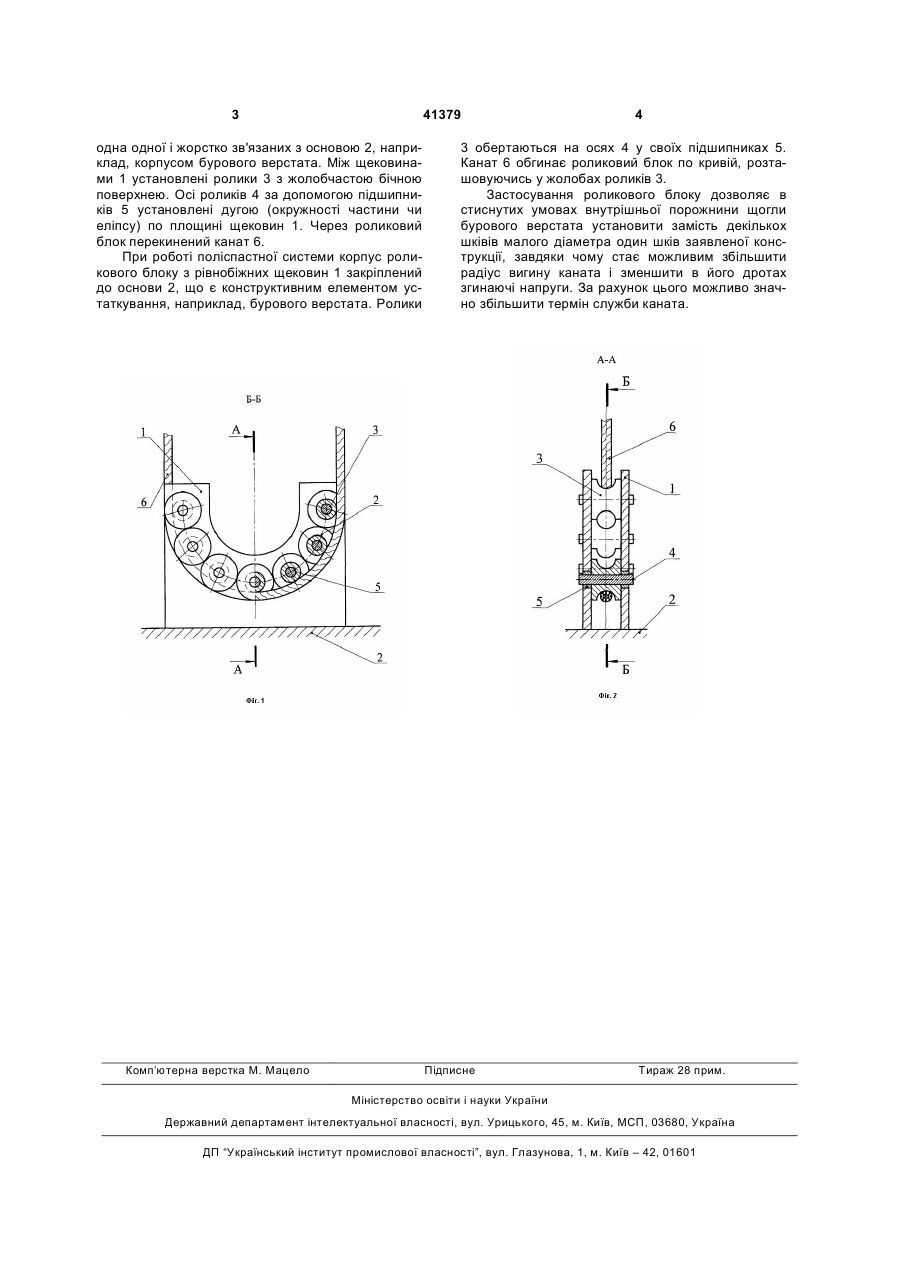

Роликовий блок поліспастної системи, що складається з корпуса, який обгинає канат, який 3 41379 одна одної і жорстко зв'язаних з основою 2, наприклад, корпусом бурового верстата. Між щековинами 1 установлені ролики 3 з жолобчастою бічною поверхнею. Осі роликів 4 за допомогою підшипників 5 установлені дугою (окружності частини чи еліпсу) по площині щековин 1. Через роликовий блок перекинений канат 6. При роботі поліспастної системи корпус роликового блоку з рівнобіжних щековин 1 закріплений до основи 2, що є конструктивним елементом устаткування, наприклад, бурового верстата. Ролики Комп’ютерна верстка М. Мацело 4 3 обертаються на осях 4 у своїх підшипниках 5. Канат 6 обгинає роликовий блок по кривій, розташовуючись у жолобах роликів 3. Застосування роликового блоку дозволяє в стиснутих умовах внутрішньої порожнини щогли бурового верстата установити замість декількох шківів малого діаметра один шків заявленої конструкції, завдяки чому стає можливим збільшити радіус вигину каната і зменшити в його дротах згинаючі напруги. За рахунок цього можливо значно збільшити термін служби каната. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller block of block-and-tackle system
Автори англійськоюSolonichenko Yurii Mykolaiovych, Melaschenko Volodymyr Antonovych, Chernousov Anatolii Mykolaiovych
Назва патенту російськоюРоликовый блок полиспастной системы
Автори російськоюСолониченко Юрий Николаевич, Мелащенко Владимир Антонович, Черноусов Анатолий Николаевич
МПК / Мітки
МПК: B66D 3/00
Мітки: блок, поліспастної, системі, роликовий
