Шків поліспастової системи верстата шарошкового буріння
Номер патенту: 41096
Опубліковано: 12.05.2009
Автори: Мелащенко Володимир Антонович, Солоніченко Юрій Миколайович, Черноусов Анатолій Миколайович
Формула / Реферат
Шків поліспастової системи верстата шарошкового буріння у вигляді півблока, по периметру якого встановлені ролики з жолобчастою бічною поверхнею для розміщення каната поліспаста, який відрізняється тим, що ролики розміщені між опорними стійками, виконаними у вигляді паралельних пластин, оснащених наскрізними отворами, у які встановлені осі роликів, а із зовнішньої сторони опорних стійок суміжно розташовані і закріплені до них щоковини у вигляді пластин, у яких виконані циліндричні виїмки і розміщені кінцеві частини осей роликів.
Текст

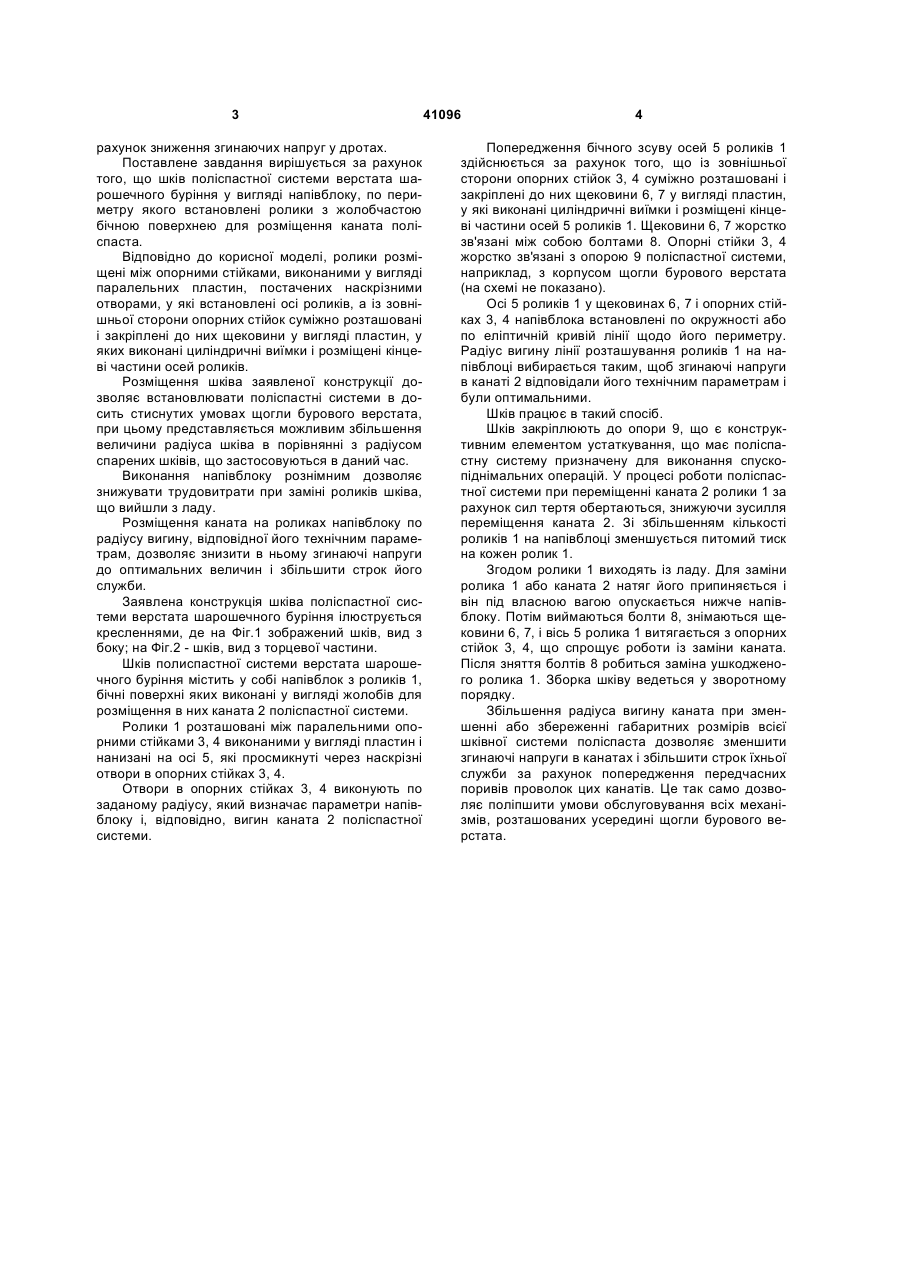

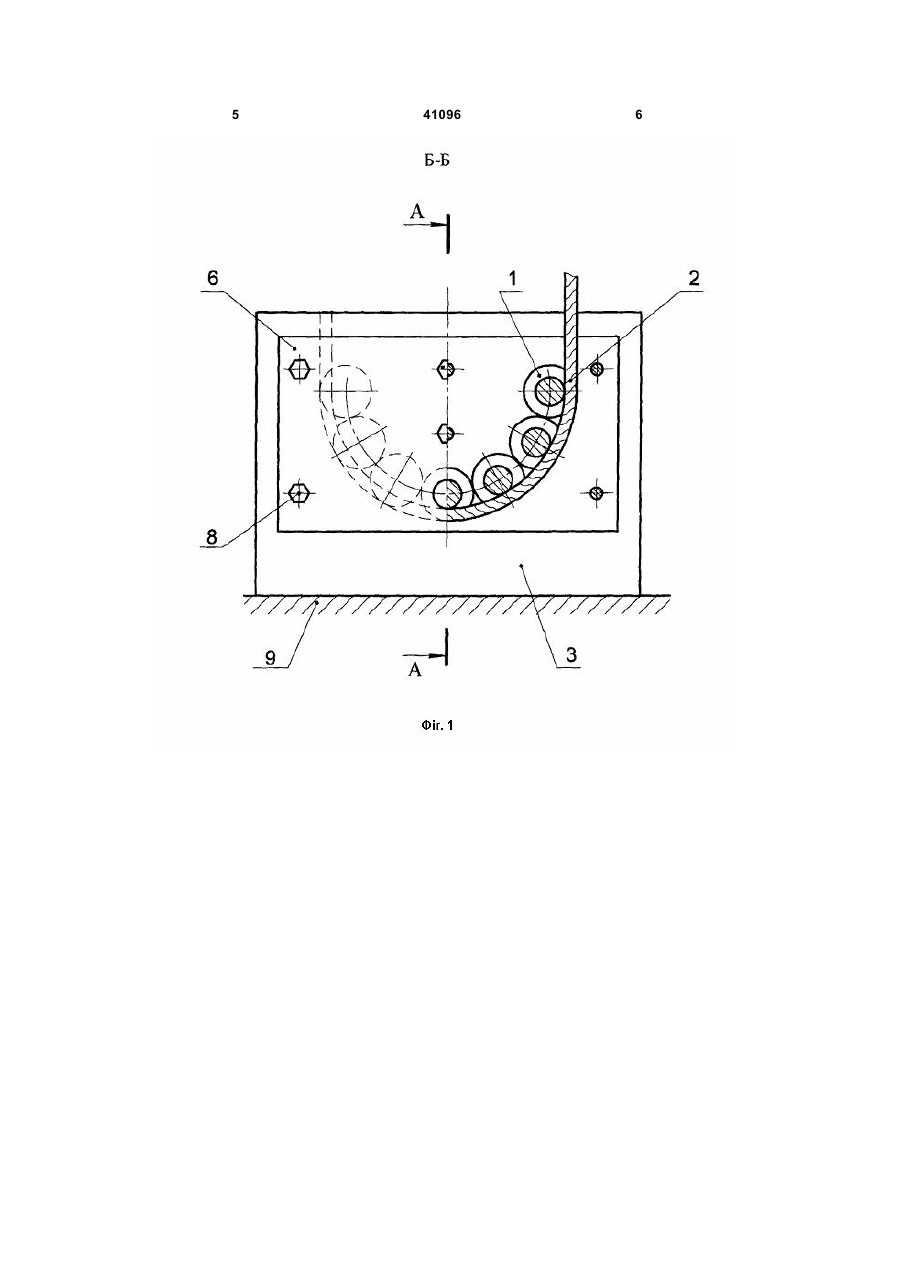

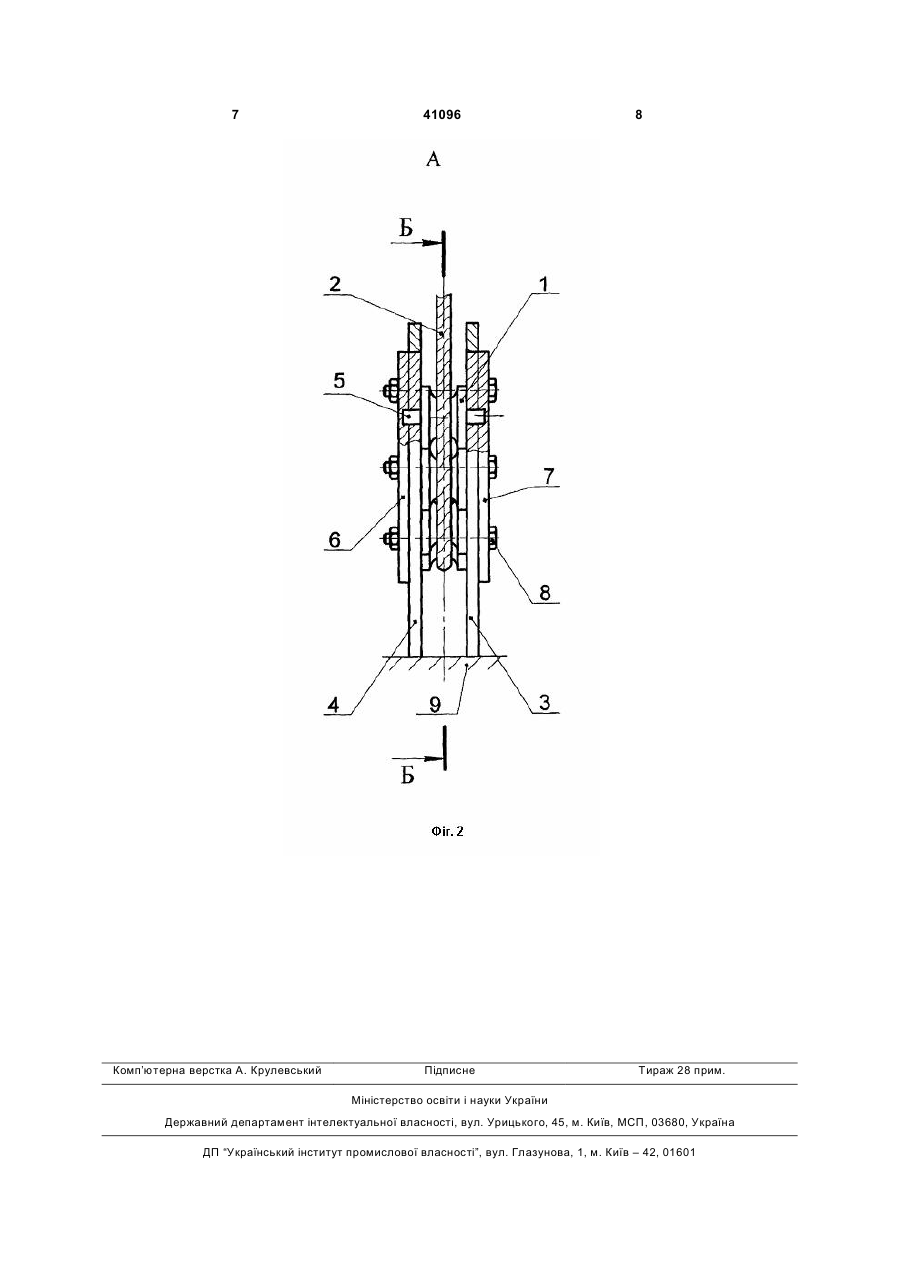

Шків поліспастової системи верстата шарошкового буріння у вигляді півблока, по периметру 3 рахунок зниження згинаючих напруг у дротах. Поставлене завдання вирішується за рахунок того, що шків поліспастної системи верстата шарошечного буріння у вигляді напівблоку, по периметру якого встановлені ролики з жолобчастою бічною поверхнею для розміщення каната поліспаста. Відповідно до корисної моделі, ролики розміщені між опорними стійками, виконаними у вигляді паралельних пластин, постачених наскрізними отворами, у які встановлені осі роликів, а із зовнішньої сторони опорних стійок суміжно розташовані і закріплені до них щековини у вигляді пластин, у яких виконані циліндричні виїмки і розміщені кінцеві частини осей роликів. Розміщення шківа заявленої конструкції дозволяє встановлювати поліспастні системи в досить стиснутих умовах щогли бурового верстата, при цьому представляється можливим збільшення величини радіуса шківа в порівнянні з радіусом спарених шківів, що застосовуються в даний час. Виконання напівблоку рознімним дозволяє знижувати трудовитрати при заміні роликів шківа, що вийшли з ладу. Розміщення каната на роликах напівблоку по радіусу вигину, відповідної його технічним параметрам, дозволяє знизити в ньому згинаючі напруги до оптимальних величин і збільшити строк його служби. Заявлена конструкція шківа поліспастної системи верстата шарошечного буріння ілюструється кресленнями, де на Фіг.1 зображений шків, вид з боку; на Фіг.2 - шків, вид з торцевої частини. Шків полиспастної системи верстата шарошечного буріння містить у собі напівблок з роликів 1, бічні поверхні яких виконані у вигляді жолобів для розміщення в них каната 2 поліспастної системи. Ролики 1 розташовані між паралельними опорними стійками 3, 4 виконаними у вигляді пластин і нанизані на осі 5, які просмикнуті через наскрізні отвори в опорних стійках 3, 4. Отвори в опорних стійках 3, 4 виконують по заданому радіусу, який визначає параметри напівблоку і, відповідно, вигин каната 2 поліспастної системи. 41096 4 Попередження бічного зсуву осей 5 роликів 1 здійснюється за рахунок того, що із зовнішньої сторони опорних стійок 3, 4 суміжно розташовані і закріплені до них щековини 6, 7 у вигляді пластин, у які виконані циліндричні виїмки і розміщені кінцеві частини осей 5 роликів 1. Щековини 6, 7 жорстко зв'язані між собою болтами 8. Опорні стійки 3, 4 жорстко зв'язані з опорою 9 поліспастної системи, наприклад, з корпусом щогли бурового верстата (на схемі не показано). Осі 5 роликів 1 у щековинах 6, 7 і опорних стійках 3, 4 напівблока встановлені по окружності або по еліптичній кривій лінії щодо його периметру. Радіус вигину лінії розташування роликів 1 на напівблоці вибирається таким, щоб згинаючі напруги в канаті 2 відповідали його технічним параметрам і були оптимальними. Шків працює в такий спосіб. Шків закріплюють до опори 9, що є конструктивним елементом устаткування, що має поліспастну систему призначену для виконання спускопіднімальних операцій. У процесі роботи поліспастної системи при переміщенні каната 2 ролики 1 за рахунок сил тертя обертаються, знижуючи зусилля переміщення каната 2. Зі збільшенням кількості роликів 1 на напівблоці зменшується питомий тиск на кожен ролик 1. Згодом ролики 1 виходять із ладу. Для заміни ролика 1 або каната 2 натяг його припиняється і він під власною вагою опускається нижче напівблоку. Потім виймаються болти 8, знімаються щековини 6, 7, і вісь 5 ролика 1 витягається з опорних стійок 3, 4, що спрощує роботи із заміни каната. Після зняття болтів 8 робиться заміна ушкодженого ролика 1. Зборка шківу ведеться у зворотному порядку. Збільшення радіуса вигину каната при зменшенні або збереженні габаритних розмірів всієї шківної системи поліспаста дозволяє зменшити згинаючі напруги в канатах і збільшити строк їхньої служби за рахунок попередження передчасних поривів проволок цих канатів. Це так само дозволяє поліпшити умови обслуговування всіх механізмів, розташованих усередині щогли бурового верстата. 5 41096 6 7 Комп’ютерна верстка А. Крулевський 41096 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPulley of block-and-tackle system of roller drilling machine
Автори англійськоюSolonichenko Yurii Mykolaiovych, Melaschenko Volodymyr Antonovych, Chernousov Anatolii Mykolaiovych
Назва патенту російськоюШкив полиспастовой системы станка шарошечного бурения
Автори російськоюСолониченко Юрий Николаевич, Мелащенко Владимир Антонович, Черноусов Анатолий Николаевич
МПК / Мітки
МПК: B66D 3/00
Мітки: шків, шарошкового, верстата, буріння, поліспастової, системі
