Поверхнево-активне середовище для нанесення покриттів фрикційно-механічним методом

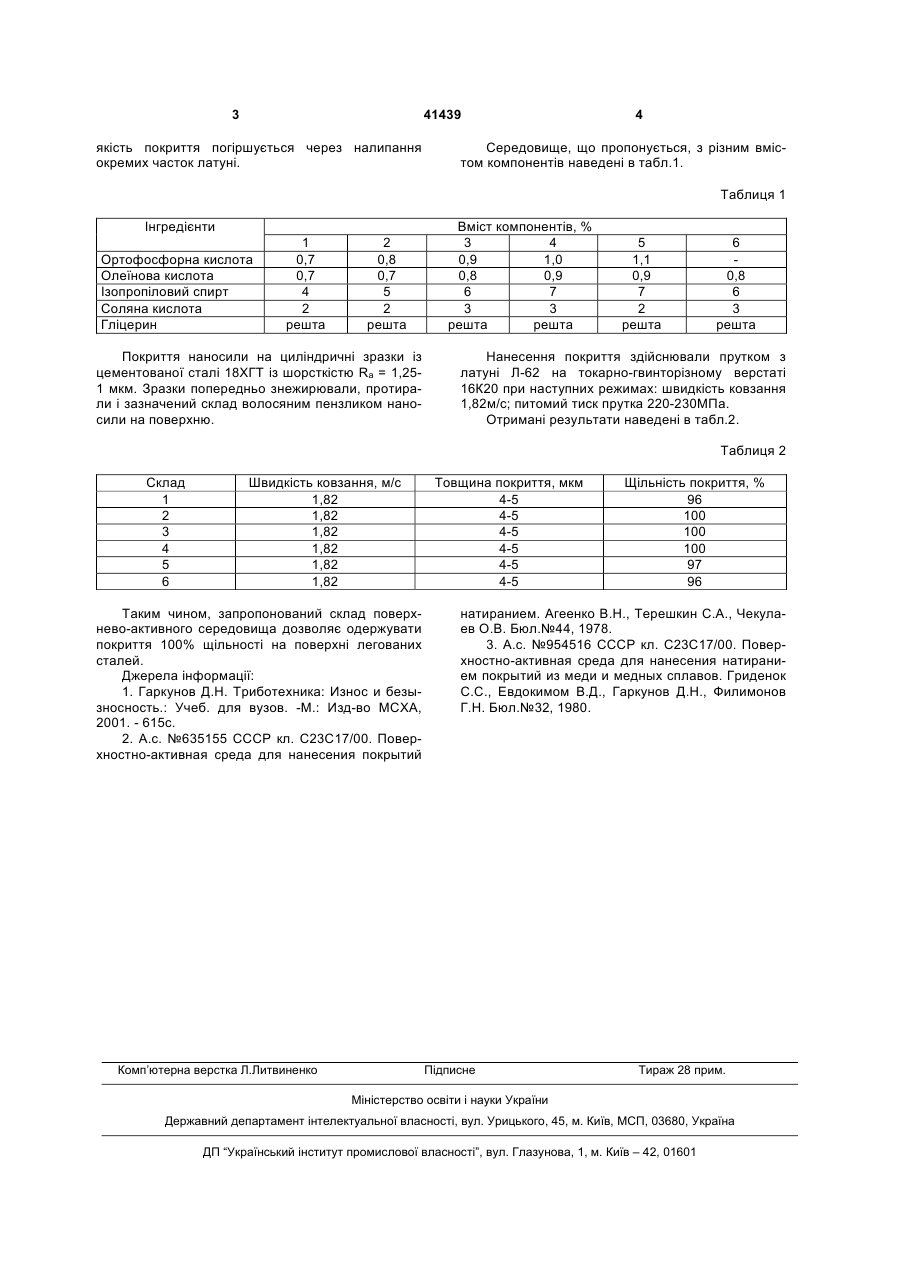

Поверхнево-активне середовище для нанесення покриттів фрикційно-механічним методом, що містить соляну кислоту, гліцерин, ізопропіловий спирт і олеїнову кислоту, яке відрізняється тим, що воно додатково містить ортофосфорну кислоту при наступному співвідношенні компонентів, ваг. %: ортофосфорна кислота 0,8-1 олеїнова кислота 0,7-0,9 ізопропіловий спирт 4-7% соляна кислота (пит. вага 1,19 г/см3) 2-3% гліцерин решта. (19) (21) u200814103 (22) 08.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) КРОПІВНИЙ ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, ШЕПЕЛЕНКО ІГОР ВІТАЛІЙОВИЧ, UA, ПАВЛЮК-МОРОЗ ВОЛОДИМИР АНДРІЙОВИЧ, UA, ЧЕРКУН ВІТАЛІЙ ВОЛОДИМИРОВИЧ, UA, КРАСОТА МИХАЙЛО ВІТАЛІЙОВИЧ, UA, СОКОЛЕНКО ІВАН МИКОЛАЙОВИЧ, UA (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 41439 якість покриття погіршується через налипання окремих часток латуні. 4 Середовище, що пропонується, з різним вмістом компонентів наведені в табл.1. Таблиця 1 Інгредієнти Ортофосфорна кислота Олеїнова кислота Ізопропіловий спирт Соляна кислота Гліцерин 1 0,7 0,7 4 2 решта 2 0,8 0,7 5 2 решта Покриття наносили на циліндричні зразки із цементованої сталі 18ХГТ із шорсткістю Ra = 1,251 мкм. Зразки попередньо знежирювали, протирали і зазначений склад волосяним пензликом наносили на поверхню. Вміст компонентів, % 3 4 0,9 1,0 0,8 0,9 6 7 3 3 решта решта 5 1,1 0,9 7 2 решта 6 0,8 6 3 решта Нанесення покриття здійснювали прутком з латуні Л-62 на токарно-гвинторізному верстаті 16К20 при наступних режимах: швидкість ковзання 1,82м/с; питомий тиск прутка 220-230МПа. Отримані результати наведені в табл.2. Таблиця 2 Склад 1 2 3 4 5 6 Швидкість ковзання, м/с 1,82 1,82 1,82 1,82 1,82 1,82 Таким чином, запропонований склад поверхнево-активного середовища дозволяє одержувати покриття 100% щільності на поверхні легованих сталей. Джерела інформації: 1. Гаркунов Д.Н. Триботехника: Износ и безызносность.: Учеб. для вузов. -М.: Изд-во МСХА, 2001. - 615с. 2. А.с. №635155 СССР кл. С23С17/00. Поверхностно-активная среда для нанесения покрытий Комп’ютерна верстка Л.Литвиненко Товщина покриття, мкм 4-5 4-5 4-5 4-5 4-5 4-5 Щільність покриття, % 96 100 100 100 97 96 натиранием. Агеенко В.Н., Терешкин С.А., Чекулаев О.В. Бюл.№44, 1978. 3. А.с. №954516 СССР кл. С23С17/00. Поверхностно-активная среда для нанесения натиранием покрытий из меди и медных сплавов. Гриденок С.С., Евдокимом В.Д., Гаркунов Д.Н., Филимонов Г.Н. Бюл.№32, 1980. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
