Композиційний полімерний матеріал

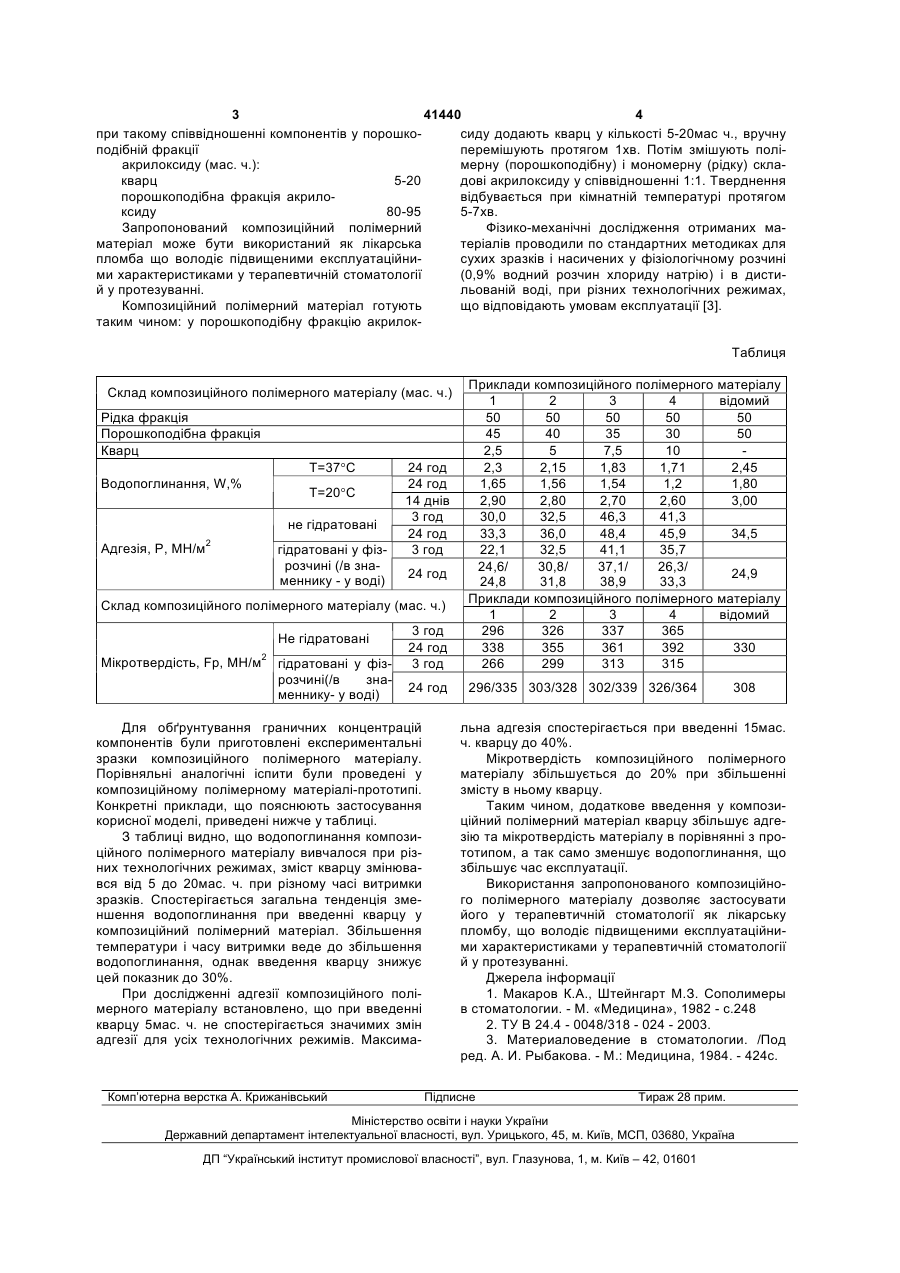

Композиційний полімерний матеріал, який містить порошкоподібну фракцію акрилоксиду, 3 41440 4 сиду додають кварц у кількості 5-20мас ч., вручну при такому співвідношенні компонентів у порошкоперемішують протягом 1хв. Потім змішують поліподібній фракції мерну (порошкоподібну) і мономерну (рідку) склаакрилоксиду (мас. ч.): дові акрилоксиду у співвідношенні 1:1. Тверднення кварц 5-20 порошкоподібна фракція акриловідбувається при кімнатній температурі протягом 80-95 5-7хв. ксиду Запропонований композиційний полімерний Фізико-механічні дослідження отриманих маматеріал може бути використаний як лікарська теріалів проводили по стандартних методиках для пломба що володіє підвищеними експлуатаційнисухих зразків і насичених у фізіологічному розчині ми характеристиками у терапевтичній стоматології (0,9% водний розчин хлориду натрію) і в дистий у протезуванні. льованій воді, при різних технологічних режимах, Композиційний полімерний матеріал готують що відповідають умовам експлуатації [3]. таким чином: у порошкоподібну фракцію акрилокТаблиця 3 год 24 год 3 год Приклади композиційного полімерного матеріалу 1 2 3 4 відомий 50 50 50 50 50 45 40 35 30 50 2,5 5 7,5 10 2,3 2,15 1,83 1,71 2,45 1,65 1,56 1,54 1,2 1,80 2,90 2,80 2,70 2,60 3,00 30,0 32,5 46,3 41,3 33,3 36,0 48,4 45,9 34,5 22,1 32,5 41,1 35,7 24,6/ 30,8/ 37,1/ 26,3/ 24,9 24,8 31,8 38,9 33,3 Приклади композиційного полімерного матеріалу 1 2 3 4 відомий 296 326 337 365 338 355 361 392 330 266 299 313 315 24 год 296/335 303/328 302/339 326/364 Склад композиційного полімерного матеріалу (мас. ч.) Рідка фракція Порошкоподібна фракція Кварц Т=37°С Водопоглинання, W,% Т=20°С не гідратовані 2 Адгезія, Р, МН/м гідратовані у фізрозчині (/в знаменнику - у воді) 24 год 24 год 14 днів 3 год 24 год 3 год 24 год Склад композиційного полімерного матеріалу (мас. ч.) Не гідратовані Мікротвердість, Fp, МН/м2 гідратовані у фізрозчині(/в знаменнику- у воді) Для обґрунтування граничних концентрацій компонентів були приготовлені експериментальні зразки композиційного полімерного матеріалу. Порівняльні аналогічні іспити були проведені у композиційному полімерному матеріалі-прототипі. Конкретні приклади, що пояснюють застосування корисної моделі, приведені нижче у таблиці. З таблиці видно, що водопоглинання композиційного полімерного матеріалу вивчалося при різних технологічних режимах, зміст кварцу змінювався від 5 до 20мас. ч. при різному часі витримки зразків. Спостерігається загальна тенденція зменшення водопоглинання при введенні кварцу у композиційний полімерний матеріал. Збільшення температури і часу витримки веде до збільшення водопоглинання, однак введення кварцу знижує цей показник до 30%. При дослідженні адгезії композиційного полімерного матеріалу встановлено, що при введенні кварцу 5мас. ч. не спостерігається значимих змін адгезії для усіх технологічних режимів. Максима Комп’ютерна верстка А. Крижанівський 308 льна адгезія спостерігається при введенні 15мас. ч. кварцу до 40%. Мікротвердість композиційного полімерного матеріалу збільшується до 20% при збільшенні змісту в ньому кварцу. Таким чином, додаткове введення у композиційний полімерний матеріал кварцу збільшує адгезію та мікротвердість матеріалу в порівнянні з прототипом, а так само зменшує водопоглинання, що збільшує час експлуатації. Використання запропонованого композиційного полімерного матеріалу дозволяє застосувати його у терапевтичній стоматології як лікарську пломбу, що володіє підвищеними експлуатаційними характеристиками у терапевтичній стоматології й у протезуванні. Джерела інформації 1. Макаров К.А., Штейнгарт М.З. Сополимеры в стоматологии. - М. «Медицина», 1982 - с.248 2. ТУ В 24.4 - 0048/318 - 024 - 2003. 3. Материаловедение в стоматологии. /Под ред. А. И. Рыбакова. - М.: Медицина, 1984. - 424с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
