Спосіб діагностики тріщинуватості гірських порід

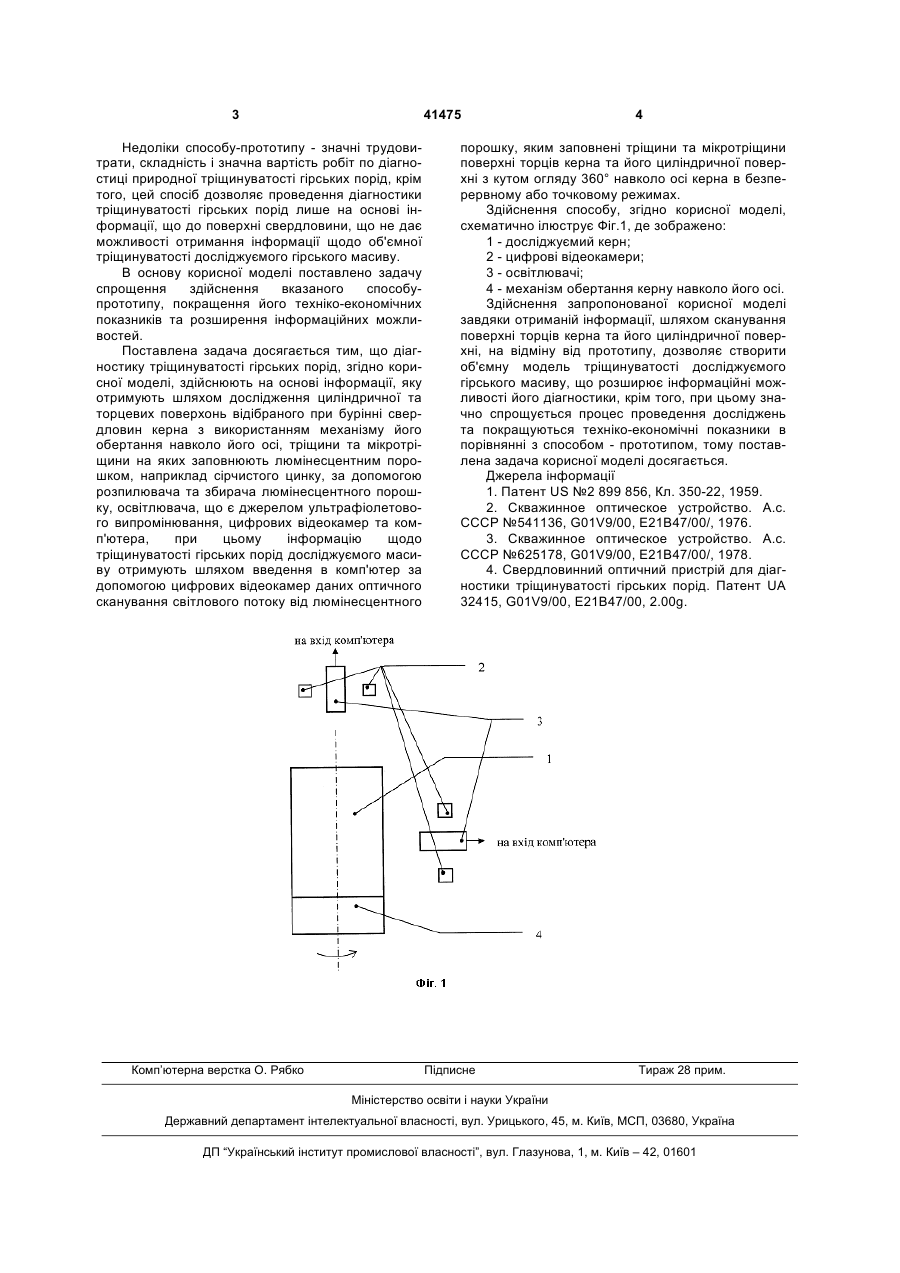

Спосіб діагностики тріщинуватості гірських порід, що включає відбір керна, використання люмінесцентного порошку, розпилювача та збирача люмінесцентного порошку, освітлювача, що є 3 41475 Недоліки способу-прототипу - значні трудовитрати, складність і значна вартість робіт по діагностиці природної тріщинуватості гірських порід, крім того, цей спосіб дозволяє проведення діагностики тріщинуватості гірських порід лише на основі інформації, що до поверхні свердловини, що не дає можливості отримання інформації щодо об'ємної тріщинуватості досліджуємого гірського масиву. В основу корисної моделі поставлено задачу спрощення здійснення вказаного способупрототипу, покращення його техніко-економічних показників та розширення інформаційних можливостей. Поставлена задача досягається тим, що діагностику тріщинуватості гірських порід, згідно корисної моделі, здійснюють на основі інформації, яку отримують шляхом дослідження циліндричної та торцевих поверхонь відібраного при бурінні свердловин керна з використанням механізму його обертання навколо його осі, тріщини та мікротріщини на яких заповнюють люмінесцентним порошком, наприклад сірчистого цинку, за допомогою розпилювача та збирача люмінесцентного порошку, освітлювача, що є джерелом ультрафіолетового випромінювання, цифрових відеокамер та комп'ютера, при цьому інформацію щодо тріщинуватості гірських порід досліджуємого масиву отримують шляхом введення в комп'ютер за допомогою цифрових відеокамер даних оптичного сканування світлового потоку від люмінесцентного Комп’ютерна верстка О. Рябко 4 порошку, яким заповнені тріщини та мікротріщини поверхні торців керна та його циліндричної поверхні з кутом огляду 360° навколо осі керна в безперервному або точковому режимах. Здійснення способу, згідно корисної моделі, схематично ілюструє Фіг.1, де зображено: 1 - досліджуємий керн; 2 - цифрові відеокамери; 3 - освітлювачі; 4 - механізм обертання керну навколо його осі. Здійснення запропонованої корисної моделі завдяки отриманій інформації, шляхом сканування поверхні торців керна та його циліндричної поверхні, на відміну від прототипу, дозволяє створити об'ємну модель тріщинуватості досліджуємого гірського масиву, що розширює інформаційні можливості його діагностики, крім того, при цьому значно спрощується процес проведення досліджень та покращуються техніко-економічні показники в порівнянні з способом - прототипом, тому поставлена задача корисної моделі досягається. Джерела інформації 1. Патент US №2 899 856, Кл. 350-22, 1959. 2. Скважинное оптическое устройство. А.с. СССР №541136, G01V9/00, Е21В47/00/, 1976. 3. Скважинное оптическое устройство. А.с. СССР №625178, G01V9/00, Е21В47/00/, 1978. 4. Свердловинний оптичний пристрій для діагностики тріщинуватості гірських порід. Патент UA 32415, G01V9/00, Е21В47/00, 2.00g. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
