Пристрій для передачі двох потоків світла через світловод

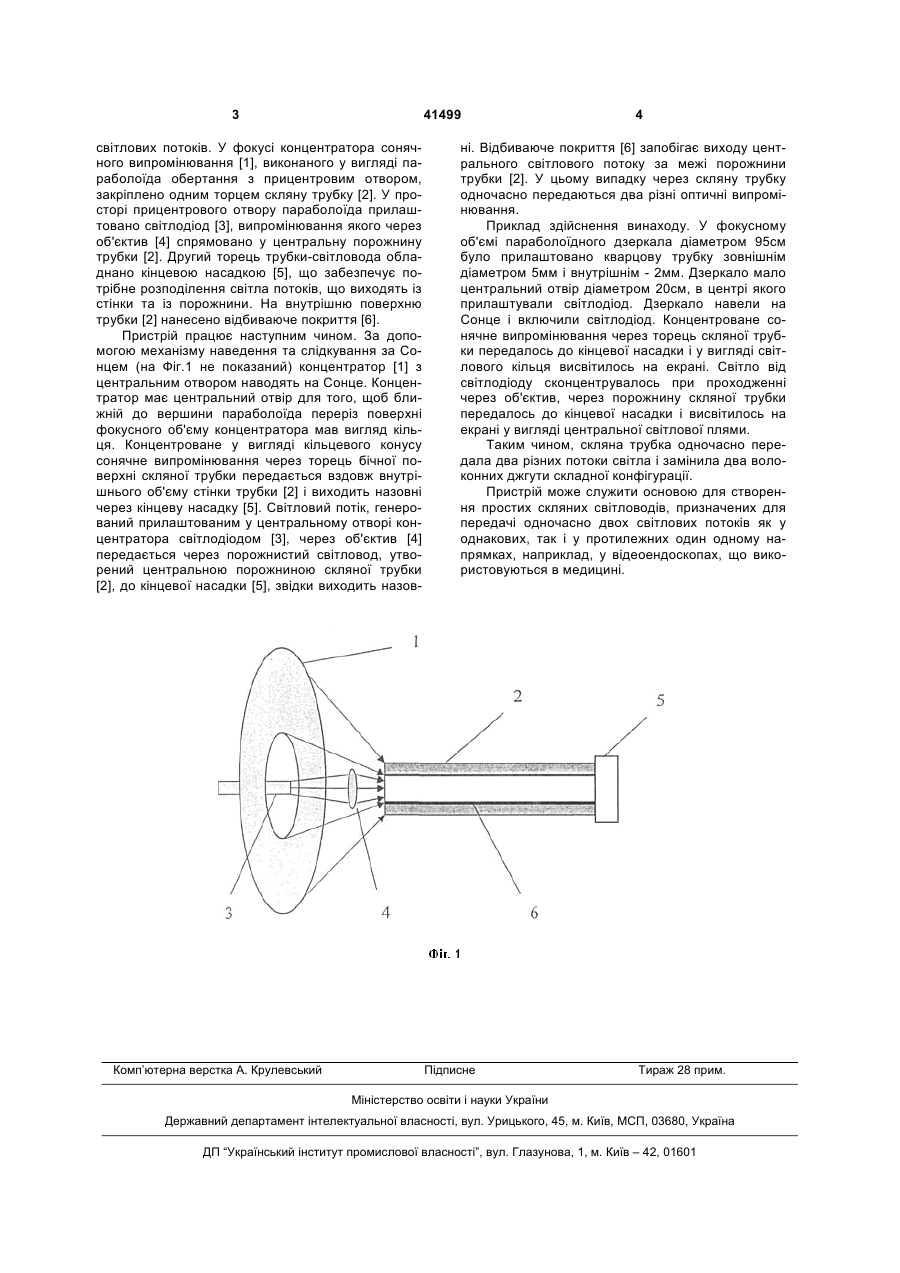

Пристрій для передачі двох потоків світла 3 41499 світлових потоків. У фокусі концентратора сонячного випромінювання [1], виконаного у вигляді параболоїда обертання з прицентровим отвором, закріплено одним торцем скляну трубку [2]. У просторі прицентрового отвору параболоїда прилаштовано світлодіод [3], випромінювання якого через об'єктив [4] спрямовано у центральну порожнину трубки [2]. Другий торець трубки-світловода обладнано кінцевою насадкою [5], що забезпечує потрібне розподілення світла потоків, що виходять із стінки та із порожнини. На внутрішню поверхню трубки [2] нанесено відбиваюче покриття [6]. Пристрій працює наступним чином. За допомогою механізму наведення та слідкування за Сонцем (на Фіг.1 не показаний) концентратор [1] з центральним отвором наводять на Сонце. Концентратор має центральний отвір для того, щоб ближній до вершини параболоїда переріз поверхні фокусного об'єму концентратора мав вигляд кільця. Концентроване у вигляді кільцевого конусу сонячне випромінювання через торець бічної поверхні скляної трубки передається вздовж внутрішнього об'єму стінки трубки [2] і виходить назовні через кінцеву насадку [5]. Світловий потік, генерований прилаштованим у центральному отворі концентратора світлодіодом [3], через об'єктив [4] передається через порожнистий світловод, утворений центральною порожниною скляної трубки [2], до кінцевої насадки [5], звідки виходить назов Комп’ютерна верстка А. Крулевський 4 ні. Відбиваюче покриття [6] запобігає виходу центрального світлового потоку за межі порожнини трубки [2]. У цьому випадку через скляну трубку одночасно передаються два різні оптичні випромінювання. Приклад здійснення винаходу. У фокусному об'ємі параболоїдного дзеркала діаметром 95см було прилаштовано кварцову трубку зовнішнім діаметром 5мм і внутрішнім - 2мм. Дзеркало мало центральний отвір діаметром 20см, в центрі якого прилаштували світлодіод. Дзеркало навели на Сонце і включили світлодіод. Концентроване сонячне випромінювання через торець скляної трубки передалось до кінцевої насадки і у вигляді світлового кільця висвітилось на екрані. Світло від світлодіоду сконцентрувалось при проходженні через об'єктив, через порожнину скляної трубки передалось до кінцевої насадки і висвітилось на екрані у вигляді центральної світлової плями. Таким чином, скляна трубка одночасно передала два різних потоки світла і замінила два волоконних джгути складної конфігурації. Пристрій може служити основою для створення простих скляних світловодів, призначених для передачі одночасно двох світлових потоків як у однакових, так і у протилежних один одному напрямках, наприклад, у відеоендоскопах, що використовуються в медицині. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
