Пристрій для витягування особливо тонкостінних виробів
Номер патенту: 43670
Опубліковано: 25.08.2009
Автори: Розов Юрій Георгійович, Азарх Анна Сергіївна, Стеблюк Володимир Іванович, Азарх Ілля Павлович
Формула / Реферат
Пристрій для витягування особливо тонкостінних виробів, що містить плиту, на якій розміщено два блоки для витягування, кожен з яких містить корпус з матрицею, один з яких містить механізм зміни кута нахилу, який відрізняється тим, що плита встановлена на пружних елементах в станині.
Текст

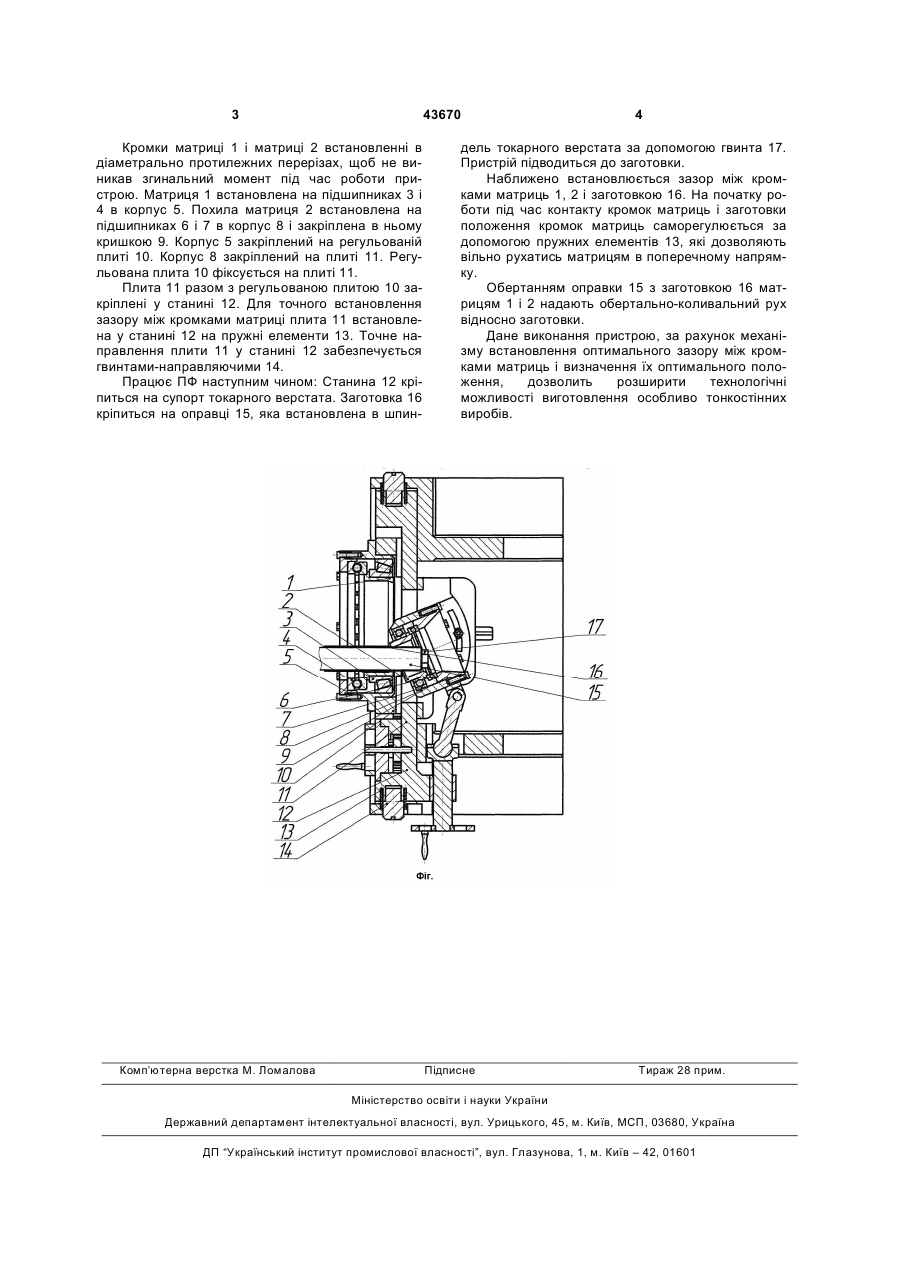

Пристрій для витягування особливо тонкостінних виробів, що містить плиту, на якій розміщено два блоки для витягування, кожен з яких містить корпус з матрицею, один з яких містить механізм зміни кута нахилу, який відрізняється тим, що плита встановлена на пружних елементах в станині. (19) (21) u200903200 (22) 03.04.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) СТЕБЛЮК ВОЛОДИМИР ІВАНОВИЧ, РОЗОВ ЮРІЙ ГЕОРГІЙОВИЧ, АЗАРХ ІЛЛЯ ПАВЛОВИЧ, АЗАРХ АННА СЕРГІЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 43670 Кромки матриці 1 і матриці 2 встановленні в діаметрально протилежних перерізах, щоб не виникав згинальний момент під час роботи пристрою. Матриця 1 встановлена на підшипниках 3 і 4 в корпус 5. Похила матриця 2 встановлена на підшипниках 6 і 7 в корпус 8 і закріплена в ньому кришкою 9. Корпус 5 закріплений на регульованій плиті 10. Корпус 8 закріплений на плиті 11. Регульована плита 10 фіксується на плиті 11. Плита 11 разом з регульованою плитою 10 закріплені у станині 12. Для точного встановлення зазору між кромками матриці плита 11 встановлена у станині 12 на пружні елементи 13. Точне направлення плити 11 у станині 12 забезпечується гвинтами-направляючими 14. Працює ПФ наступним чином: Станина 12 кріпиться на супорт токарного верстата. Заготовка 16 кріпиться на оправці 15, яка встановлена в шпин Комп’ютерна верстка М. Ломалова 4 дель токарного верстата за допомогою гвинта 17. Пристрій підводиться до заготовки. Наближено встановлюється зазор між кромками матриць 1, 2 і заготовкою 16. На початку роботи під час контакту кромок матриць і заготовки положення кромок матриць саморегулюється за допомогою пружних елементів 13, які дозволяють вільно рухатись матрицям в поперечному напрямку. Обертанням оправки 15 з заготовкою 16 матрицям 1 і 2 надають обертально-коливальний рух відносно заготовки. Дане виконання пристрою, за рахунок механізму встановлення оптимального зазору між кромками матриць і визначення їх оптимального положення, дозволить розширити технологічні можливості виготовлення особливо тонкостінних виробів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for drawing especially thin-walled articles
Автори англійськоюStebliuk Volodymyr Ivanovych, Rozov Yurii Heorhiiovych, Azarkh Illia Pavlovych, Azarkh Anna Serhiivna
Назва патенту російськоюУстройство для вытяжки особенно тонкостенных изделий
Автори російськоюСтеблюк Владимир Иванович, Розов Юрий Георгиевич, Азарх Илья Павлович, Азарх Анна Сергеевна
МПК / Мітки
МПК: B21D 22/20
Мітки: пристрій, виробів, особливої, тонкостінних, витягування
