Спосіб вакуумного прання виробів

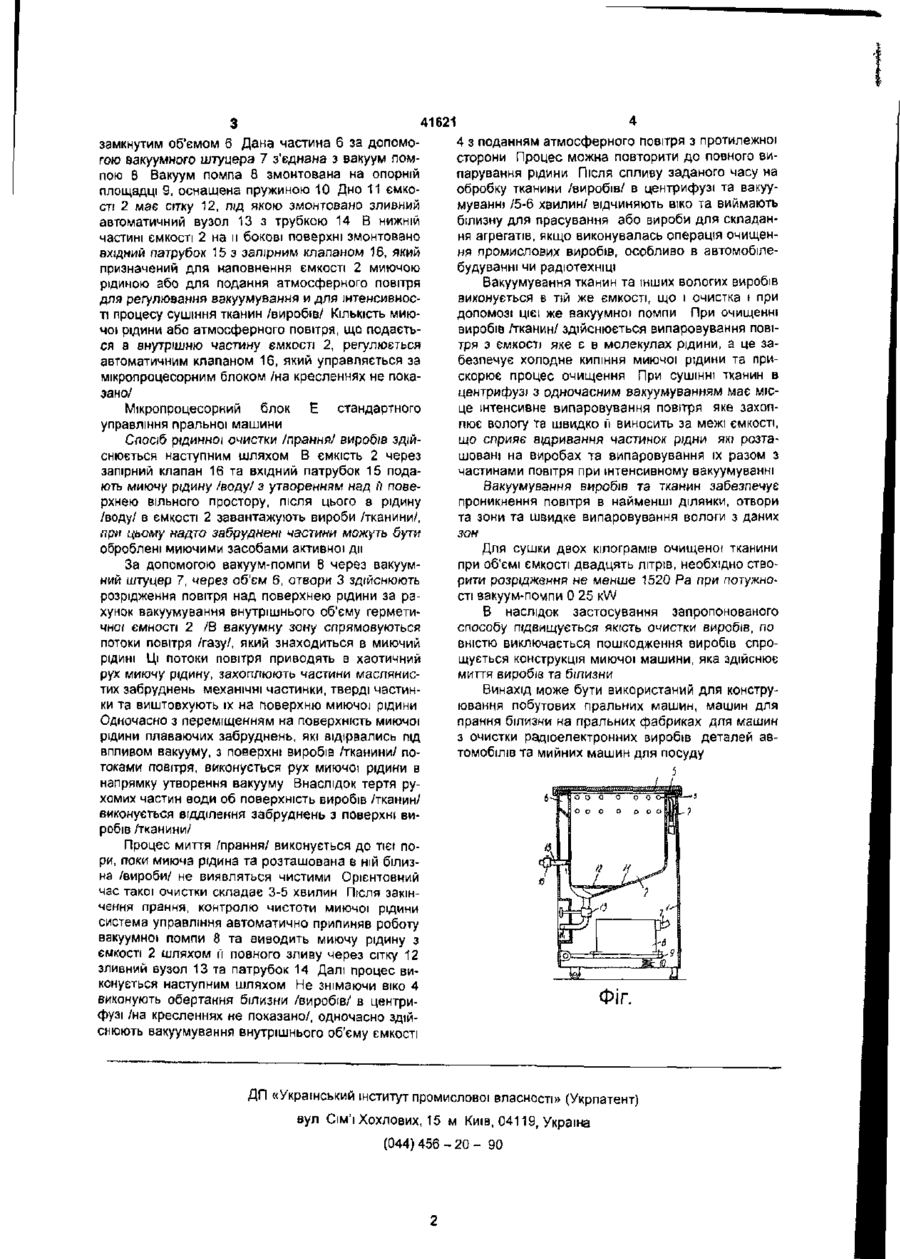

1 Спосіб вакуумного прання виробів в ємкості, який полягає в тому що заповнюють ємкість 121 миючою рідиною з утворенням над її поверхнею вільного простору, створюють у вільному просторі Винахід відноситься до обробки виробів а більш конкретно стосується способів домашньої очистки виробів Винахід може бути використано в машинобудуванні і для обробки різноманітної твердої тари а також призначено для конструювання і експлуатації машин для миття побутових пральних машин для очистки білизни від технологічних забруднень - масляних плям, емульсій і інших нехімічних включень, розташованих на поверхні за допомогою миючої рідини В відомих способах видалення залишків вологи досягається механічним шляхом за допомогою очищення мийною рідиною з використанням центрифуги, що приводить до деформації очищених виробів і частковому їх пошкодженню Проблемою є застосування фізичних способів видалення залишкової вологи з поверхні білизни Відомий спосіб рідинної очистки виробів в ємкості /авторське свідоцтво СРСР № 977374 клас В 67 С І/00 опубліковано в 1982 р/ полягає є тому що заповнюють ємкість миючою рідиною з утво ренням над й поверхнею вільного простору переміщують миючу рідину шляхом н обертання, створюють у вільному просторі вакуум При виконанні відомого способу виведення залишкової миючої рідини із очищених тканин досягається за допомогою центрифуг або віджимних пристосувань ускладнює технологічний процес і конструкцію машини /пральної/, виконуючу відомий спосіб В основу даного винаходу покладена задача створення такого способа для рідинної очистки /прання/ виробів, який дозволив би без механіч вакуум, і по закінченні прання зливають миючу рідину, який відрізняється тим, що після зливу миючої рідини додатково створюють вакуум над поверхнею випраних виробів з одночасним їх відцентровим обертанням та подачею атмосферного повітря в ємкість 2 Спосіб вакуумного прання виробів по п 1, який відрізняється тим що в процесі додаткового вакуумування в ємкість подають повітря в зону розташування /12/ випраних виробів них засобів виводити залишкову вологу із очищених виробів або з поверхні випраних тканин що покращує якість очистки Суть винаходу полягає в тому, що в способі для очистки виробів за допомогою рідини /прання/ здійснюють заповнення ємкості мийною рідиною з утворенням над п поверхнею вільного простору, створюють в вільному просторі ємкості вакуум та по закінченні вакуумної очистки виробу зливають миючу рідину зпдно винаходу, після видалення миючої рідини центрифугою додатково створюють вакуум над поверхнею очищеннях виробів /тканини/ Доцільно В процесі додаткового вакуумування в ємкості очищеннях виробів /тканин/ в герметичну ЄМНІСТЬ подавати атмосферне повітря з протилеж но і поверхні Винахід забезпечує значну якість очистки ^а сушки виробів /тканин/ та спрощує технологію і конструкцію машин, що виконують спосіб рідинної очистки виробів та прання тканин В подальшому запропонований винахід пояснюється конкретним прикладом його виконання який підтверджує можливість виконання запропонованого винаходу та і ілюструється кресленням на якому показано машину для рідинно/ очистки /прання/ s якій може бути виконана сушка очищеннях виробів /білизни/ Машина містить корпус 1, в якому розташована ємність 2 э двома рядами отворів 3 розташованими під віком 4 корпусу 1 Між ВІКОМ 4 та торцевою частиною корпусу і розташована еластична прокладка 5 Частина ємності на бокові СТІНІ на якій розташовані два ряди отворів 3, охоплена (О ф 41621 замкнутим об'ємом 6 Дана частина 6 за допомогою вакуумного штуцера 7 з'єднана з вакуум помпою 8 Вакуум помпа 8 змонтована на опорній площадці 9, оснащена пружиною 10 Дно 11 ємкості 2 має сітку 12, під якою змонтовано зливний автоматичний вузол 13 з трубкою 14 В нижній частині ємкості 2 на и бокові поверхні змонтовано ВХІДНИЙ патрубок 15 з запірним клапаном 16, який призначений для наповнення ємкості 2 миючою рідиною або для подання атмосферного повітря для регулювання вакуумування и для інтенсивності процесу сушіння тканин /виробів/ КІЛЬКІСТЬ миючої рідини або атмосферного повітря, що подається а внутрішню частину ємкості 2, регулюється автоматичним клапаном 16, який управляється за мікропроцесорним блоком /на кресленнях не показано/ Мікропроцесорний блок Е стандартного управління пральної машини Спосіб рідинної очистки /прання/ виробів здійснюється наступним шляхом В ємкість 2 через запірний клапан 16 та вхідний патрубок 15 подають миючу рідину /воду/ з утворенням над її поверхнею вільного простору, після цього в рідину /воду/ в ємкості 2 завантажують вироби /тканини/, при цьому надто забруднені частини можуть бути оброблені миючими засобами активної дії За допомогою вакуум-помпи 8 через вакуумний штуцер 7, через об'єм 6, отвори 3 здійснюють розрідження повітря над поверхнею рідини за рахунок вакуумування внутрішнього об'єму герметичної ємності 2 /В вакуумну зону спрямовуються потоки повітря /газу/, який знаходиться в миючий рідині Ці ПОТОКИ повітря приводять в хаотичний рух миючу рідину, захоплюють частини маслянистих забруднень механічні частинки, тверді частинки та виштовхують їх на поверхню миючої рідини Одночасно з переміщенням на поверхність миючої рідини плаваючих забруднень, які відірвались під впливом вакууму, з поверхні виробів /тканини/ потоками повітря, виконується рух миючої рідини в напрямку утворення вакууму Внаслідок тертя рухомих частин води об поверхність виробів /тканин/ виконується відділення забруднень з поверхні виробів /тканини/ Процес миття /прання/ виконується до тієї пори, поки миюча рідина та розташована в ній білизна /вироби/ не виявляться чистими Орієнтовний час такої очистки складає 3-5 хвилин Після закінчення прання, контролю чистоти миючої рідини система управління автоматично припиняв роботу вакуумної помпи 8 та виводить миючу рідину з ємкості 2 шляхом її повного зливу через сітку 12 зливний вузол 13 та патрубок 14 Далі процес виконується наступним шляхом Не знімаючи віко 4 виконують обертання білизни /виробів/ в центрифузі /на кресленнях не показано/, одночасно здійснюють вакуумування внутрішнього об'єму ємкості 4 з поданням атмосферного повітря з протилежної сторони Процес можна повторити до повного випарування рідини Після спливу заданого часу на обробку тканини /виробів/ в центрифузі та вакуумуванні /5-6 хвилин/ відчиняють віко та виймають білизну для прасування або вироби для складання агрегатів, якщо виконувалась операція очищення промислових виробів, особливо в автомобілебудуванні чи радіотехніці Вакуумування тканин та інших вологих виробів виконується в ТІЙ же ємкості, що і очистка і при допомозі цієї же вакуумної помпи При очищенні виробів /тканин/ здійснюється випаровування повітря з ємкості яке є в молекулах рідини, а це забезпечує холодне кипіння миючої рідини та прискорює процес очищення При сушінні тканин в центрифузі з одночасним вакуумуванням має місце інтенсивне випаровування повітря яке захоплює вологу та швидко й виносить за межі ємкості, що сприяє відривання частинок рідни які розташовані на виробах та випаровування їх разом з частинами повітря при інтенсивному вакуумуванні Вакуумування виробів та тканин забезпечує проникнення повітря в найменші ділянки, отвори та зони та швидке випаровування вологи з даних зон Для сушки двох кілограмів очищеної тканини при об'ємі ємкості двадцять літрів, необхідно створити розрідження не менше 1520 Ра при потужності вакуум-помпи 0 25 KW В наслідок застосування запропонованого способу підвищується якість очистки виробів, по вністю виключається пошкодження виробів спрощується конструкція миючої машини, яка здійснює миття виробіа та білизни Винахід може бути використаний для конструювання побутових пральних машин, машин для прання білизни на пральних фабриках для машин з очистки радіоелектронних виробів деталей автомобілів та мийних машин для посуду 5 Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15 м Київ, 04119, Україна (044) 456 - 20 - 90
