П’єзоелектричний трансформатор
Номер патенту: 41915
Опубліковано: 10.06.2009
Автори: Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Сотула Жанна Василівна, Куницька Лариса Георгіївна, Романенко Дмитро Євгенович
Формула / Реферат
П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними електродами, який відрізняється тим, що п'єзоелемент виконаний з чотирма парами електродів, причому вхідний провід з'єднаний з плюсовим електродом першої пари електродів і мінусовим електродом другої пари електродів, вихідний провід підключений до плюсових електродів другої та четвертої пари електродів, а загальний провід підключений до мінусових електродів першої та третьої пари електродів.
Текст

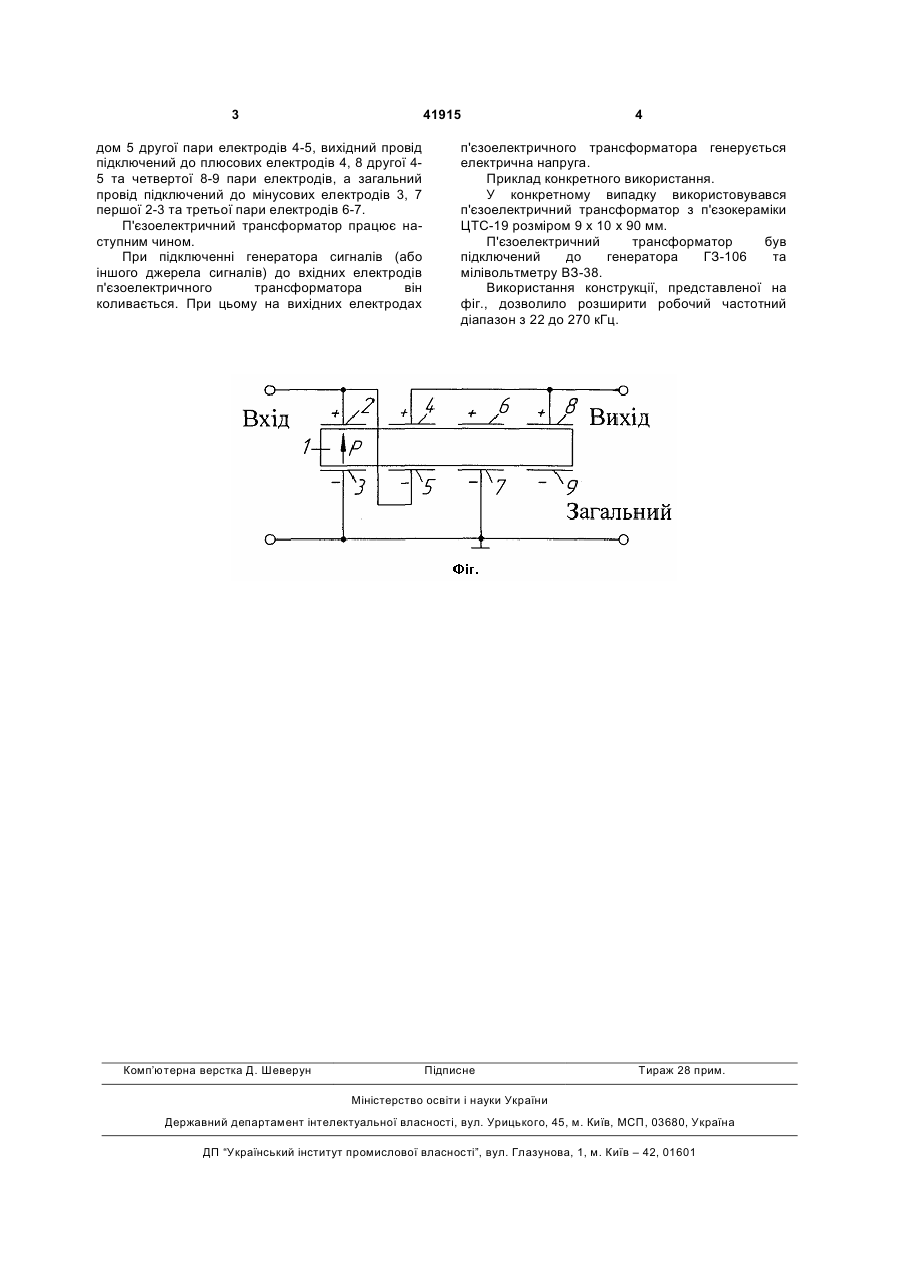

П'єзоелектричний трансформатор, який містить п'єзоелемент з вхідними та вихідними елект 3 41915 дом 5 другої пари електродів 4-5, вихідний провід підключений до плюсових електродів 4, 8 другої 45 та четвертої 8-9 пари електродів, а загальний провід підключений до мінусових електродів 3, 7 першої 2-3 та третьої пари електродів 6-7. П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах Комп’ютерна верстка Д. Шеверун 4 п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 розміром 9 х 10 х 90 мм. П'єзоелектричний трансформатор був підключений до генератора ГЗ-106 та мілівольтметру ВЗ-38. Використання конструкції, представленої на фіг., дозволило розширити робочий частотний діапазон з 22 до 270 кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna, Pomanenko Dmytro Yevhenovych
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна, Романенко Дмитрий Евгеньевич
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
