Спосіб підвищення зносо-, жаротривкості і жароміцності комбінованою хіміко-термічною обробкою на повітрі та у вакуумі сплавів системи ніобій-титан

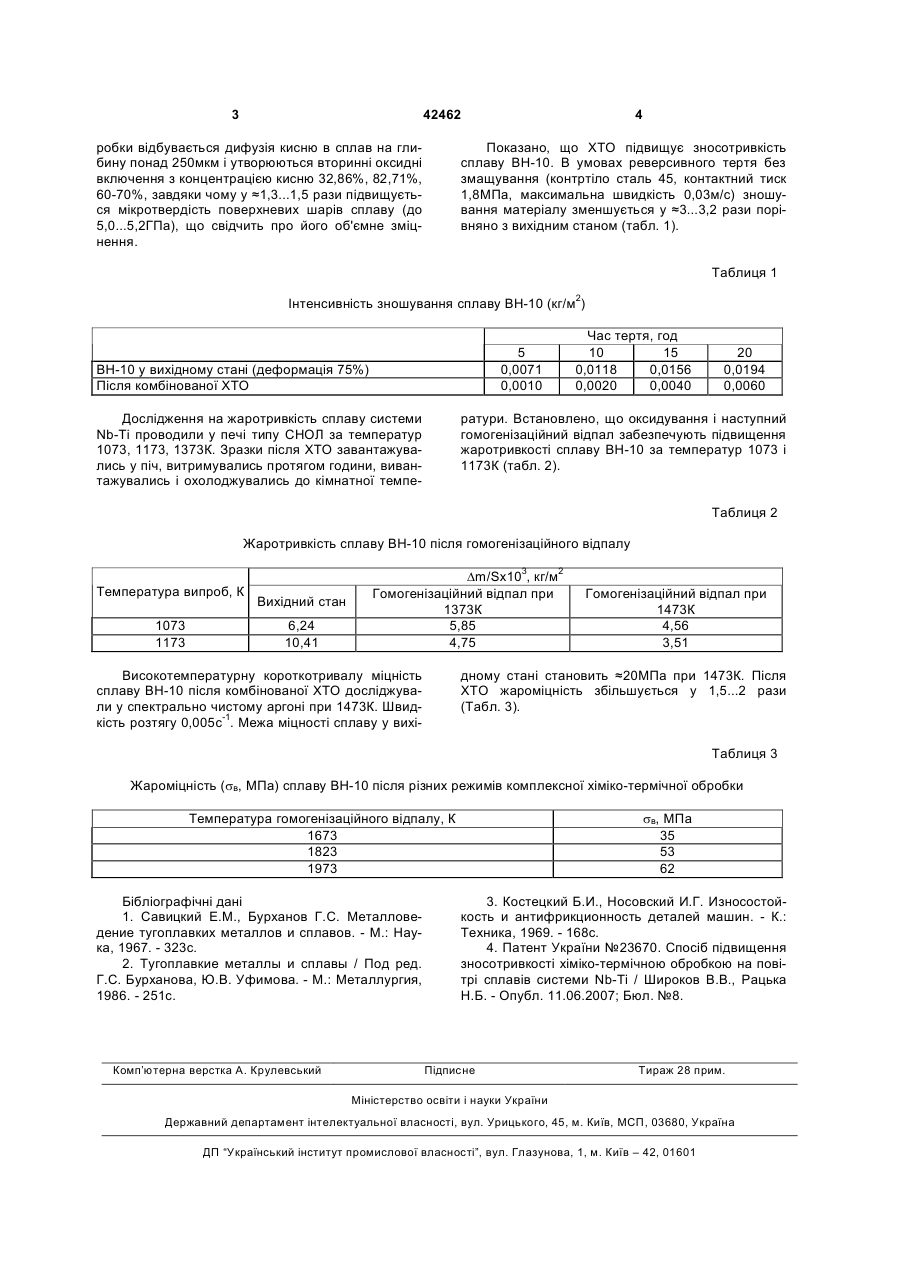

Спосіб підвищення зносо-, жаротривкості і жароміцності комбінованою хіміко-термічною об 3 42462 робки відбувається дифузія кисню в сплав на глибину понад 250мкм і утворюються вторинні оксидні включення з концентрацією кисню 32,86%, 82,71%, 60-70%, завдяки чому у ≈1,3...1,5 рази підвищується мікротвердість поверхневих шарів сплаву (до 5,0...5,2ГПа), що свідчить про його об'ємне зміцнення. 4 Показано, що ХТО підвищує зносотривкість сплаву ВН-10. В умовах реверсивного тертя без змащування (контртіло сталь 45, контактний тиск 1,8МПа, максимальна швидкість 0,03м/с) зношування матеріалу зменшується у ≈3...3,2 рази порівняно з вихідним станом (табл. 1). Таблиця 1 Інтенсивність зношування сплаву ВН-10 (кг/м2) 5 0,0071 0,0010 ВН-10 у вихідному стані (деформація 75%) Після комбінованої ХТО Дослідження на жаротривкість сплаву системи Nb-Ti проводили у печі типу СНОЛ за температур 1073, 1173, 1373К. Зразки після ХТО завантажувались у піч, витримувались протягом години, вивантажувались і охолоджувались до кімнатної темпе Час тертя, год 10 15 0,0118 0,0156 0,0020 0,0040 20 0,0194 0,0060 ратури. Встановлено, що оксидування і наступний гомогенізаційний відпал забезпечують підвищення жаротривкості сплаву ВН-10 за температур 1073 і 1173К (табл. 2). Таблиця 2 Жаротривкість сплаву ВН-10 після гомогенізаційного відпалу Температура випроб, К 1073 1173 Вихідний стан 6,24 10,41 Dm/Sx103, кг/м2 Гомогенізаційний відпал при 1373К 5,85 4,75 Високотемпературну короткотривалу міцність сплаву ВН-10 після комбінованої ХТО досліджували у спектрально чистому аргоні при 1473К. Швидкість розтягу 0,005с-1. Межа міцності сплаву у вихі Гомогенізаційний відпал при 1473К 4,56 3,51 дному стані становить ≈20МПа при 1473К. Після ХТО жароміцність збільшується у 1,5...2 рази (Табл. 3). Таблиця 3 Жароміцність (sв, МПа) сплаву ВН-10 після різних режимів комплексної хіміко-термічної обробки sв, МПа 35 53 62 Температура гомогенізаційного відпалу, К 1673 1823 1973 Бібліографічні дані 1. Савицкий Е.М., Бурханов Г.С. Металловедение тугоплавких металлов и сплавов. - М.: Наука, 1967. - 323с. 2. Тугоплавкие металлы и сплавы / Под ред. Г.С. Бурханова, Ю.В. Уфимова. - М.: Металлургия, 1986. - 251с. Комп’ютерна верстка А. Крулевський 3. Костецкий Б.И., Носовский И.Г. Износостойкость и антифрикционность деталей машин. - К.: Техника, 1969. - 168с. 4. Патент України №23670. Спосіб підвищення зносотривкості хіміко-термічною обробкою на повітрі сплавів системи Nb-Ti / Широков В.В., Рацька Н.Б. - Опубл. 11.06.2007; Бюл. №8. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
