C23C 8/10 — окислення

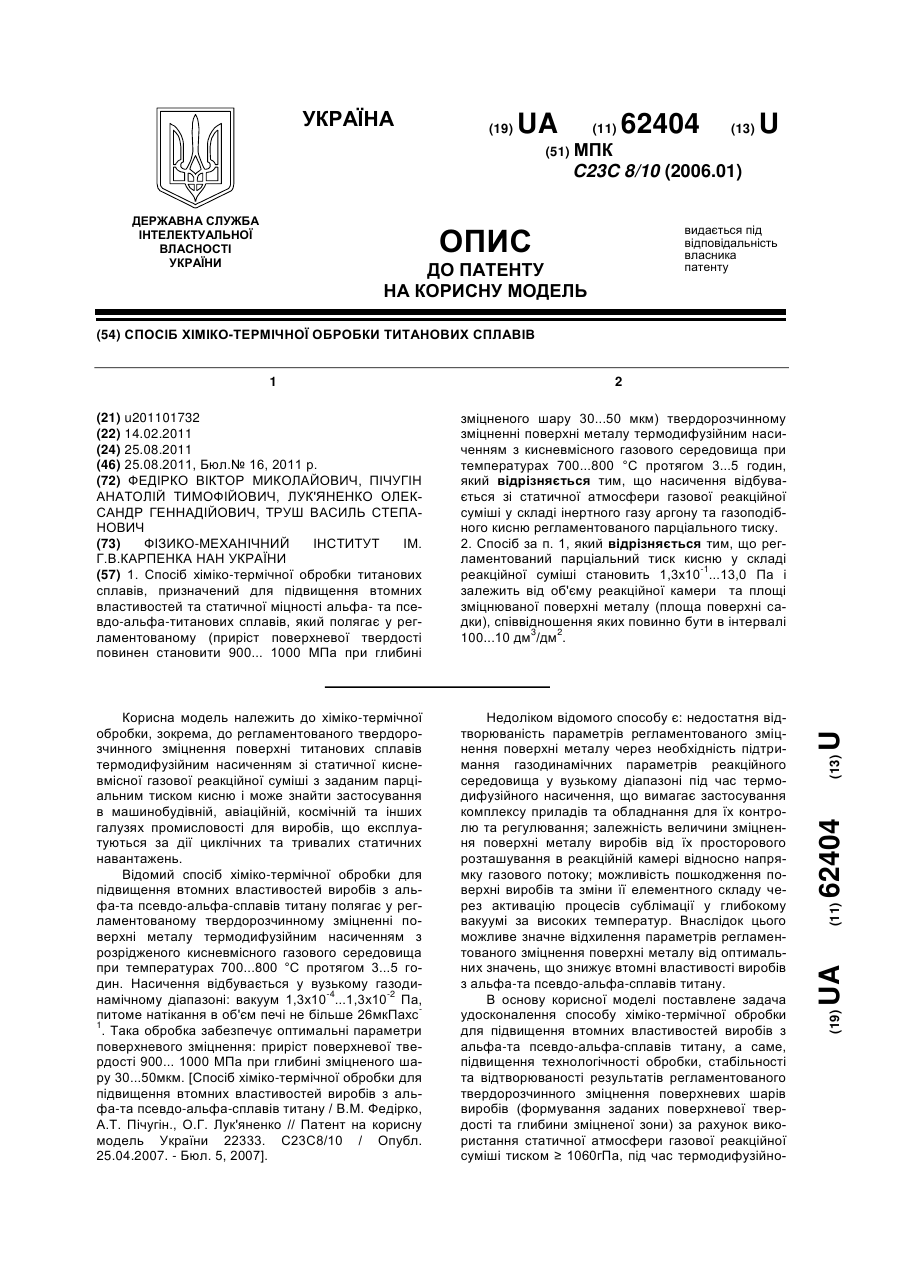

Номер патенту: 62404

Опубліковано: 25.08.2011

Автори: Федірко Віктор Миколайович, Пічугін Анатолій Тимофійович, Лук'яненко Олександр Геннадійович, Труш Василь Степанович

МПК: C23C 8/10

Мітки: хіміко-термічної, титанових, обробки, сплавів, спосіб

Формула / Реферат:

1. Спосіб хіміко-термічної обробки титанових сплавів, призначений для підвищення втомних властивостей та статичної міцності альфа- та псевдо-альфа-титанових сплавів, який полягає у регламентованому (приріст поверхневої твердості повинен становити 900... 1000 МПа при глибині зміцненого шару 30...50 мкм) твердорозчинному зміцненні поверхні металу термодифузійним насиченням з кисневмісного газового середовища при температурах 700...800 °С...

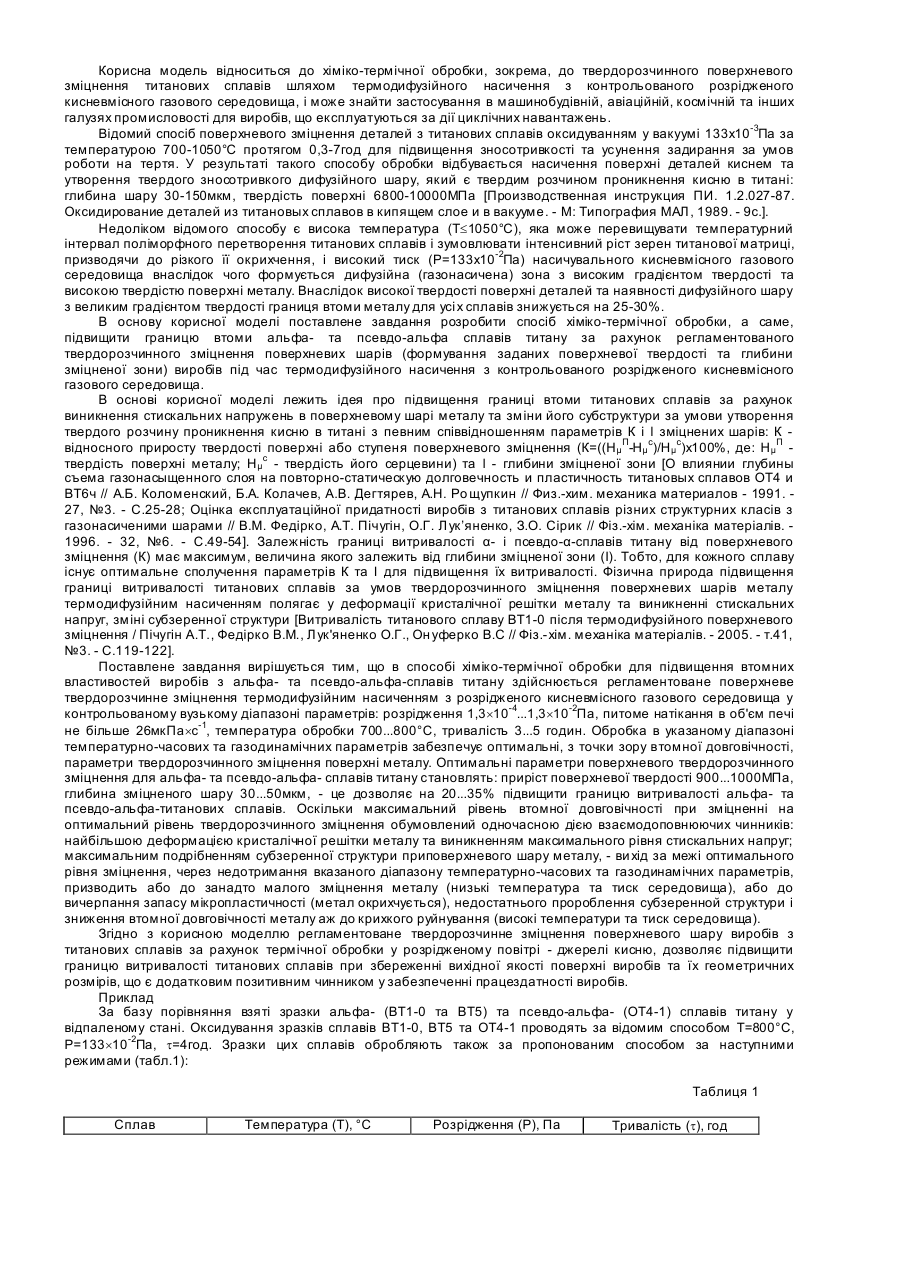

Номер патенту: 22333

Опубліковано: 25.04.2007

Автори: Пічугін Анатолій Тимофійович, Федірко Віктор Миколайович, Лук'яненко Олександр Геннадійович

МПК: C23C 8/10

Мітки: втомних, титану, виробів, підвищення, хіміко-технічної, псевдо-альфа-сплавів, альфа, спосіб, властивостей, обробки

Формула / Реферат:

1. Спосіб хіміко-термічної обробки для підвищення втомних властивостей виробів з альфа- та псевдо-альфа-сплавів титану, що полягає у регламентованому твердорозчинному зміцненні поверхні металу термодифузійним насиченням з розрідженого кисневмісного газового середовища при температурі 700-800 °С протягом 3-5 годин, який відрізняється тим, що насичення відбувається у вузькому газодинамічному діапазоні: вакуум 1,3х10-4-1,3х10-2 Па,...

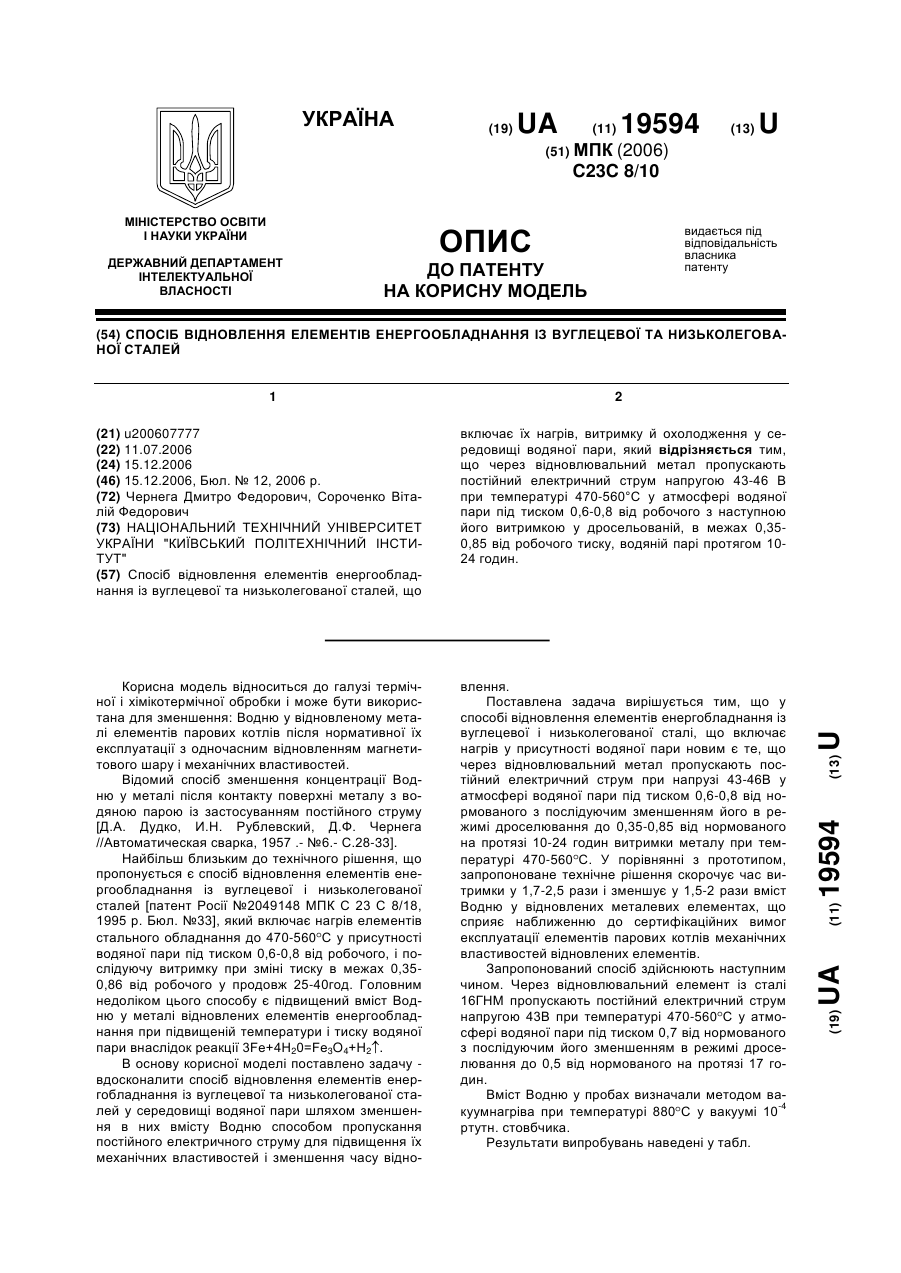

Номер патенту: 19594

Опубліковано: 15.12.2006

Автори: Чернега Дмитро Федорович, Сороченко Віталій Федорович

МПК: C23C 8/10

Мітки: елементів, спосіб, енергообладнання, відновлення, сталей, вуглецевої, низьколегованої

Формула / Реферат:

Спосіб відновлення елементів енергообладнання із вуглецевої та низьколегованої сталей, що включає їх нагрів, витримку й охолодження у середовищі водяної пари, який відрізняється тим, що через відновлювальний метал пропускають постійний електричний струм напругою 43-46 В при температурі 470-560°С у атмосфері водяної пари під тиском 0,6-0,8 від робочого з наступною його витримкою у дросельованій, в межах 0,35-0,85 від робочого тиску, водяній...

Номер патенту: 63105

Опубліковано: 15.01.2004

Автори: Ткаченко Микола Степанович, Милославський Олександр Григорович, Буравлев Юрій Матвійович, Демянюк Оксана Олегівна, Іваніцин Микола Петрович

МПК: C23C 8/10, C23C 8/06

Мітки: виробів, сталевих, середовищах, обробки, спосіб, газових

Формула / Реферат:

Винахід відноситься до металургії, конкретно до способу прискорення хіміко-термічної обробки (ХТО) сталей, і може бути застосований при короткочасному азотуванні сталевих виробів.Відомий спосіб ХТО металевих виробів, що включає попереднє нанесення на поверхню виробів шаруючи оксидів металу і насичення їхньої поверхні азотом у газовому середовищі при температурі 500-800°С /1/.Недоліком цього способу є необхідність попереднього...

Номер патенту: 46568

Опубліковано: 15.12.2003

Автори: Отто Костянтин Валентинович, Трухін Микола Олексійович, Туник Олег Анатолійович, Борщов Олексій Вікторович

МПК: C23C 8/10, C23F 11/00, C21D 1/00 ...

Мітки: оброблення, металевих, виробів, спосіб

Формула / Реферат:

Спосіб оброблення металевих виробів, що включає механічне оброблення, термічне оброблення й промаслювання, який відрізняється тим, що поверхню виробів механічно оброблюють до одержання шорсткості з висотою нерівностей  мкм, а промаслювання проводять безпосередньо після нагрівання до температури °С протягом...

Номер патенту: 54426

Опубліковано: 17.03.2003

Автори: БУСЛАЄВ Юрій, ЧЕРНЯВСКІЙ Андрєй, ШУСТОРОВІЧ Юджен, МОРГУНОВ Вячеслав, СОЛНЦЕВ Константін, МОНТАНО Річард, ШУСТОРОВІЧ Александр, МЯСОЄДОВ Сєргєй

МПК: C23C 8/06, C23C 8/10

Мітки: конструкцій, виготовлені, оксидів, тонкостінні, монолітні, конструкції, способи, таких, металів, виготовлення

Формула / Реферат:

1. Способ изготовления монолитной металлоксидной конструкции, который включает стадии:- получения конструкции, содержащей металл, выбираемый из группы, состоящей из железа, никеля, титана и меди, где металлсодержащая конструкция содержит множество поверхностей в тесной близости одна к другой, и- нагревания металлсодержащей конструкции в окисляющей атмосфере при температуре ниже температуры плавления металла при сохранении...

Номер патенту: 54658

Опубліковано: 17.03.2003

Автори: Гаєвий Олександр Олександрович, Ткаченко Микола Степанович, Буравльов Юрій Матвійович, Іваніцин Микола Петрович, Мілосласький Олександр Григорович

МПК: C23C 8/06, C23C 8/10

Мітки: виробів, середовищах, обробки, спосіб, газових, сталевих

Формула / Реферат:

Спосіб обробки сталевих виробів у газових середовищах, що включає попереднє оксидування та наступну хіміко-термічну обробку, який відрізняється тим, що попереднє оксидування ведуть у потоці повітря при температурі 800-1000°С протягом 10 хвилин, після чого проводять короткочасну цементацію.

Номер патенту: 55311

Опубліковано: 17.03.2003

Автори: Ляшенко Олександр Володимирович, Степанов Валерій Андрійович, Бєлоусов Олександр Васильович, Янковський Микола Андрійович

МПК: C23C 8/10

Мітки: спосіб, ізотопів, поділу

Формула / Реферат:

Спосіб поділу ізотопів в ізотопній установці, що включає обробку поверхні сталевої насадки шляхом її термічної обробки і наступного повітряного охолодження, який відрізняється тим, що на поверхні насадки формують гідрофільний оксидний шар шляхом нагрівання в окисному середовищі в діапазоні температур від 300°С до температури, що не перевищує температуру відпуску сталі, та наступної витримки в часі не менш 20 хвилин.

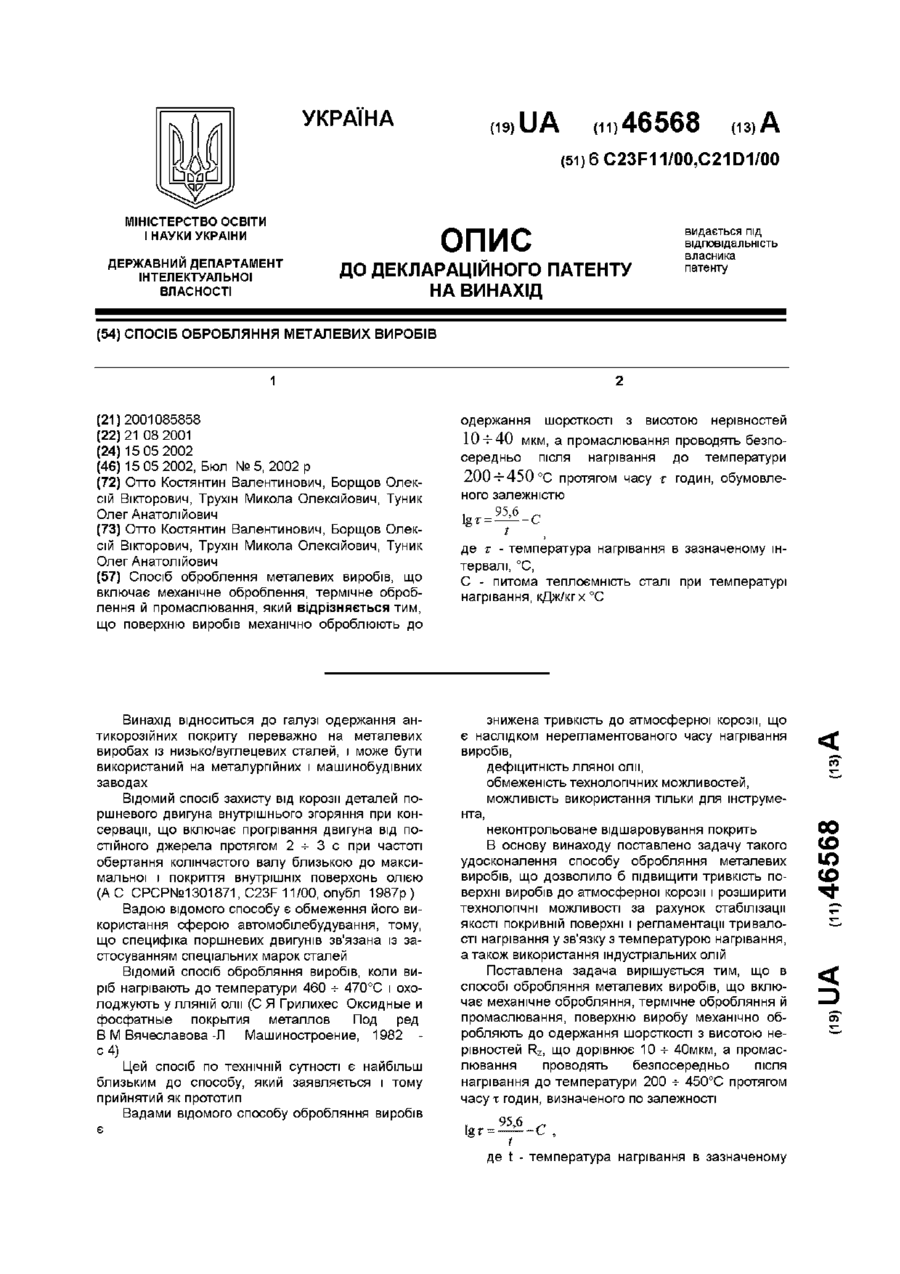

Номер патенту: 46568

Опубліковано: 15.05.2002

Автори: Туник Олег Анатолійович, Трухін Микола Олексійович, Борщов Олексій Вікторович, Отто Костянтин Валентинович

МПК: C21D 1/00, C23C 8/10, C23F 11/00 ...

Мітки: спосіб, металевих, виробів, обробляння

Формула / Реферат:

Спосіб оброблення металевих виробів, що включає механічне оброблення, термічне оброблення й промаслювання, який відрізняється тим, що поверхню виробів механічно оброблюють до одержання шорсткості з висотою нерівностей  мкм, а промаслювання проводять безпосередньо після нагрівання до температури °С протягом...

Номер патенту: 25737

Опубліковано: 30.10.1998

Автори: Солнцев Леонард Олександрович, Комарова Анна Леонідівна, Мартиненко Леонід Григорович, Тімофєєва Лариса Андріївна

МПК: C23C 8/10

Мітки: здійснення, нанесення, шару, поверхневого, пристрій, спосіб, металів, вироби

Формула / Реферат:

1. Способ нанесения поверхностного слоя на изделия из металлов, включающий воздействие на него насыщающей среды в виде перегретого пара водного раствора солей металлов при температуре 550 - 600°C в течение 30 - 40 минут, отличающийся тем, что процесс насыщения ведут в электрическом поле.2. Устройство для нанесения поверхностного слоя на изделия из металлов, содержащее футерованную камеру с крышкой и расположенные в ней реторту,...
