Мобільний комплекс для ізоляції радіоактивних відходів від навколишнього середовища
Номер патенту: 4260
Опубліковано: 17.01.2005
Автори: Невідомський Володимир Олександрович, Нікітін Володимир Юхимович, Вовненко Генадій Миколайович
Формула / Реферат
1. Мобільний комплекс для ізоляції радіоактивних відходів від навколишнього середовища, що містить механізм завантаження, виконаний у вигляді привідного візка з вантажопідйомним засобом, і бокси затарювання, який відрізняється тим, що він оснащений двома суміжними порталами, кожний із яких установлений з можливістю повздовжнього переміщення по напрямних, а бокси затарювання радіоактивних відходів виконані у вигляді залізобетонних посудин, які розміщені двома паралельними рядами, при цьому згадуваний привідний візок розташований у верхній частині кожного із порталів.
2. Мобільний комплекс за п. 1, який відрізняється тим, що кожний портал оснащений пультом дистанційного управління.
Текст

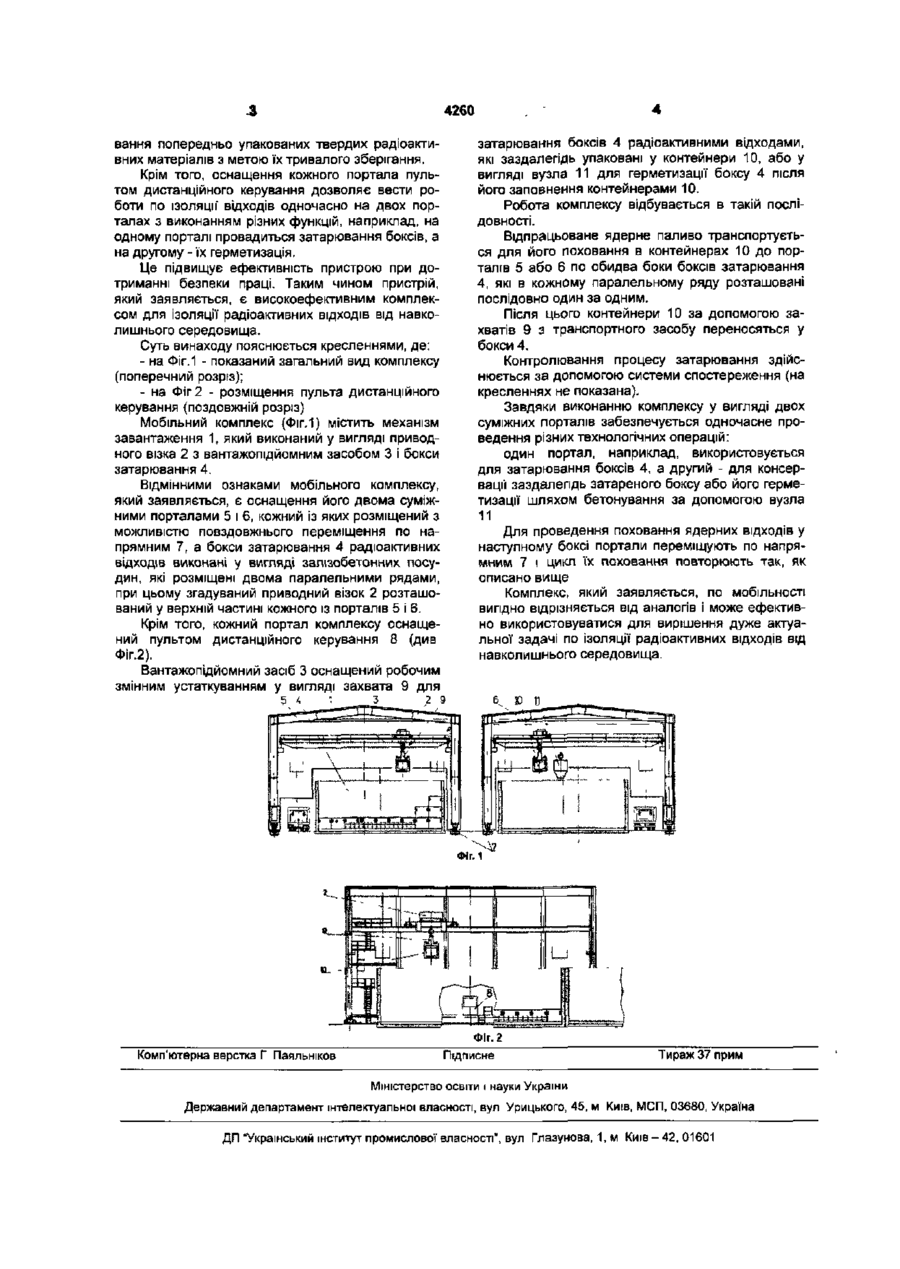

1. Мобільний комплекс для ізоляції радіоактивних ВІДХОДІВ від навколишнього середовища, що містить механізм завантаження, виконаний у ви гляді привідного візка з вантажопідйомним засобом, і бокси затарювання, який відрізняється тим, що він оснащений двома суміжними порталами, кожний із яких установлений з можливістю повздовжнього переміщення по напрямних, а бокси затарювання радіоактивних відходів виконані у вигляді залізобетонних посудин, які розміщені двома паралельними рядами, при цьому згадуваний привідний візок розташований у верхній частині кожного із порталів 2. Мобільний комплекс за п 1, який відрізняється тим, що кожний портал оснащений пультом дистанційного управління. Корисна модель відноситься до галузі ядерної фізики, а саме - до пристроїв для усунення радіоактивного зараження шляхом видалення твердих радіоактивних матеріалів для тривалого зберігання. Ця задача вирішується завдяки технічного результату, який полягає в особливому режимі складування матеріалів для поховання, що забезпечує маневрування технологічними операціями похо радіоактивних ВІДХОДІВ. ВІДОМИЙ пристрій для ліквідації* радіоактивних відходів виконаний у вигляді космічного модуля і має транспортну ступінь та вузол захвату контейнера з радіоактивними відходами (див., наприклад, опис патенту РФ №1764564, МПК G21F 9/34). Однак цей пристрій через велику собівартість не знайшов використання у промисловості Більш близьким аналогом є пристрій для Ізоляції радіоактивних відходів шляхом заповнення пакетів твердими радіоактивними відходами і їх герметизацію, який приймається за прототип (див., наприклад, опис патенту РФ №2111567, МПК G21F9/36) Пристрій містить бокси сортування і затарювання, дозатор, прес, механізм завантаження і розвантаження, вузол упакування та герметизації Відомий пристрій і той, що заявляється, мають такі подібні ознаки' механізм завантаження, який виконаний у вигляді приводного візка з вантажопідйомним засобом, та бокс затарювання. Відомий пристрій призначений тільки для компактного упакування твердих радіоактивних ВІДХОДІВ, що звужує його технологічні можливості. В основу корисної моделі покладена задача розширити технологічні можливості пристрою завдяки похованню попередньо упакованих твердих вання радіоактивних ВІДХОДІВ. Для досягнення цього технічного результату мобільний комплекс для ізоляції радіоактивних відходів від навколишнього середовища, який містить механізм завантаження, виконаний у вигляді приводного візка з вантажопідйомним засобом, і бокси затарювання, оснащений двома суміжними порталами, кожний із яких розташований з можливістю повздовжнього переміщення по напрямним, а бокси затарювання радіоактивних відходів виконані у вигляді залізобетонних посудин, які розміщені двома паралельними рядами, при цьому згадуваний приводний візок розташований у верхній частині кожного із порталів. Крім того, кожний портал оснащений пультом дистанційного керування. Між ВІДМІТНИМИ ознаками корисної моделі і досягнутим технічним результатом мається причинно-наслідковий зв'язок. Завдяки оснащенню мобільного модуля двома рухомими у поздовжньому напрямку суміжними порталами і виконанню боксів затарювання у вигляді залізобетонних ємностей, розміщених двома паралельними рядками, - забезпечується розширення технологічних можливостей шляхом похо CM 4260 вання попередньо упакованих твердих радіоактивних матеріалів з метою їх тривалого зберігання. Крім того, оснащення кожного портала пультом дистанційного керування дозволяє вести роботи по ізоляції' ВІДХОДІВ одночасно на двох порталах з виконанням різних функцій, наприклад, на одному порталі провадиться затарювання боксів, а на другому - їх герметизація. Це підвищує ефективність пристрою при дотриманні безпеки праці. Таким чином пристрій, який заявляється, є високоефективним комплексом для ізоляції радіоактивних відходів від навколишнього середовища. Суть винаходу пояснюється кресленнями, де: - на Фіг.1 - показаний загальний вид комплексу (поперечний розріз); - на Фіг 2 - розміщення пульта дистанційного керування (поздовжній розріз) Мобільний комплекс (Фіг.1) містить механізм завантаження 1, який виконаний у вигляді приводного візка 2 з вантажопідйомним засобом 3 і бокси затарювання 4. Відмінними ознаками мобільного комплексу, який заявляється, є оснащення його двома суміжними порталами 5 і 6, кожний із яких розміщений з можливістю повздовжнього переміщення по напрямним 7, а бокси затарювання 4 радіоактивних відходів виконані у вигляді залізобетонних посудин, які розміщені двома паралельними рядами, при цьому згадуваний приводний візок 2 розташований у верхній частині кожного із порталів 5 і 6. Крім того, кожний портал комплексу оснащений пультом дистанційного керування 8 (див Фіг.2). Вантажопідйомний засіб 3 оснащений робочим змінним устаткуванням у вигляді захвата 9 для 5 4 " . З затарювання боксів 4 радіоактивними відходами, які заздалегідь упаковані у контейнери 10, або у вигляді вузла 11 для герметизації боксу 4 після його заповнення контейнерами 10. Робота комплексу відбувається в такій послідовності. Відпрацьоване ядерне паливо транспортується для його поховання в контейнерах 10 до порталів 5 або 6 по обидва боки боксів затарювання 4, які в кожному паралельному ряду розташовані послідовно один за одним. Після цього контейнери 10 за допомогою захватів 9 з транспортного засобу переносяться у бокси 4. Контролювання процесу затарювання здійснюється за допомогою системи спостереження (на кресленнях не показана). Завдяки виконанню комплексу у вигляді двох суміжних порталів забезпечується одночасне проведення різних технологічних операцій: один портал, наприклад, використовується для затарювання боксів 4, а другий - для консервації заздалегідь затареного боксу або його герметизації шляхом бетонування за допомогою вузла 11 Для проведення поховання ядерних відходів у наступному боксі портали переміщують по напрямним 7 і цикл їх поховання повторюють так, як описано вище Комплекс, який заявляється, по мобільності вигідно відрізняється від аналогів і може ефективно використовуватися для вирішення дуже актуальної задачі по Ізоляції радіоактивних відходів від навколишнього середовища. 2 ФІг.1 Комп'ютерна верстка Г Паяпьніков Фіг.2 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMobile complex for insulating radioactive waste from the environment
Автори англійськоюNevidomskyi Volodymyr Oleksandrovych, Nikitin Volodymyr Yukhymovych
Назва патенту російськоюПодвижный комплекс для изоляции радиоактивных отходов от окружающей среды
Автори російськоюНевидомский Владимир Александрович, Никитин Владимир Ефимович
МПК / Мітки
МПК: G21F 9/34
Мітки: відходів, комплекс, мобільній, середовища, навколишнього, радіоактивних, ізоляції
