Сталезалізобетонна балка з листовим армуванням

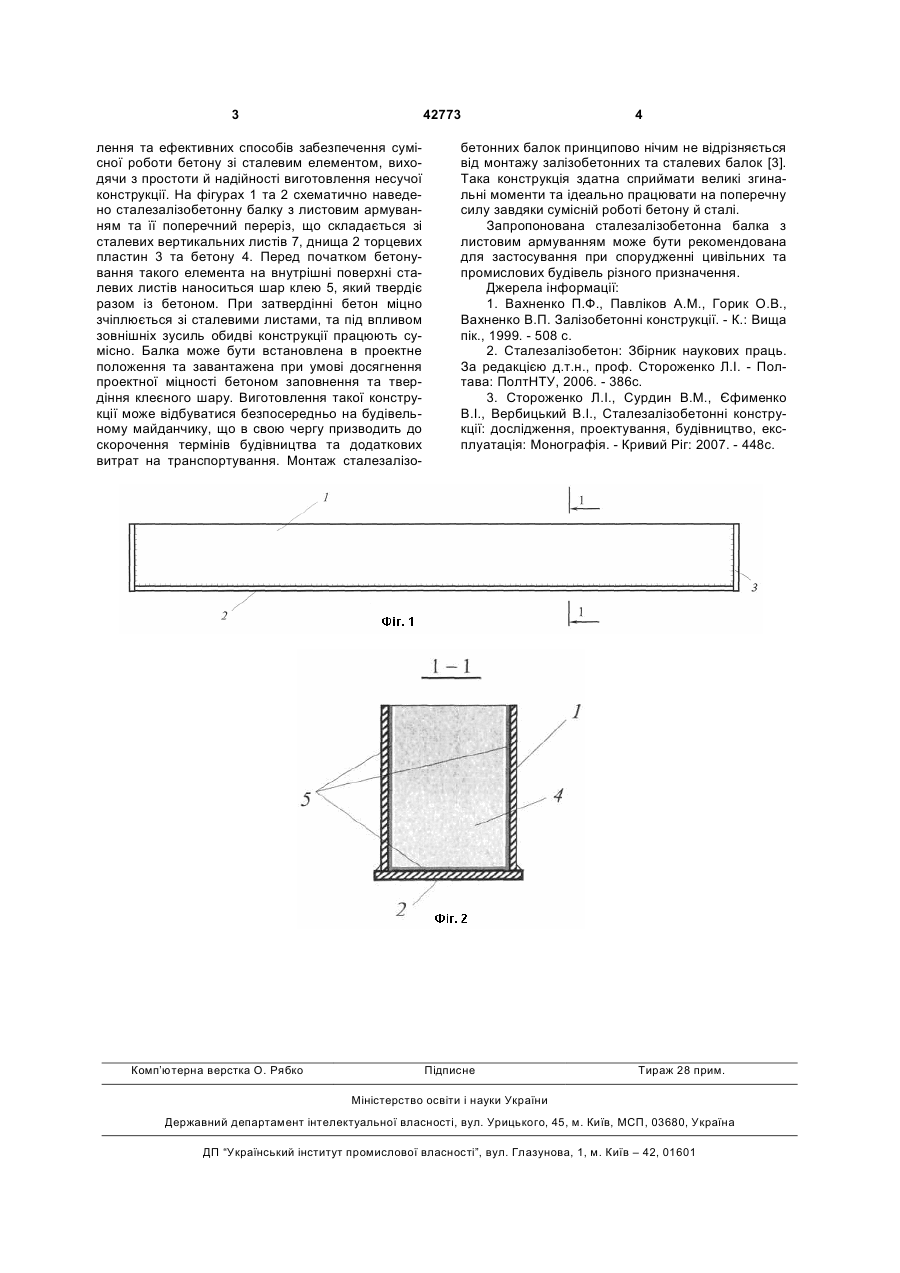

Сталезалізобетонна балка з листовим армуванням, що складається зі сталевих листів та бетону, яка відрізняється тим, що конструкція виготовлена з використанням клею, що нанесений на поверхню сталевого листа до початку бетонування колони. (19) (21) u200814738 (22) 22.12.2008 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) СТОРОЖЕНКО ЛЕОНІД ІВАНОВИЧ, ЛАПЕНКО ОЛЕКСАНДР ІВАНОВИЧ, НИЖНИК ОЛЕКСАНДР ВАСИЛЬОВИЧ 3 42773 лення та ефективних способів забезпечення сумісної роботи бетону зі сталевим елементом, виходячи з простоти й надійності виготовлення несучої конструкції. На фігурах 1 та 2 схематично наведено сталезалізобетонну балку з листовим армуванням та її поперечний переріз, що складається зі сталевих вертикальних листів 7, днища 2 торцевих пластин 3 та бетону 4. Перед початком бетонування такого елемента на внутрішні поверхні сталевих листів наноситься шар клею 5, який твердіє разом із бетоном. При затвердінні бетон міцно зчіплюється зі сталевими листами, та під впливом зовнішніх зусиль обидві конструкції працюють сумісно. Балка може бути встановлена в проектне положення та завантажена при умові досягнення проектної міцності бетоном заповнення та твердіння клеєного шару. Виготовлення такої конструкції може відбуватися безпосередньо на будівельному майданчику, що в свою чергу призводить до скорочення термінів будівництва та додаткових витрат на транспортування. Монтаж сталезалізо Комп’ютерна верстка О. Рябко 4 бетонних балок принципово нічим не відрізняється від монтажу залізобетонних та сталевих балок [3]. Така конструкція здатна сприймати великі згинальні моменти та ідеально працювати на поперечну силу завдяки сумісній роботі бетону й сталі. Запропонована сталезалізобетонна балка з листовим армуванням може бути рекомендована для застосування при спорудженні цивільних та промислових будівель різного призначення. Джерела інформації: 1. Вахненко П.Ф., Павліков A.M., Горик О.В., Вахненко В.П. Залізобетонні конструкції. - К.: Вища пік., 1999. - 508 с. 2. Сталезалізобетон: Збірник наукових праць. За редакцією д.т.н., проф. Стороженко Л.І. - Полтава: ПолтНТУ, 2006. - 386с. 3. Стороженко Л.І., Сурдин В.М., Єфименко В.І., Вербицький В.І., Сталезалізобетонні конструкції: дослідження, проектування, будівництво, експлуатація: Монографія. - Кривий Ріг: 2007. - 448с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
