Спосіб кондиціонування рудникового повітря

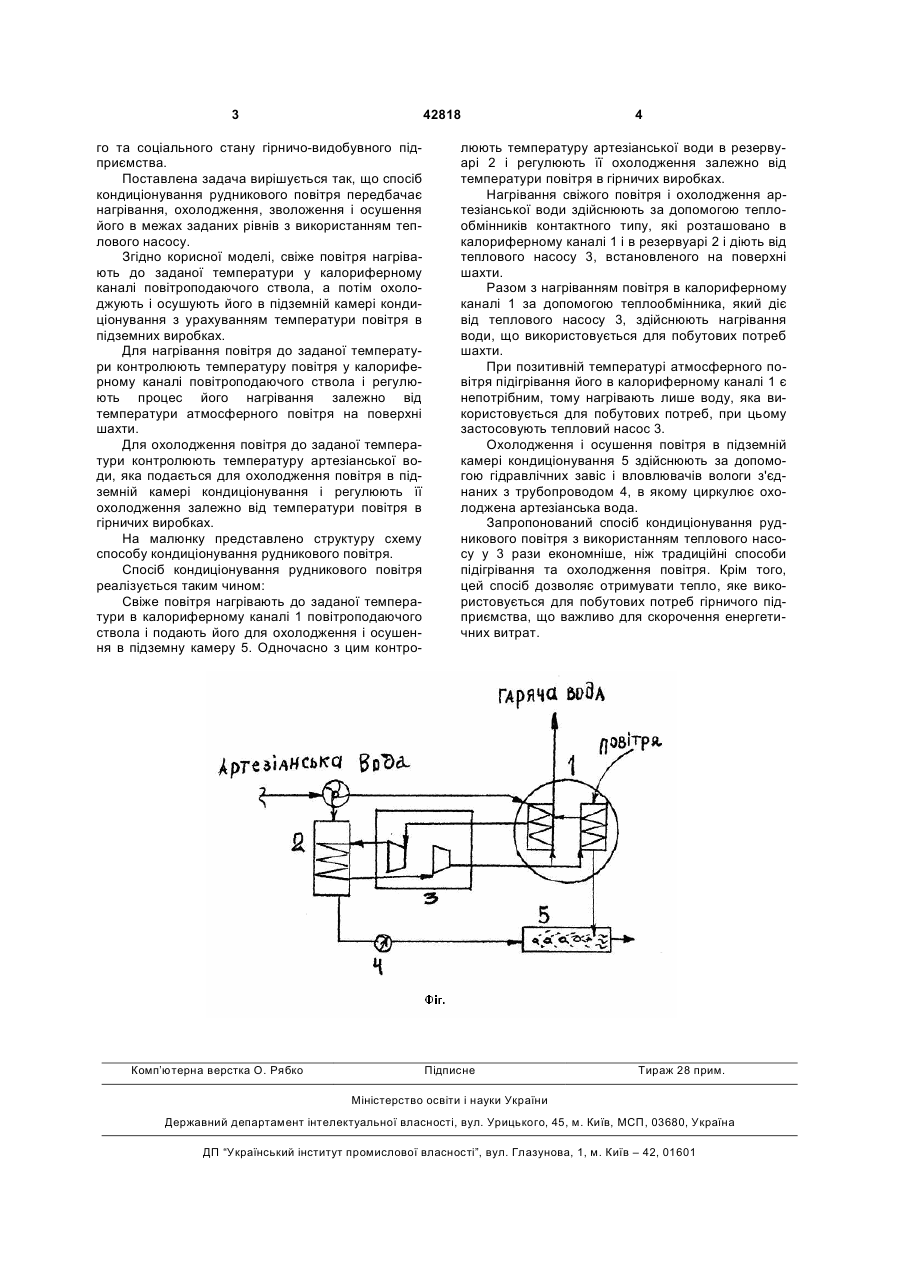

1. Спосіб кондиціонування рудникового повітря, що передбачає нагрівання, охолодження, зволоження і осушення його в межах заданих рівнів, який відрізняється тим, що свіже повітря нагрівають до заданої температури у калориферному 3 42818 го та соціального стану гірничо-видобувного підприємства. Поставлена задача вирішується так, що спосіб кондиціонування рудникового повітря передбачає нагрівання, охолодження, зволоження і осушення його в межах заданих рівнів з використанням теплового насосу. Згідно корисної моделі, свіже повітря нагрівають до заданої температури у калориферному каналі повітроподаючого ствола, а потім охолоджують і осушують його в підземній камері кондиціонування з урахуванням температури повітря в підземних виробках. Для нагрівання повітря до заданої температури контролюють температуру повітря у калориферному каналі повітроподаючого ствола і регулюють процес його нагрівання залежно від температури атмосферного повітря на поверхні шахти. Для охолодження повітря до заданої температури контролюють температуру артезіанської води, яка подається для охолодження повітря в підземній камері кондиціонування і регулюють її охолодження залежно від температури повітря в гірничих виробках. На малюнку представлено структуру схему способу кондиціонування рудникового повітря. Спосіб кондиціонування рудникового повітря реалізується таким чином: Свіже повітря нагрівають до заданої температури в калориферному каналі 1 повітроподаючого ствола і подають його для охолодження і осушення в підземну камеру 5. Одночасно з цим контро Комп’ютерна верстка О. Рябко 4 люють температуру артезіанської води в резервуарі 2 і регулюють її охолодження залежно від температури повітря в гірничих виробках. Нагрівання свіжого повітря і охолодження артезіанської води здійснюють за допомогою теплообмінників контактного типу, які розташовано в калориферному каналі 1 і в резервуарі 2 і діють від теплового насосу 3, встановленого на поверхні шахти. Разом з нагріванням повітря в калориферному каналі 1 за допомогою теплообмінника, який діє від теплового насосу 3, здійснюють нагрівання води, що використовується для побутових потреб шахти. При позитивній температурі атмосферного повітря підігрівання його в калориферному каналі 1 є непотрібним, тому нагрівають лише воду, яка використовується для побутових потреб, при цьому застосовують тепловий насос 3. Охолодження і осушення повітря в підземній камері кондиціонування 5 здійснюють за допомогою гідравлічних завіс і вловлювачів вологи з'єднаних з трубопроводом 4, в якому циркулює охолоджена артезіанська вода. Запропонований спосіб кондиціонування рудникового повітря з використанням теплового насосу у 3 рази економніше, ніж традиційні способи підігрівання та охолодження повітря. Крім того, цей спосіб дозволяє отримувати тепло, яке використовується для побутових потреб гірничого підприємства, що важливо для скорочення енергетичних витрат. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
