Теплогідроізольована труба для систем кондиціонування рудникового повітря

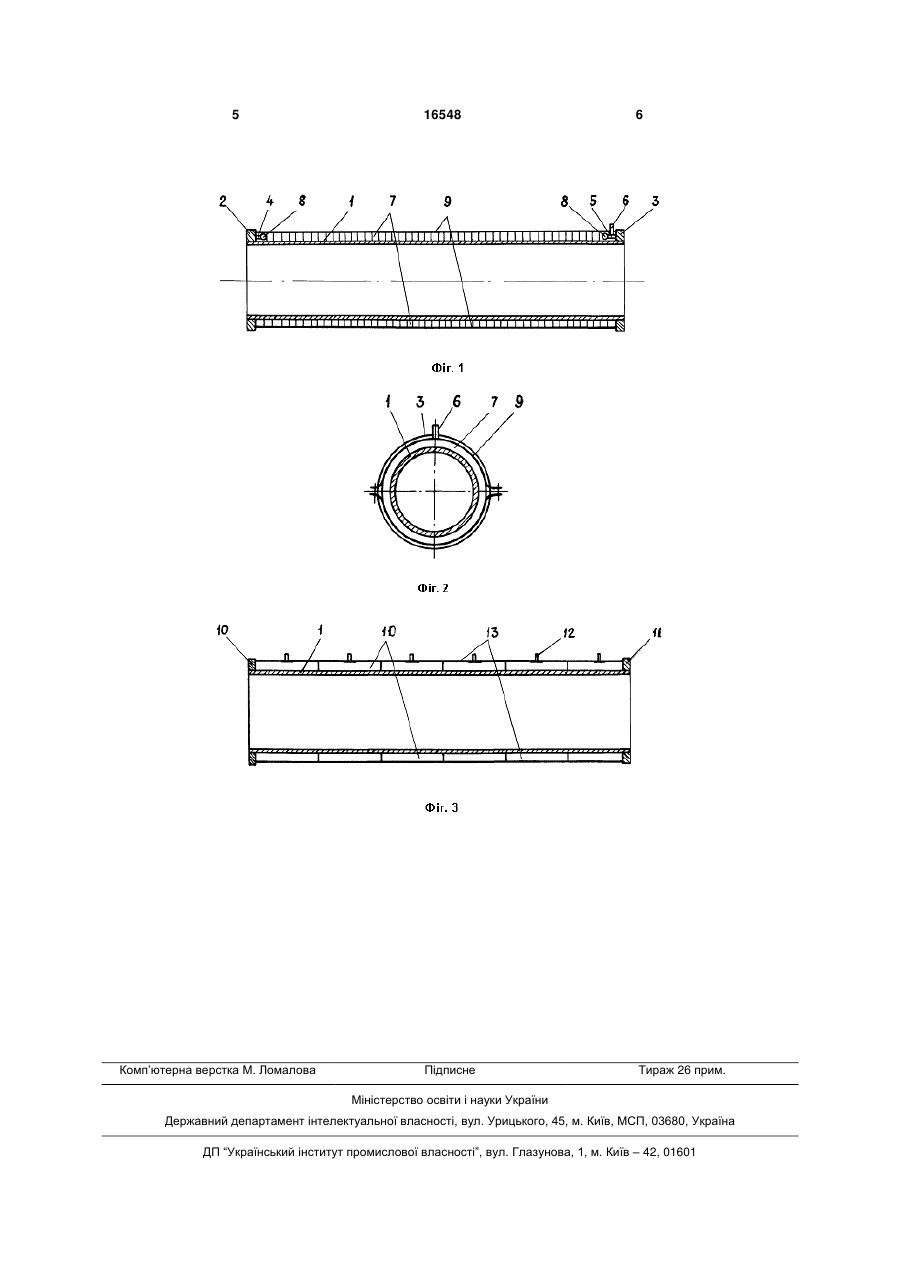

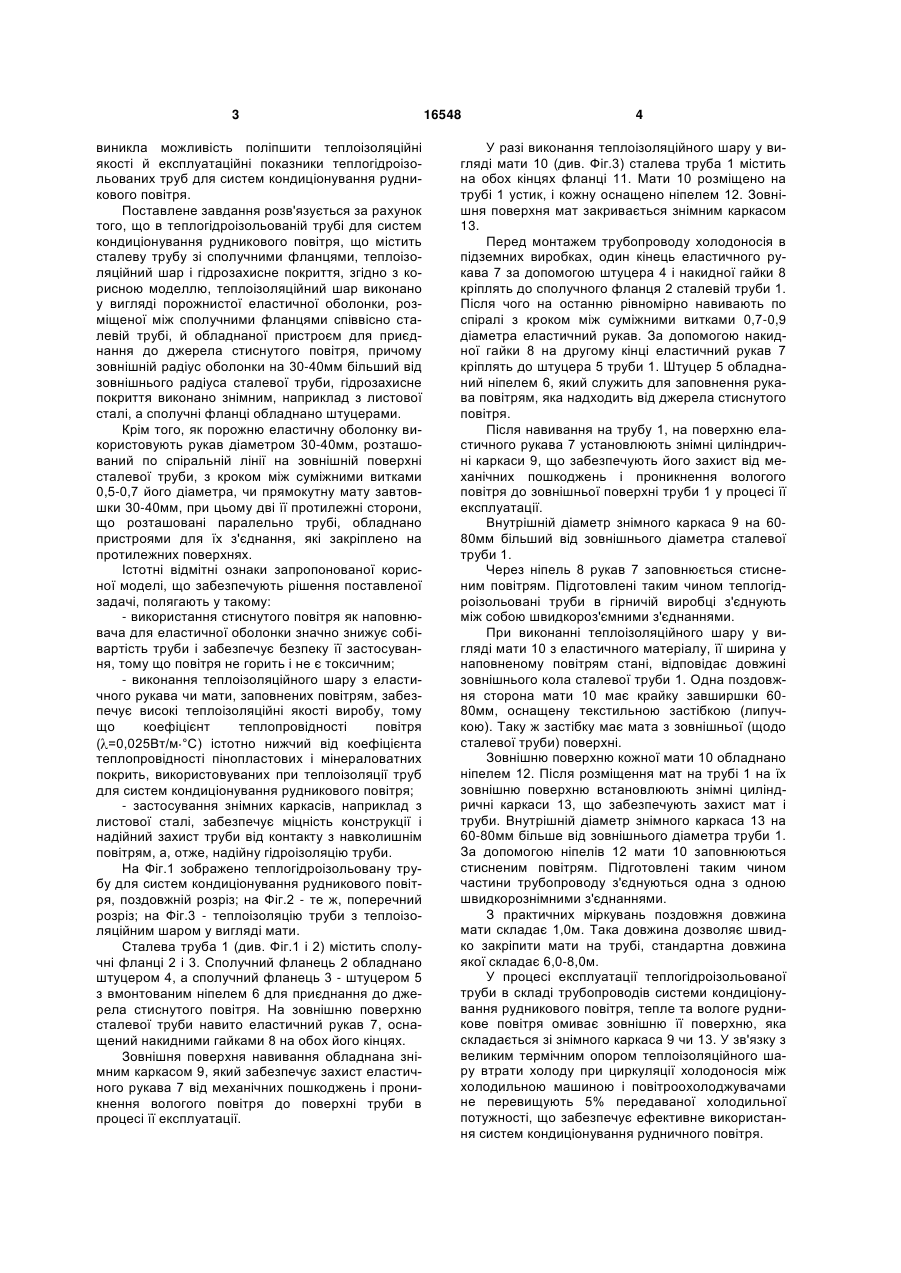

1. Теплогідроізольована труба для систем кондиціонування рудникового повітря, що містить сталеву трубу зі сполучними фланцями, теплоізоляційний шар і гідрозахисне покриття, яка відрізняється тим, що теплоізоляційний шар виконано у вигляді порожнистої еластичної оболонки, розмі 3 виникла можливість поліпшити теплоізоляційні якості й експлуатаційні показники теплогідроізольованих труб для систем кондиціонування рудникового повітря. Поставлене завдання розв'язується за рахунок того, що в теплогідроізольованій трубі для систем кондиціонування рудникового повітря, що містить сталеву трубу зі сполучними фланцями, теплоізоляційний шар і гідрозахисне покриття, згідно з корисною моделлю, теплоізоляційний шар виконано у вигляді порожнистої еластичної оболонки, розміщеної між сполучними фланцями співвісно сталевій трубі, й обладнаної пристроєм для приєднання до джерела стиснутого повітря, причому зовнішній радіус оболонки на 30-40мм більший від зовнішнього радіуса сталевої труби, гідрозахисне покриття виконано знімним, наприклад з листової сталі, а сполучні фланці обладнано штуцерами. Крім того, як порожню еластичну оболонку використовують рукав діаметром 30-40мм, розташований по спіральній лінії на зовнішній поверхні сталевої труби, з кроком між суміжними витками 0,5-0,7 його діаметра, чи прямокутну мату завтовшки 30-40мм, при цьому дві її протилежні сторони, що розташовані паралельно трубі, обладнано пристроями для їх з'єднання, які закріплено на протилежних поверхнях. Істотні відмітні ознаки запропонованої корисної моделі, що забезпечують рішення поставленої задачі, полягають у такому: - використання стиснутого повітря як наповнювача для еластичної оболонки значно знижує собівартість труби і забезпечує безпеку її застосування, тому що повітря не горить і не є токсичним; - виконання теплоізоляційного шару з еластичного рукава чи мати, заповнених повітрям, забезпечує високі теплоізоляційні якості виробу, тому що коефіцієнт теплопровідності повітря ( =0,025Вт/м °С) істотно нижчий від коефіцієнта теплопровідності пінопластових і мінераловатних покрить, використовуваних при теплоізоляції труб для систем кондиціонування рудникового повітря; - застосування знімних каркасів, наприклад з листової сталі, забезпечує міцність конструкції і надійний захист труби від контакту з навколишнім повітрям, а, отже, надійну гідроізоляцію труби. На Фіг.1 зображено теплогідроізольовану трубу для систем кондиціонування рудникового повітря, поздовжній розріз; на Фіг.2 - те ж, поперечний розріз; на Фіг.3 - теплоізоляцію труби з теплоізоляційним шаром у вигляді мати. Сталева труба 1 (див. Фіг.1 і 2) містить сполучні фланці 2 і 3. Сполучний фланець 2 обладнано штуцером 4, а сполучний фланець 3 - штуцером 5 з вмонтованим ніпелем 6 для приєднання до джерела стиснутого повітря. На зовнішню поверхню сталевої труби навито еластичний рукав 7, оснащений накидними гайками 8 на обох його кінцях. Зовнішня поверхня навивання обладнана знімним каркасом 9, який забезпечує захист еластичного рукава 7 від механічних пошкоджень і проникнення вологого повітря до поверхні труби в процесі її експлуатації. 16548 4 У разі виконання теплоізоляційного шару у вигляді мати 10 (див. Фіг.3) сталева труба 1 містить на обох кінцях фланці 11. Мати 10 розміщено на трубі 1 устик, і кожну оснащено ніпелем 12. Зовнішня поверхня мат закривається знімним каркасом 13. Перед монтажем трубопроводу холодоносія в підземних виробках, один кінець еластичного рукава 7 за допомогою штуцера 4 і накидної гайки 8 кріплять до сполучного фланця 2 сталевій труби 1. Після чого на останню рівномірно навивають по спіралі з кроком між суміжними витками 0,7-0,9 діаметра еластичний рукав. За допомогою накидної гайки 8 на другому кінці еластичний рукав 7 кріплять до штуцера 5 труби 1. Штуцер 5 обладнаний ніпелем 6, який служить для заповнення рукава повітрям, яка надходить від джерела стиснутого повітря. Після навивання на трубу 1, на поверхню еластичного рукава 7 установлюють знімні циліндричні каркаси 9, що забезпечують його захист від механічних пошкоджень і проникнення вологого повітря до зовнішньої поверхні труби 1 у процесі її експлуатації. Внутрішній діаметр знімного каркаса 9 на 6080мм більший від зовнішнього діаметра сталевої труби 1. Через ніпель 8 рукав 7 заповнюється стисненим повітрям. Підготовлені таким чином теплогідроізольовані труби в гірничій виробці з'єднують між собою швидкороз'ємними з'єднаннями. При виконанні теплоізоляційного шару у вигляді мати 10 з еластичного матеріалу, її ширина у наповненому повітрям стані, відповідає довжині зовнішнього кола сталевої труби 1. Одна поздовжня сторона мати 10 має крайку завширшки 6080мм, оснащену текстильною застібкою (липучкою). Таку ж застібку має мата з зовнішньої (щодо сталевої труби) поверхні. Зовнішню поверхню кожної мати 10 обладнано ніпелем 12. Після розміщення мат на трубі 1 на їх зовнішню поверхню встановлюють знімні циліндричні каркаси 13, що забезпечують захист мат і труби. Внутрішній діаметр знімного каркаса 13 на 60-80мм більше від зовнішнього діаметра труби 1. За допомогою ніпелів 12 мати 10 заповнюються стисненим повітрям. Підготовлені таким чином частини трубопроводу з'єднуються одна з одною швидкорознімними з'єднаннями. З практичних міркувань поздовжня довжина мати складає 1,0м. Така довжина дозволяє швидко закріпити мати на трубі, стандартна довжина якої складає 6,0-8,0м. У процесі експлуатації теплогідроізольованої труби в складі трубопроводів системи кондиціонування рудникового повітря, тепле та вологе рудникове повітря омиває зовнішню її поверхню, яка складається зі знімного каркаса 9 чи 13. У зв'язку з великим термічним опором теплоізоляційного шару втрати холоду при циркуляції холодоносія між холодильною машиною і повітроохолоджувачами не перевищують 5% передаваної холодильної потужності, що забезпечує ефективне використання систем кондиціонування рудничного повітря. 5 Комп’ютерна верстка М. Ломалова 16548 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
