Гідравлічна система об’ємного типу з замкнутою циркуляцією робочої рідини

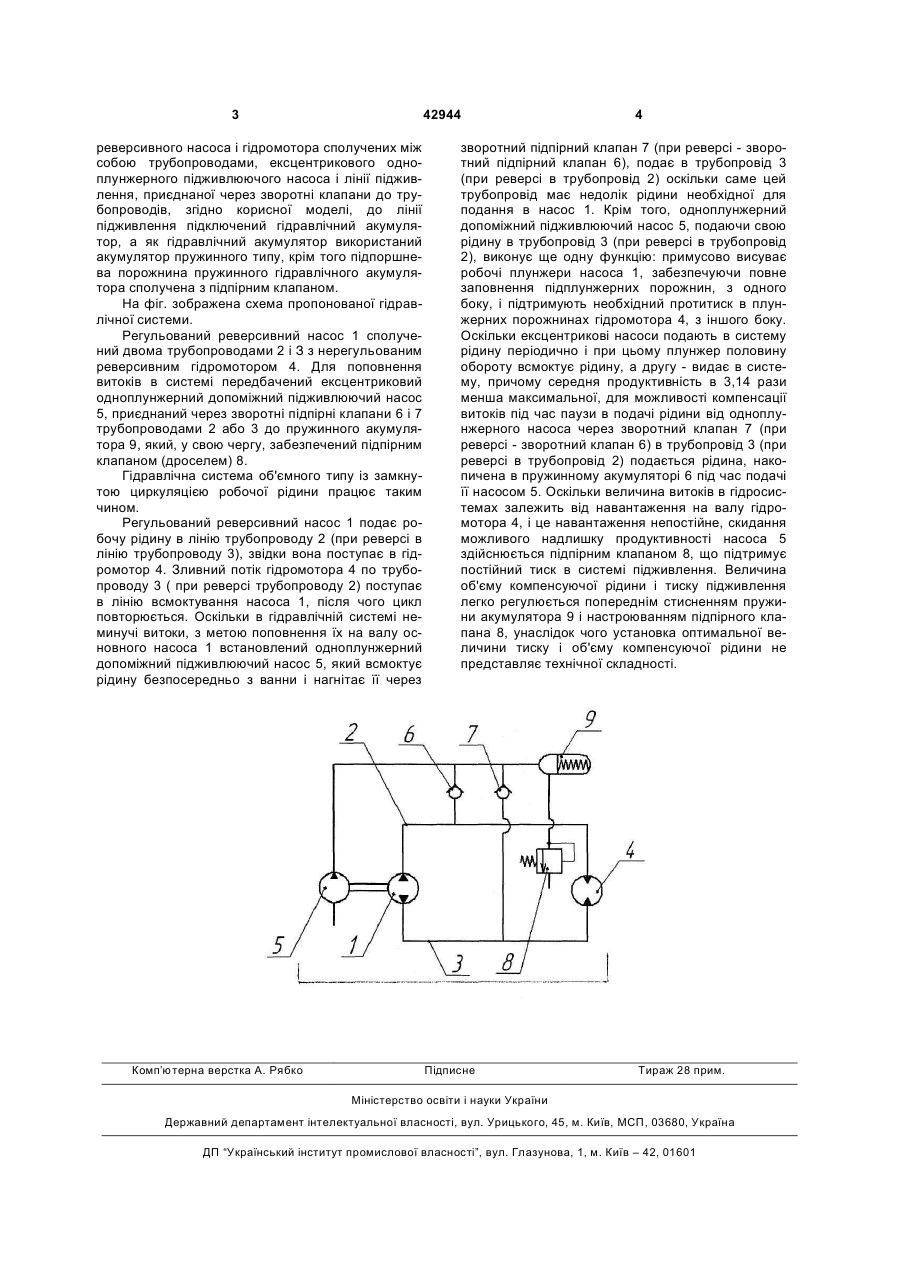

1. Гідравлічна система об'ємного типу із замкнутою циркуляцією робочої рідини, що складається з реверсивного насоса і гідромотора, сполучених між собою трубопроводами, 3 42944 реверсивного насоса і гідромотора сполучених між собою трубопроводами, ексцентрикового одноплунжерного підживлюючого насоса і лінії підживлення, приєднаної через зворотні клапани до трубопроводів, згідно корисної моделі, до лінії підживлення підключений гідравлічний акумулятор, а як гідравлічний акумулятор використаний акумулятор пружинного типу, крім того підпоршнева порожнина пружинного гідравлічного акумулятора сполучена з підпірним клапаном. На фіг. зображена схема пропонованої гідравлічної системи. Регульований реверсивний насос 1 сполучений двома трубопроводами 2 і З з нерегульованим реверсивним гідромотором 4. Для поповнення витоків в системі передбачений ексцентриковий одноплунжерний допоміжний підживлюючий насос 5, приєднаний через зворотні підпірні клапани 6 і 7 трубопроводами 2 або 3 до пружинного акумулятора 9, який, у свою чергу, забезпечений підпірним клапаном (дроселем) 8. Гідравлічна система об'ємного типу із замкнутою циркуляцією робочої рідини працює таким чином. Регульований реверсивний насос 1 подає робочу рідину в лінію трубопроводу 2 (при реверсі в лінію трубопроводу 3), звідки вона поступає в гідромотор 4. Зливний потік гідромотора 4 по трубопроводу 3 ( при реверсі трубопроводу 2) поступає в лінію всмоктування насоса 1, після чого цикл повторюється. Оскільки в гідравлічній системі неминучі витоки, з метою поповнення їх на валу основного насоса 1 встановлений одноплунжерний допоміжний підживлюючий насос 5, який всмоктує рідину безпосередньо з ванни і нагнітає її через Комп’ютерна верстка А. Рябко 4 зворотний підпірний клапан 7 (при реверсі - зворотний підпірний клапан 6), подає в трубопровід 3 (при реверсі в трубопровід 2) оскільки саме цей трубопровід має недолік рідини необхідної для подання в насос 1. Крім того, одноплунжерний допоміжний підживлюючий насос 5, подаючи свою рідину в трубопровід 3 (при реверсі в трубопровід 2), виконує ще одну функцію: примусово висуває робочі плунжери насоса 1, забезпечуючи повне заповнення підплунжерних порожнин, з одного боку, і підтримують необхідний протитиск в плунжерних порожнинах гідромотора 4, з іншого боку. Оскільки ексцентрикові насоси подають в систему рідину періодично і при цьому плунжер половину обороту всмоктує рідину, а другу - видає в систему, причому середня продуктивність в 3,14 рази менша максимальної, для можливості компенсації витоків під час паузи в подачі рідини від одноплунжерного насоса через зворотний клапан 7 (при реверсі - зворотний клапан 6) в трубопровід 3 (при реверсі в трубопровід 2) подається рідина, накопичена в пружинному акумуляторі 6 під час подачі її насосом 5. Оскільки величина витоків в гідросистемах залежить від навантаження на валу гідромотора 4, і це навантаження непостійне, скидання можливого надлишку продуктивності насоса 5 здійснюється підпірним клапаном 8, що підтримує постійний тиск в системі підживлення. Величина об'єму компенсуючої рідини і тиску підживлення легко регулюється попереднім стисненням пружини акумулятора 9 і настроюванням підпірного клапана 8, унаслідок чого установка оптимальної величини тиску і об'єму компенсуючої рідини не представляє технічної складності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
