Аератор з регулюванням витрати повітря

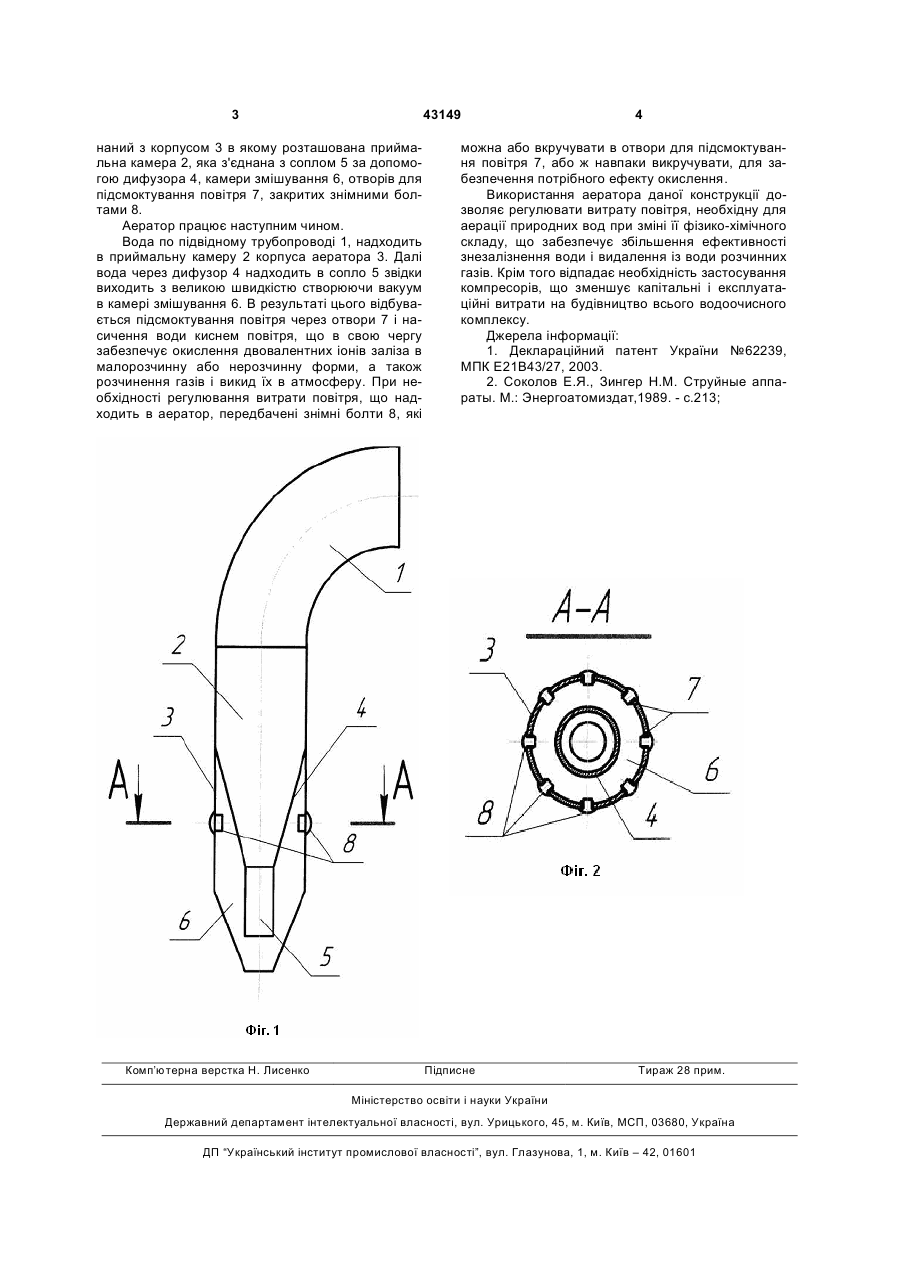

Аератор з регулюванням витрати повітря, який складається з підвідного трубопроводу, приймальної камери, корпусу, дифузора, сопла, камери змішування, який відрізняється тим, що в центральній частині корпуса аератора радіально розташовані отвори для підсмоктування повітря, що обладнані знімними болтами для їх закриття і відкриття. (19) (21) u200900026 (22) 05.01.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) ОРЛОВ ВАЛЕРІЙ ОЛЕГОВИЧ, ТРОХИМЧУК МАКСИМ МИКОЛАЙОВИЧ, МАРТИНОВ СЕРГІЙ ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 43149 наний з корпусом 3 в якому розташована приймальна камера 2, яка з'єднана з соплом 5 за допомогою дифузора 4, камери змішування 6, отворів для підсмоктування повітря 7, закритих знімними болтами 8. Аератор працює наступним чином. Вода по підвідному трубопроводі 1, надходить в приймальну камеру 2 корпуса аератора 3. Далі вода через дифузор 4 надходить в сопло 5 звідки виходить з великою швидкістю створюючи вакуум в камері змішування 6. В результаті цього відбувається підсмоктування повітря через отвори 7 і насичення води киснем повітря, що в свою чергу забезпечує окислення двовалентних іонів заліза в малорозчинну або нерозчинну форми, а також розчинення газів і викид їх в атмосферу. При необхідності регулювання витрати повітря, що надходить в аератор, передбачені знімні болти 8, які Комп’ютерна верстка Н. Лиcенко 4 можна або вкручувати в отвори для підсмоктування повітря 7, або ж навпаки викручувати, для забезпечення потрібного ефекту окислення. Використання аератора даної конструкції дозволяє регулювати витрату повітря, необхідну для аерації природних вод при зміні її фізико-хімічного складу, що забезпечує збільшення ефективності знезалізнення води і видалення із води розчинних газів. Крім того відпадає необхідність застосування компресорів, що зменшує капітальні і експлуатаційні витрати на будівництво всього водоочисного комплексу. Джерела інформації: 1. Деклараційний патент України №62239, МПК Е21В43/27, 2003. 2. Соколов Е.Я., Зингер Н.М. Струйные аппараты. М.: Энергоатомиздат,1989. - с.213; Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
