Дисковий аератор

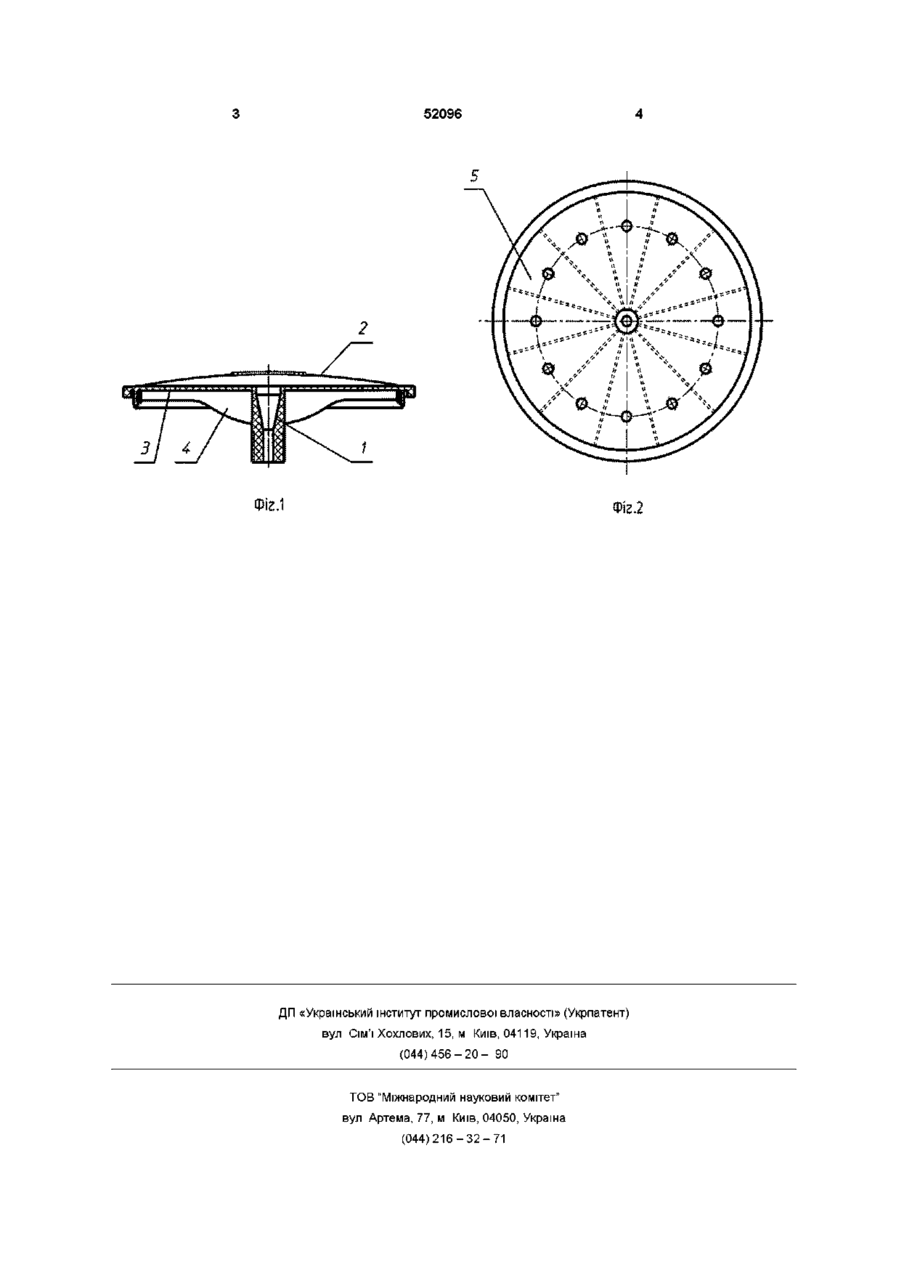

Дисковий аератор, який має корпус, мембрану, отвори в корпусі для виходу бульбашок повітря, який відрізняється тим, що на днищі корпуса виконані радіальні ребра, які утворюють окремі камери, за КІЛЬКІСТЮ отворів Винахід належить до дискових аераторів, наприклад, середньобульбашкового типу і може знайти застосування в різних галузях промисловості та в системах біологічного очищення стічних вод Відомо ДИСКОВИЙ аератор, який має диск, розташований в сідлоподібному корпусі, який утворює щілину для виходу бульбашок повітря (див , наприклад, Брагинский Л Н , Евилевич и др Моделирование аэрационных сооружений для очистки сточной воды Л Химия 1980г, стр 43) Недоліками відомого пристрою є забруднення щілини їлом під час припинення подачі повітря і досить висока швидкість перенесення кисню із бульбашок повітря в рідину Відомо ДИСКОВИЙ аератор, який має корпус, гумову мембрану, отвори в корпусі для виходу бульбашок повітря (див , наприклад, каталог фірми «SERECO», с 86) За технічною суттєвістю та еффектом, що досягається, відомий пристрій є найбільш близьким до того, що заявляється, і обраний як прототип Недоліком пристрою - прототипу є все ще висока швидкість перенесення кисню із бульбашок повітря в рідину, понижуюча ефективність його застосування в процесах, де небажана присутність розчинного кисню, наприклад, при денітрифікації чи при біологічному видаленні фосфору, тобто в анаеробних процесах В основу винаходу покладено завдання створити дисковий аератор, що дає змогу, за рахунок зниження швидкості перенесення кисню із бульбашок повітря в рідину, підвищити ефективність очищення при анаеробних процесах Поставлене завдання вирішується в дисково му аераторі, який має корпус, мембрану, отвори в корпусі для виходу бульбашок повітря, при цьому на днищі корпуса виконані радіальні ребра, що утворюють окремі камери, за КІЛЬКІСТЮ отворів ВІДМІННОЮ ознакою пристрою, що заявляється, є виконання на днищі корпусу радіальних ребер, що утворюють окремі камери, за КІЛЬКІСТЮ отворів Виходячи з описаного рівня техніки випливає, що вказана відміна є новою Завдяки виконанню на днищі корпусу ребер, що утворюють окремі камери, за КІЛЬКІСТЮ отворів, повітря, що виходить з отворів, накопичується в цих камерах і вже з них надходить в рідину При цьому покращується рівномірність подачі повітря в рідину і її перемішування, знижується швидкість масообміну, забезпечується утворення бульбашок повітря з мінімальною поверхнею і з мінімальною здатністю до перенесення кисню На фіг 1 подано розріз дискового аератора, а на фіг 2 - вигляд знизу Дисковий аератор має корпус 1, мембрану 2, отвори 3 для виходу бульбашок повітря, радіальні ребра 4, камери 5 Пристрій працює таким чином Повітря з корпусу 1 надходить під мембрану 2, яка під тиском повітря розширюється, і отвори З відкриваються Через отвори 3 повітря попадає в камеру 5, накопичується в ній і, в міру накопичення, надходить рівномірно в рідину, що перемішується, не чинить небажаного впливу на проходження анаеробного процесу Техніко-економічні переваги пристрою, що заявляється, у порівнянні з при-строєм-прототипом полягають у підвищенні ефективності очищення забрудненої рідини при анаеробних процесах (О о ю 52096 Фіг.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
