Автономна електростанція “тнт”
Формула / Реферат
Автономна електростанція, що включає привід, який з'єднаний з електричним генератором, та систему контрольно-вимірювальної апаратури, яка відрізняється тим, що як привод в ній використаний карбюраторний двигун, з'єднаний з газо-паливною апаратурою.
Текст

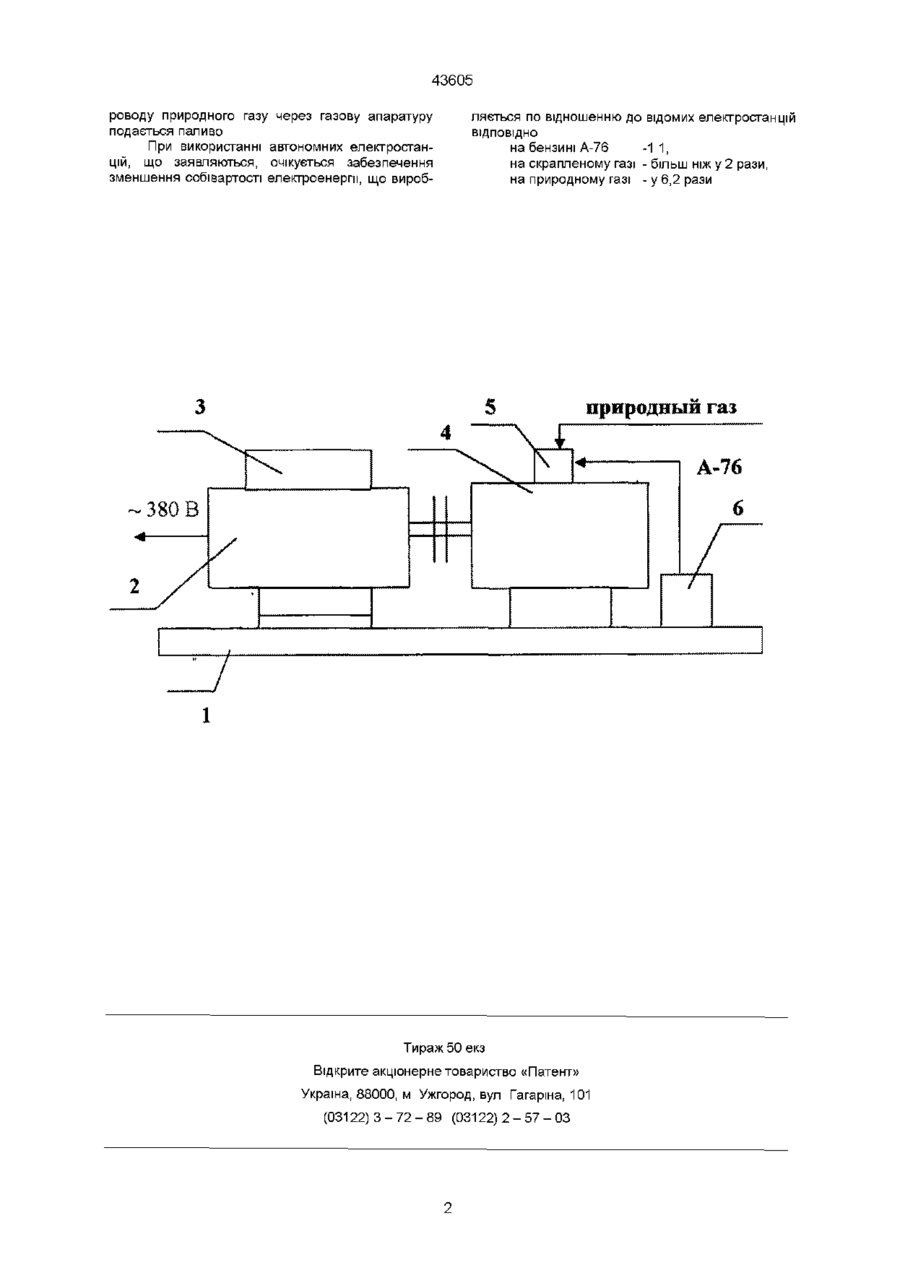

Автономна елеісгростанція, що включає привід, який з'єднаний з електричним генератором, та систему контрольно-вимірювальної апаратури, яка відрізняється тим, що як привід в ній використаний карбюраторний двигун, з'єднаний з газопаливною апаратурою Автономна електростанція містить станину 1, генератор 2, пульт керування електростанцією З, привід 4, газово-паливну апаратуру 5 та бензобак 6 для бензину марки А-76 Рішення поставленого завдання забезпечується тим, що замість дизельного приводу електричного генератора використовується двигун ЗІЛ130 для автономних електростанцій, які відповідають потужності автономних електростанцій типу АД-30 (ЗО кВт) та форсованої модифікації двигун ЗІЛ-375 для автономних електростанцій, які відповідають потужності автономних електростанцій типу АД-50 (50кВт), які споряджені апаратурою для роботи на газовидному паливі При цьому в якості палива можливо використання бензину А76, скрапленого газу (пропан, бутан чи їх суміш), природній газ високого, середнього та низького тиску Автономні електростанції працюють наступним чином В бензобак 6 заливають бензин А-76 З пульту керування станцією 3 запускають привід (двигун) 4, розігрівають його та доводять до робочих параметрів При досягненні номінальних параметрів двигуна 4 з пульту керування 3 переключають станцію на роботу від газового палива за допомогою газової паливної апаратури 5 Після переходу у робочий режим на газовидному паливі з пульту управління виконують підключення до електростанції споживачів електроенергії Автономні електростанції системи «ТНТ» виконують перетворення хімічної енергії, що зв'язана з органічним паливом (бензин А-76, скраплений газ, природній газ) утрьохфазний електричний струм, напругою 380 В з частотою 50 Гц Для цього в систему живлення паливом двигуна або з бензобаку, або з ємності скрапленого газу, або з трубоп ю о (О СО 43605 роводу природного газу через газову апаратуру подається паливо При використанні автономних електростанцій, що заявляються, очікується забезпечення зменшення собівартості електроенергії, що вироб ляється по відношенню до відомих електростанцій ВІДПОВІДНО на бензині А-76 -1 1, на скрапленому газі - більш ніж у 2 рази, на природному газі - у 6,2 рази природный газ Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
ДивитисяДодаткова інформація
Назва патенту англійськоюIsolated power generating plant tnt
Автори англійськоюTeslenko Viktor Petrovych
Назва патенту російськоюАвтономная электростанция "тнт»
Автори російськоюТесленко Виктор Петрович
МПК / Мітки
МПК: H02K 19/00
Мітки: електростанція, автономна, тнт
