Газопаротурбінна електростанція

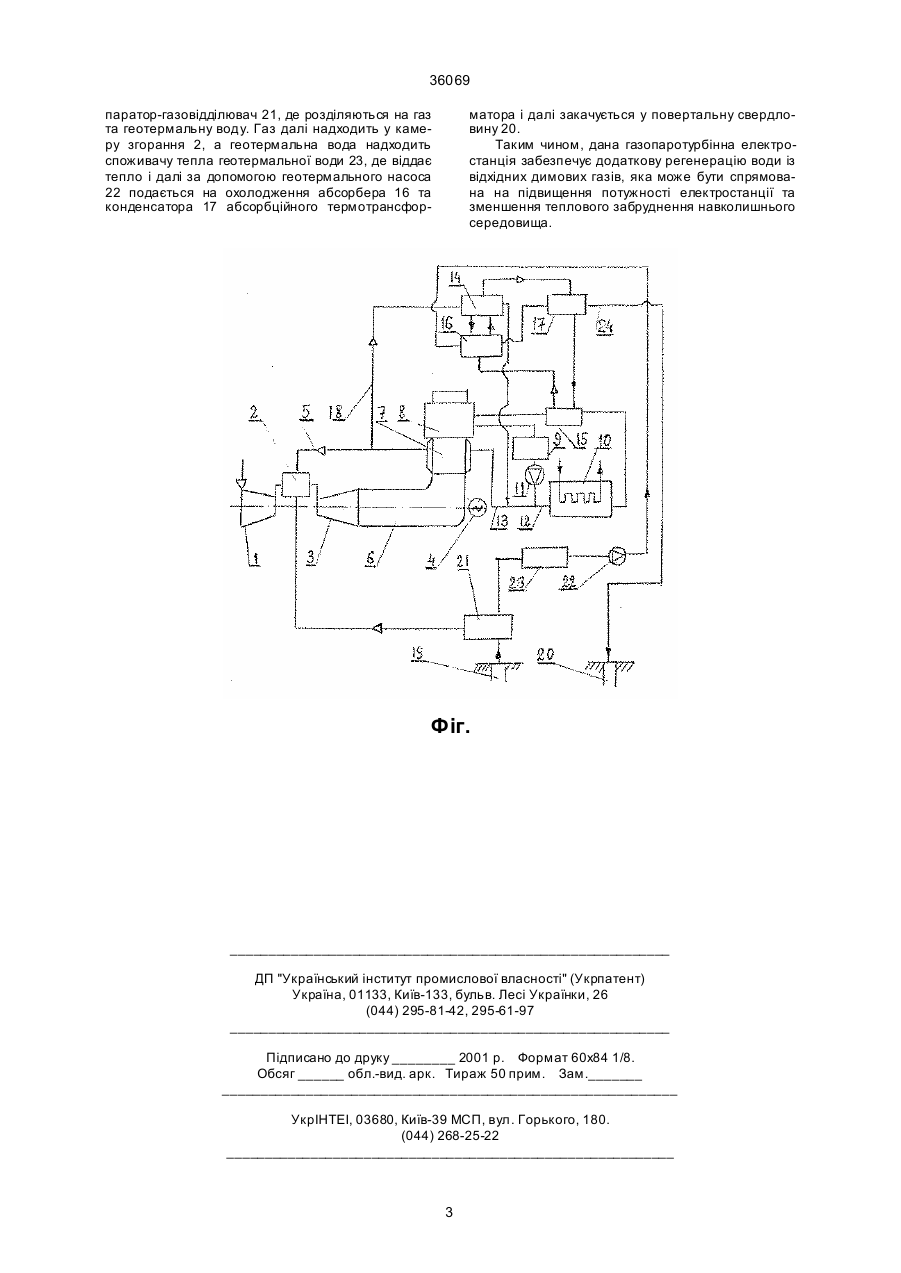

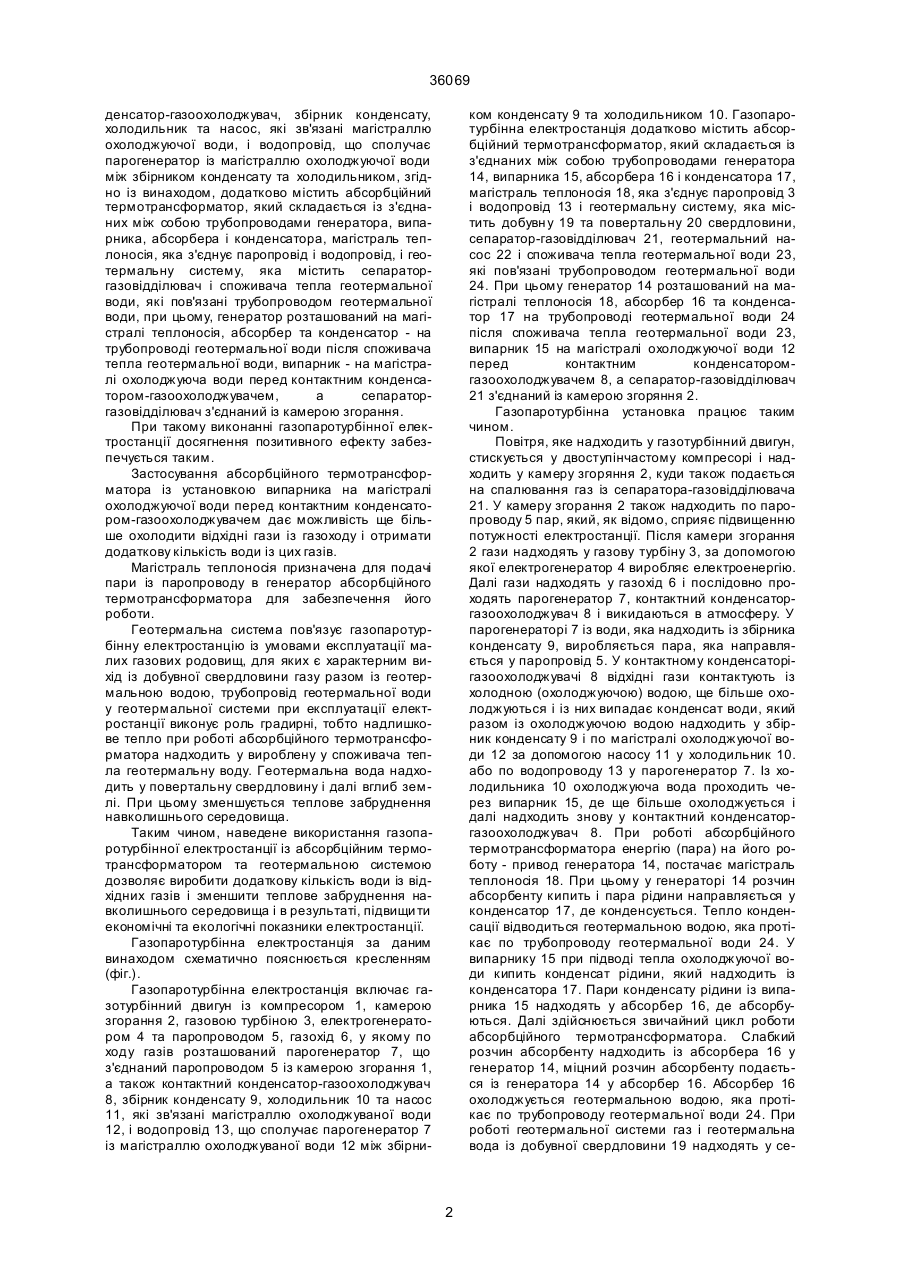

Газопаротурбінна електростанція, котра включає газотурбінний двигун із компресором, камерою згорання, газовою турбіною, електрогенератором та паропроводом, газохід, у якому по ходу газів розташований парогенератор, що з'єднаний паропроводом із камерою згорання, а також контактний конденсатор-газоохолоджувач, збірник конденсату, холодильник та насос, які зв'язані магістраллю охолоджуючої води, і водопровід, що 36069 денсатор-газоохолоджувач, збірник конденсату, холодильник та насос, які зв'язані магістраллю охолоджуючої води, і водопровід, що сполучає парогенератор із магістраллю охолоджуючої води між збірником конденсату та холодильником, згідно із винаходом, додатково містить абсорбційний термотрансформатор, який складається із з'єднаних між собою трубопроводами генератора, випарника, абсорбера і конденсатора, магістраль теплоносія, яка з'єднує паропровід і водопровід, і геотермальну систему, яка містить сепараторгазовідділювач і споживача тепла геотермальної води, які пов'язані трубопроводом геотермальної води, при цьому, генератор розташований на магістралі теплоносія, абсорбер та конденсатор - на трубопроводі геотермальної води після споживача тепла геотермальної води, випарник - на магістралі охолоджуюча води перед контактним конденсатором-газоохолоджувачем, а сепараторгазовідділювач з'єднаний із камерою згорання. При такому виконанні газопаротурбінної електростанції досягнення позитивного ефекту забезпечується таким. Застосування абсорбційного термотрансформатора із установкою випарника на магістралі охолоджуючої води перед контактним конденсатором-газоохолоджувачем дає можливість ще більше охолодити відхідні гази із газоходу і отримати додаткову кількість води із цих газів. Магістраль теплоносія призначена для подачі пари із паропроводу в генератор абсорбційного термотрансформатора для забезпечення його роботи. Геотермальна система пов'язує газопаротурбінну електростанцію із умовами експлуатації малих газових родовищ, для яких є характерним вихід із добувної свердловини газу разом із геотермальною водою, трубопровід геотермальної води у геотермальної системи при експлуатації електростанції виконує роль градирні, тобто надлишкове тепло при роботі абсорбційного термотрансформатора надходить у вироблену у споживача тепла геотермальну воду. Геотермальна вода надходить у повертальну свердловину і далі вглиб землі. При цьому зменшується теплове забруднення навколишнього середовища. Таким чином, наведене використання газопаротурбінної електростанції із абсорбційним термотрансформатором та геотермальною системою дозволяє виробити додаткову кількість води із відхідних газів і зменшити теплове забруднення навколишнього середовища і в результаті, підвищи ти економічні та екологічні показники електростанції. Газопаротурбінна електростанція за даним винаходом схематично пояснюється кресленням (фіг.). Газопаротурбінна електростанція включає газотурбінний двигун із компресором 1, камерою згорання 2, газовою турбіною 3, електрогенератором 4 та паропроводом 5, газохід 6, у якому по ходу газів розташований парогенератор 7, що з'єднаний паропроводом 5 із камерою згорання 1, а також контактний конденсатор-газоохолоджувач 8, збірник конденсату 9, холодильник 10 та насос 11, які зв'язані магістраллю охолоджуваної води 12, і водопровід 13, що сполучає парогенератор 7 із магістраллю охолоджуваної води 12 між збірни ком конденсату 9 та холодильником 10. Газопаротурбінна електростанція додатково містить абсорбційний термотрансформатор, який складається із з'єднаних між собою трубопроводами генератора 14, випарника 15, абсорбера 16 і конденсатора 17, магістраль теплоносія 18, яка з'єднує паропровід 3 і водопровід 13 і геотермальну систему, яка містить добувн у 19 та повертальну 20 свердловини, сепаратор-газовідділювач 21, геотермальний насос 22 і споживача тепла геотермальної води 23, які пов'язані трубопроводом геотермальної води 24. При цьому генератор 14 розташований на магістралі теплоносія 18, абсорбер 16 та конденсатор 17 на трубопроводі геотермальної води 24 після споживача тепла геотермальної води 23, випарник 15 на магістралі охолоджуючої води 12 перед контактним конденсаторомгазоохолоджувачем 8, а сепаратор-газовідділювач 21 з'єднаний із камерою згоряння 2. Газопаротурбінна установка працює таким чином. Повітря, яке надходить у газотурбінний двигун, стискується у двоступінчастому компресорі і надходить у камеру згоряння 2, куди також подається на спалювання газ із сепаратора-газовідділювача 21. У камеру згорання 2 також надходить по паропроводу 5 пар, який, як відомо, сприяє підвищенню потужності електростанції. Після камери згорання 2 гази надходять у газову турбіну 3, за допомогою якої електрогенератор 4 виробляє електроенергію. Далі гази надходять у газохід 6 і послідовно проходять парогенератор 7, контактний конденсаторгазоохолоджувач 8 і викидаються в атмосферу. У парогенераторі 7 із води, яка надходить із збірника конденсату 9, виробляється пара, яка направляється у паропровід 5. У контактному конденсаторігазоохолоджувачі 8 відхідні гази контактують із холодною (охолоджуючою) водою, ще більше охолоджуються і із них випадає конденсат води, який разом із охолоджуючою водою надходить у збірник конденсату 9 і по магістралі охолоджуючої води 12 за допомогою насосу 11 у холодильник 10. або по водопроводу 13 у парогенератор 7. Із холодильника 10 охолоджуюча вода проходить через випарник 15, де ще більше охолоджується і далі надходить знову у контактний конденсаторгазоохолоджувач 8. При роботі абсорбційного термотрансформатора енергію (пара) на його роботу - привод генератора 14, постачає магістраль теплоносія 18. При цьому у генераторі 14 розчин абсорбенту кипить і пара рідини направляється у конденсатор 17, де конденсується. Тепло конденсації відводиться геотермальною водою, яка протікає по трубопроводу геотермальної води 24. У випарнику 15 при підводі тепла охолоджуючої води кипить конденсат рідини, який надходить із конденсатора 17. Пари конденсату рідини із випарника 15 надходять у абсорбер 16, де абсорбуються. Далі здійснюється звичайний цикл роботи абсорбційного термотрансформатора. Слабкий розчин абсорбенту надходить із абсорбера 16 у генератор 14, міцний розчин абсорбенту подається із генератора 14 у абсорбер 16. Абсорбер 16 охолоджується геотермальною водою, яка протікає по трубопроводу геотермальної води 24. При роботі геотермальної системи газ і геотермальна вода із добувної свердловини 19 надходять у се 2 36069 паратор-газовідділювач 21, де розділяються на газ та геотермальну воду. Газ далі надходить у камеру згорання 2, а геотермальна вода надходить споживачу тепла геотермальної води 23, де віддає тепло і далі за допомогою геотермального насоса 22 подається на охолодження абсорбера 16 та конденсатора 17 абсорбційного термотрансфор матора і далі закачується у повертальну свердловину 20. Таким чином, дана газопаротурбінна електростанція забезпечує додаткову регенерацію води із відхідних димових газів, яка може бути спрямована на підвищення потужності електростанції та зменшення теплового забруднення навколишнього середовища. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
