Установка для дослідження триботехнічних властивостей матеріалів та покриттів в умовах знакозмінних тангенціальних навантажень

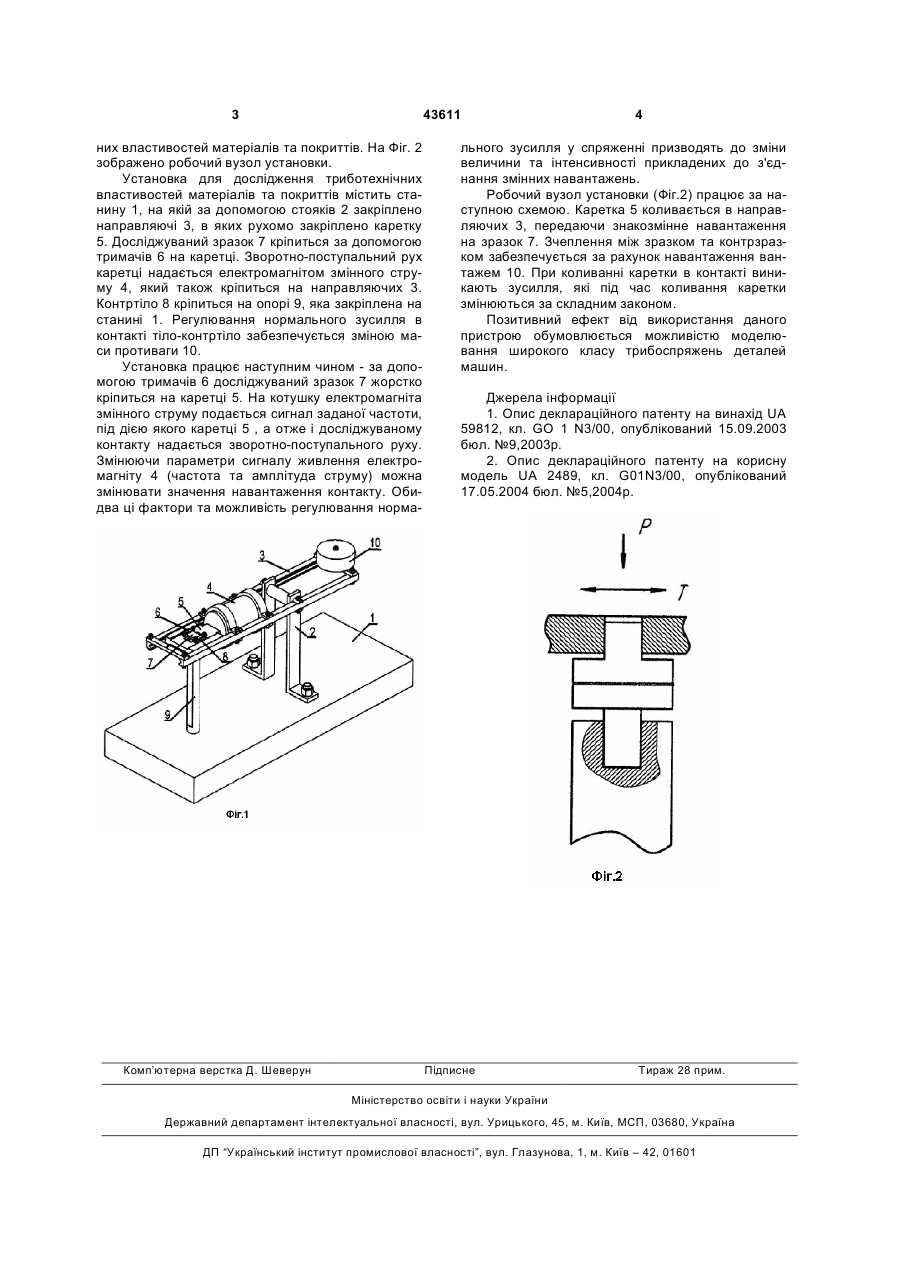

Установка для дослідження триботехнічних властивостей матеріалів та покриттів, яка містить станину, тримач зразка, привід його руху, тримач контрзразка та вузол його навантаження, яка відрізняється тим, що зразок закріплено на каретці, що рухається по напрямних і приводиться в рух від генератора механічних коливань з широким діапазоном робочих частот. (19) (21) u200902608 (22) 23.03.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) КУРСКОЙ ВОЛОДИМИР СЕРГІЙОВИЧ, ШАЛАПКО ЮРІЙ ІВАНОВИЧ (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 43611 них властивостей матеріалів та покриттів. На Фіг. 2 зображено робочий вузол установки. Установка для дослідження триботехнічних властивостей матеріалів та покриттів містить станину 1, на якій за допомогою стояків 2 закріплено направляючі 3, в яких рухомо закріплено каретку 5. Досліджуваний зразок 7 кріпиться за допомогою тримачів 6 на каретці. Зворотно-поступальний рух каретці надається електромагнітом змінного струму 4, який також кріпиться на направляючих 3. Контртіло 8 кріпиться на опорі 9, яка закріплена на станині 1. Регулювання нормального зусилля в контакті тіло-контртіло забезпечується зміною маси противаги 10. Установка працює наступним чином - за допомогою тримачів 6 досліджуваний зразок 7 жорстко кріпиться на каретці 5. На котушку електромагніта змінного струму подається сигнал заданої частоти, під дією якого каретці 5 , а отже і досліджуваному контакту надається зворотно-поступального руху. Змінюючи параметри сигналу живлення електромагніту 4 (частота та амплітуда струму) можна змінювати значення навантаження контакту. Обидва ці фактори та можливість регулювання норма Комп’ютерна верстка Д. Шеверун 4 льного зусилля у спряженні призводять до зміни величини та інтенсивності прикладених до з'єднання змінних навантажень. Робочий вузол установки (Фіг.2) працює за наступною схемою. Каретка 5 коливається в направляючих 3, передаючи знакозмінне навантаження на зразок 7. Зчеплення між зразком та контрзразком забезпечується за рахунок навантаження вантажем 10. При коливанні каретки в контакті виникають зусилля, які під час коливання каретки змінюються за складним законом. Позитивний ефект від використання даного пристрою обумовлюється можливістю моделювання широкого класу трибоспряжень деталей машин. Джерела інформації 1. Опис деклараційного патенту на винахід UA 59812, кл. GO 1 N3/00, опублікований 15.09.2003 бюл. №9,2003р. 2. Опис деклараційного патенту на корисну модель UA 2489, кл. G01N3/00, опублікований 17.05.2004 бюл. №5,2004р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
