Вогнетривка гіпсокремнеземиста формувальна суміш

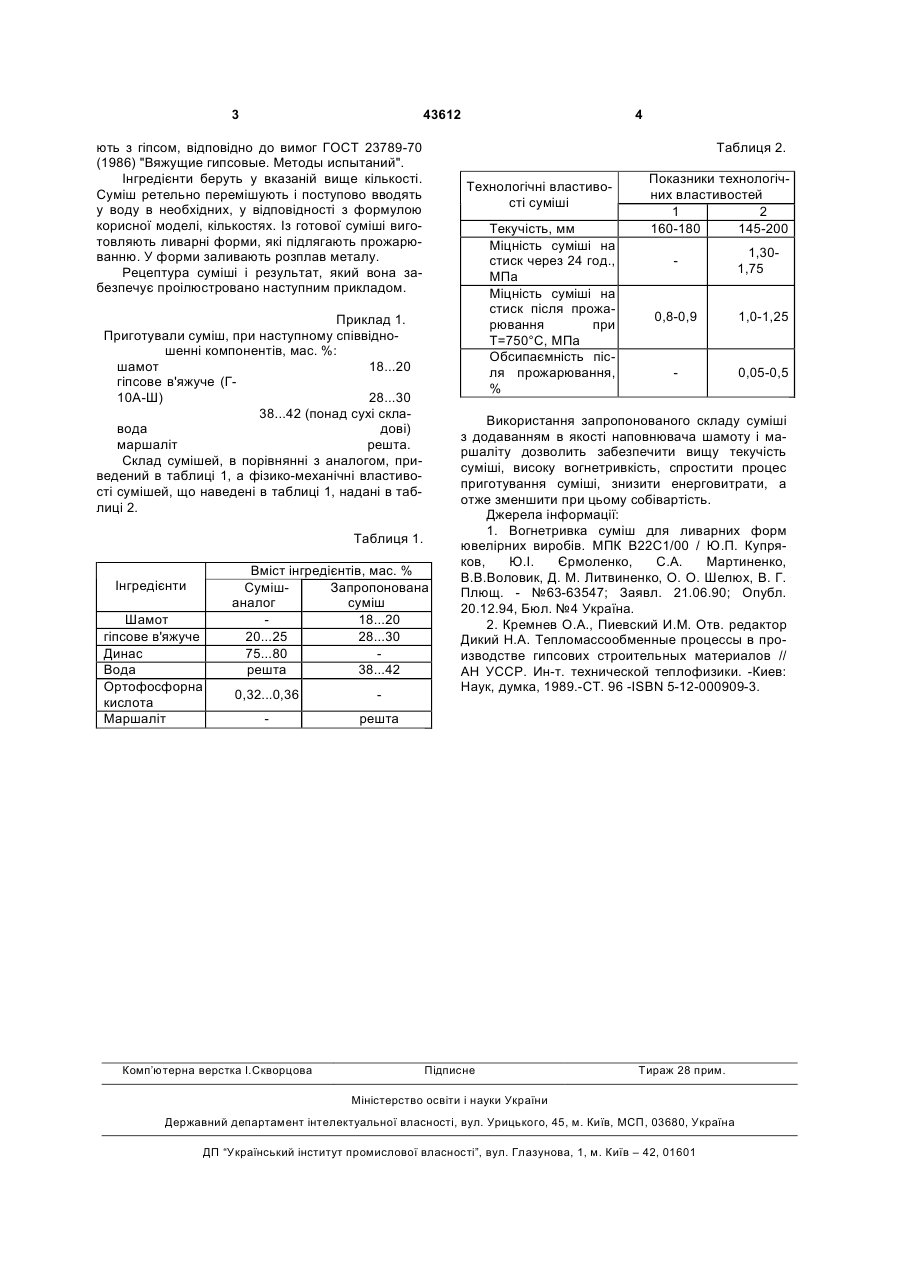

Вогнетривка гіпсокремнеземиста формувальна суміш, що містить кремнеземистий наповнювач, гіпсове в’яжуче, воду, яка відрізняється тим, що як наповнювач суміш містить шамот і маршаліт, при цьому інгредієнти взяті при наступному співвідношенні, мас. %: шамот 18...20 гіпсове в'яжуче 28...30 вода 38...42 (понад сухі складові) маршаліт решта, при цьому наповнювач містить 95...99 мас. ч. фракції розміром 0,63 мм (сторона вічка сита № 063). (19) (21) u200902613 (22) 23.03.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) КОЧЕШКОВ АНАТОЛІЙ СЕРГІЙОВИЧ, ЛЮТИЙ РОСТИСЛАВ ВОЛОДИМИРОВИЧ, СОЛОДЮК НАТАЛЯ МИРОСЛАВІВНА, ЗУБЕР ОКСАНА ОЛЕКСАНДРІВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 43612 ють з гіпсом, відповідно до вимог ГОСТ 23789-70 (1986) "Вяжущие гипсовые. Методы испытаний". Інгредієнти беруть у вказаній вище кількості. Суміш ретельно перемішують і поступово вводять у воду в необхідних, у відповідності з формулою корисної моделі, кількостях. Із готової суміші виготовляють ливарні форми, які підлягають прожарюванню. У форми заливають розплав металу. Рецептура суміші і результат, який вона забезпечує проілюстровано наступним прикладом. Таблиця 2. Технологічні властивості суміші Текучість, мм Міцність суміші на стиск через 24 год., МПа Міцність суміші на стиск після прожарювання при Т=750°С, МПа Обсипаємність після прожарювання, % Приклад 1. Приготували суміш, при наступному співвідношенні компонентів, мас. %: шамот 18...20 гіпсове в'яжуче (Г10А-Ш) 28...30 38...42 (понад сухі склавода дові) маршаліт решта. Склад сумішей, в порівнянні з аналогом, приведений в таблиці 1, а фізико-механічні властивості сумішей, що наведені в таблиці 1, надані в таблиці 2. Таблиця 1. Інгредієнти Шамот гіпсове в'яжуче Динас Вода Ортофосфорна кислота Маршаліт Вміст інгредієнтів, мас. % СумішЗапропонована аналог суміш 18...20 20...25 28...30 75...80 решта 38...42 0,32...0,36 4 Показники технологічних властивостей 1 2 160-180 145-200 0,8-0,9 1,0-1,25 0,05-0,5 Використання запропонованого складу суміші з додаванням в якості наповнювача шамоту і маршаліту дозволить забезпечити вищу текучість суміші, високу вогнетривкість, спростити процес приготування суміші, знизити енерговитрати, а отже зменшити при цьому собівартість. Джерела інформації: 1. Вогнетривка суміш для ливарних форм ювелірних виробів. МПК В22С1/00 / Ю.П. Купряков, Ю.І. Єрмоленко, С.А. Мартиненко, В.В.Воловик, Д. М. Литвиненко, О. О. Шелюх, В. Г. Плющ. - №63-63547; Заявл. 21.06.90; Опубл. 20.12.94, Бюл. №4 Україна. 2. Кремнев О.А., Пиевский И.М. Отв. редактор Дикий Н.А. Тепломассообменные процессы в производстве гипсових строительных материалов // АН УССР. Ин-т. технической теплофизики. -Киев: Наук, думка, 1989.-СТ. 96 -ISBN 5-12-000909-3. решта Комп’ютерна верстка І.Скворцова 1,301,75 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
