Когенераційна система з використанням тепла енергетичних об’єктів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 43631

Опубліковано: 25.08.2009

Автори: Чемеріс Ігор Федорович, Оксень Юрій Іванович, Булат Анатолій Федорович, Радюк Максим Валерійович

Завантажити PDF файл.

Формула / Реферат

Когенераційна система з використанням тепла енергетичних об'єктів, що містить енергетичний модуль, вхід і вихід якого по теплоносію з'єднані з теплообмінником нагріву робочого тіла, турбіну з генератором, конденсатор, насос і додатковий енергетичний модуль, на перший вхід якого подається паливо, на другий - повітря, а вихід з'єднаний з системою видалення димових газів, яка відрізняється тим, що додатковий енергетичний модуль виконаний у вигляді котла, при цьому вихід теплообмінника з'єднаний з входом по робочому тілу котла, вихід якого по робочому тілу з'єднаний з входом турбіни, вихід якої, через конденсатор і насос, з'єднаний з входом теплообмінника.

Текст

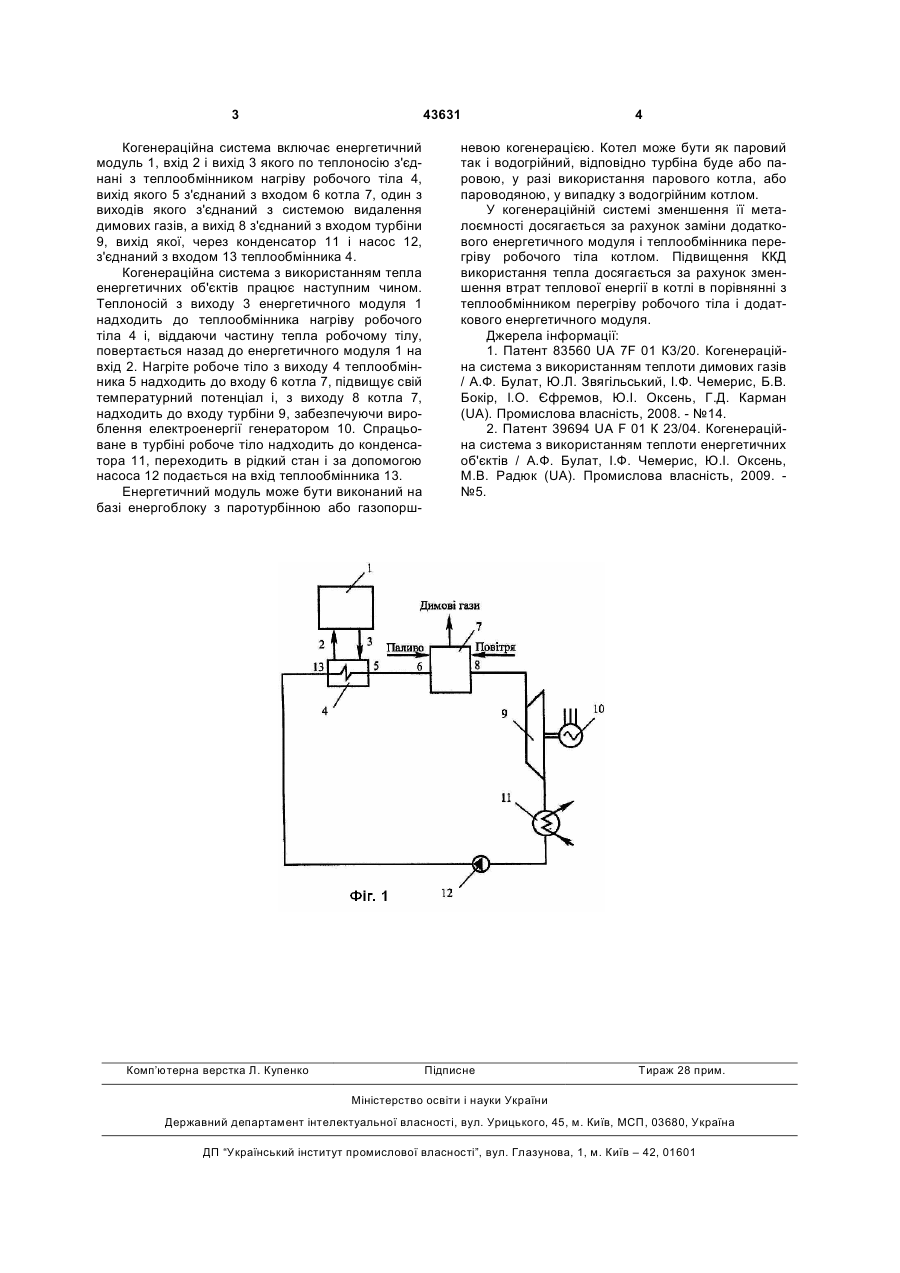

Когенераційна система з використанням тепла енергетичних об'єктів, що містить енергетичний модуль, вхід і вихід якого по теплоносію з'єднані з 3 43631 Когенераційна система включає енергетичний модуль 1, вхід 2 і вихід 3 якого по теплоносію з'єднані з теплообмінником нагріву робочого тіла 4, вихід якого 5 з'єднаний з входом 6 котла 7, один з виходів якого з'єднаний з системою видалення димових газів, а вихід 8 з'єднаний з входом турбіни 9, вихід якої, через конденсатор 11 і насос 12, з'єднаний з входом 13 теплообмінника 4. Когенераційна система з використанням тепла енергетичних об'єктів працює наступним чином. Теплоносій з виходу 3 енергетичного модуля 1 надходить до теплообмінника нагріву робочого тіла 4 і, віддаючи частину тепла робочому тілу, повертається назад до енергетичного модуля 1 на вхід 2. Нагріте робоче тіло з виходу 4 теплообмінника 5 надходить до входу 6 котла 7, підвищує свій температурний потенціал і, з виходу 8 котла 7, надходить до входу турбіни 9, забезпечуючи вироблення електроенергії генератором 10. Спрацьоване в турбіні робоче тіло надходить до конденсатора 11, переходить в рідкий стан і за допомогою насоса 12 подається на вхід теплообмінника 13. Енергетичний модуль може бути виконаний на базі енергоблоку з паротурбінною або газопорш Комп’ютерна верстка Л. Купенко 4 невою когенерацією. Котел може бути як паровий так і водогрійний, відповідно турбіна буде або паровою, у разі використання парового котла, або пароводяною, у випадку з водогрійним котлом. У когенераційній системі зменшення її металоємності досягається за рахунок заміни додаткового енергетичного модуля і теплообмінника перегріву робочого тіла котлом. Підвищення ККД використання тепла досягається за рахунок зменшення втрат теплової енергії в котлі в порівнянні з теплообмінником перегріву робочого тіла і додаткового енергетичного модуля. Джерела інформації: 1. Патент 83560 UA 7F 01 К3/20. Когенераційна система з використанням теплоти димових газів / А.Ф. Булат, Ю.Л. Звягільський, І.Ф. Чемерис, Б.В. Бокір, І.О. Єфремов, Ю.І. Оксень, Г.Д. Карман (UA). Промислова власність, 2008. - №14. 2. Патент 39694 UA F 01 К 23/04. Когенераційна система з використанням теплоти енергетичних об'єктів / А.Ф. Булат, І.Ф. Чемерис, Ю.І. Оксень, М.В. Радюк (UA). Промислова власність, 2009. №5. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Co-generation system with use of heat of power objects

Автори англійською

Bulat Anatolii Fedorovych, Chemerys Ihor Fedorovych, Oksen Yurii Ivanovych, Radiuk Maksym Valeriiovych

Назва патенту російською

Когнерационная система с использованием тепла энергетических объектов

Автори російською

Булат Анатолий Федорович, Чемерис Игорь Федорович, Оксень Юрий Иванович, Радюк Максим Валериевич

МПК / Мітки

МПК: F01K 23/00

Мітки: система, використанням, об'єктів, тепла, енергетичних, когенераційна
