Когенераційна система з використанням тепла енергетичних об’єктів

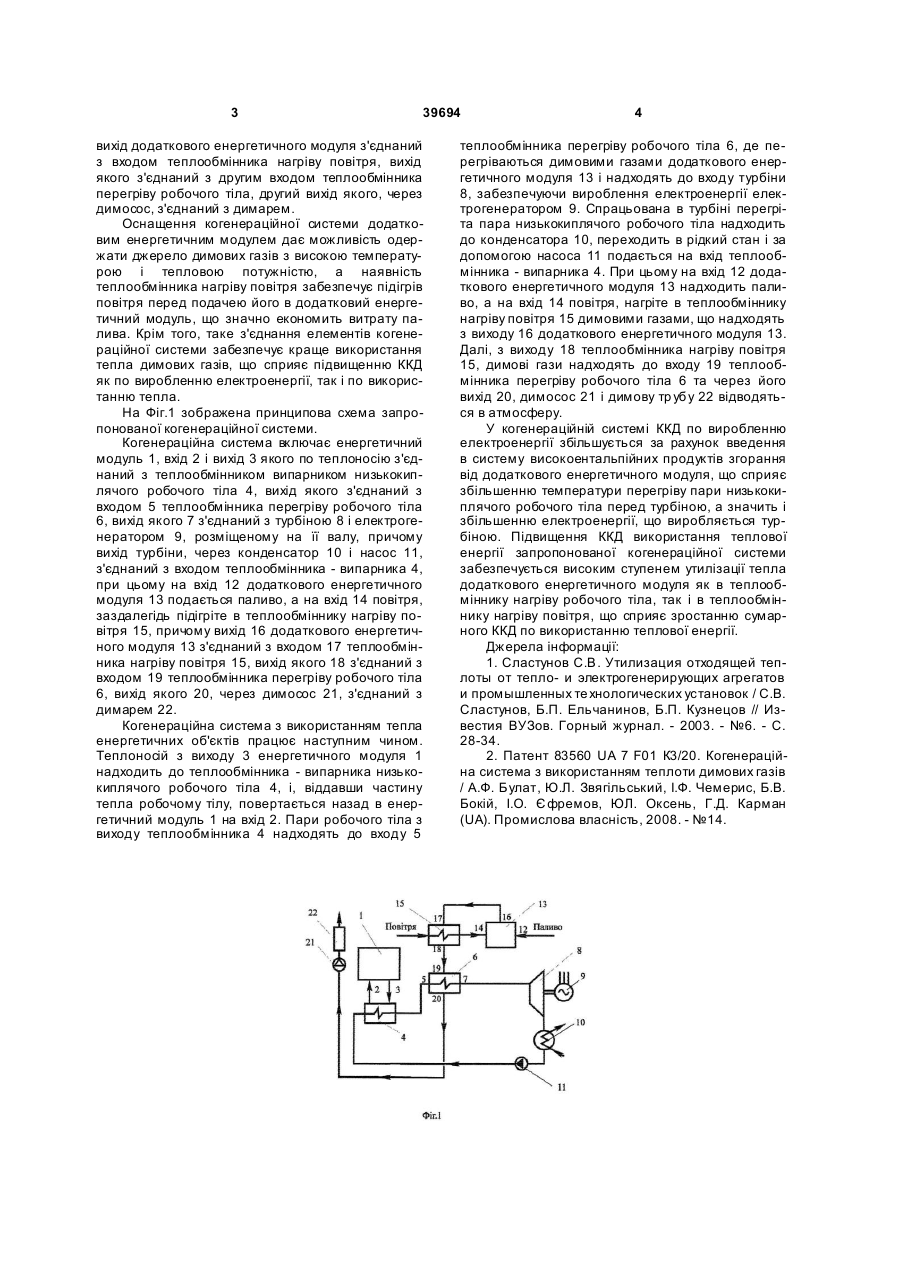

Когенераційна система з використанням тепла енергетичних об'єктів, що містить енергетичний модуль, вхід і ви хід якого по теплоносію з'єднані з теплообмінником-випарником низькокиплячого робочого тіла, при цьому вихід теплообмінникавипарника з'єднаний з входом теплообмінника 3 39694 вихід додаткового енергетичного модуля з'єднаний з входом теплообмінника нагріву повітря, вихід якого з'єднаний з другим входом теплообмінника перегріву робочого тіла, другий вихід якого, через димосос, з'єднаний з димарем. Оснащення когенераційної системи додатковим енергетичним модулем дає можливість одержати джерело димових газів з високою температурою і тепловою потужністю, а наявність теплообмінника нагріву повітря забезпечує підігрів повітря перед подачею його в додатковий енергетичний модуль, що значно економить витрату палива. Крім того, таке з'єднання елементів когенераційної системи забезпечує краще використання тепла димових газів, що сприяє підвищенню ККД як по виробленню електроенергії, так і по використанню тепла. На Фіг.1 зображена принципова схема запропонованої когенераційної системи. Когенераційна система включає енергетичний модуль 1, вхід 2 і вихід 3 якого по теплоносію з'єднаний з теплообмінником випарником низькокиплячого робочого тіла 4, вихід якого з'єднаний з входом 5 теплообмінника перегріву робочого тіла 6, вихід якого 7 з'єднаний з турбіною 8 і електрогенератором 9, розміщеному на її валу, причому вихід турбіни, через конденсатор 10 і насос 11, з'єднаний з входом теплообмінника - випарника 4, при цьому на вхід 12 додаткового енергетичного модуля 13 подається паливо, а на вхід 14 повітря, заздалегідь підігріте в теплообміннику нагріву повітря 15, причому вихід 16 додаткового енергетичного модуля 13 з'єднаний з входом 17 теплообмінника нагріву повітря 15, вихід якого 18 з'єднаний з входом 19 теплообмінника перегріву робочого тіла 6, вихід якого 20, через димосос 21, з'єднаний з димарем 22. Когенераційна система з використанням тепла енергетичних об'єктів працює наступним чином. Теплоносій з виходу 3 енергетичного модуля 1 надходить до теплообмінника - випарника низькокиплячого робочого тіла 4, і, віддавши частину тепла робочому тілу, повертається назад в енергетичний модуль 1 на вхід 2. Пари робочого тіла з виходу теплообмінника 4 надходять до входу 5 4 теплообмінника перегріву робочого тіла 6, де перегріваються димовими газами додаткового енергетичного модуля 13 і надходять до входу турбіни 8, забезпечуючи вироблення електроенергії електрогенератором 9. Спрацьована в турбіні перегріта пара низькокиплячого робочого тіла надходить до конденсатора 10, переходить в рідкий стан і за допомогою насоса 11 подається на вхід теплообмінника - випарника 4. При цьому на вхід 12 додаткового енергетичного модуля 13 надходить паливо, а на вхід 14 повітря, нагріте в теплообміннику нагріву повітря 15 димовими газами, що надходять з виходу 16 додаткового енергетичного модуля 13. Далі, з виходу 18 теплообмінника нагріву повітря 15, димові гази надходять до входу 19 теплообмінника перегріву робочого тіла 6 та через його вихід 20, димосос 21 і димову тр убу 22 відводяться в атмосферу. У когенераційній системі ККД по виробленню електроенергії збільшується за рахунок введення в систему високоентальпійних продуктів згорання від додаткового енергетичного модуля, що сприяє збільшенню температури перегріву пари низькокиплячого робочого тіла перед турбіною, а значить і збільшенню електроенергії, що виробляється турбіною. Підвищення ККД використання теплової енергії запропонованої когенераційної системи забезпечується високим ступенем утилізації тепла додаткового енергетичного модуля як в теплообміннику нагріву робочого тіла, так і в теплообміннику нагріву повітря, що сприяє зростанню сумарного ККД по використанню теплової енергії. Джерела інформації: 1. Сластунов С.В. Утилизация отходящей теплоты от тепло- и электрогенерирующих агрегатов и промышленных те хнологических установок / С.В. Сластунов, Б.П. Ельчанинов, Б.П. Кузнецов // Известия ВУЗов. Горный журнал. - 2003. - №6. - С. 28-34. 2. Патент 83560 UA 7 F01 К3/20. Когенераційна система з використанням теплоти димових газів / А.Ф. Булат, Ю.Л. Звягільський, І.Ф. Чемерис, Б.В. Бокій, І.О. Є фремов, ЮЛ. Оксень, Г.Д. Карман (UA). Промислова власність, 2008. - №14. 5 Комп’ютерна в ерстка Л. Купенко 39694 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
