Антирезонансний трансформатор напруги для електромереж з ізольованою нейтраллю

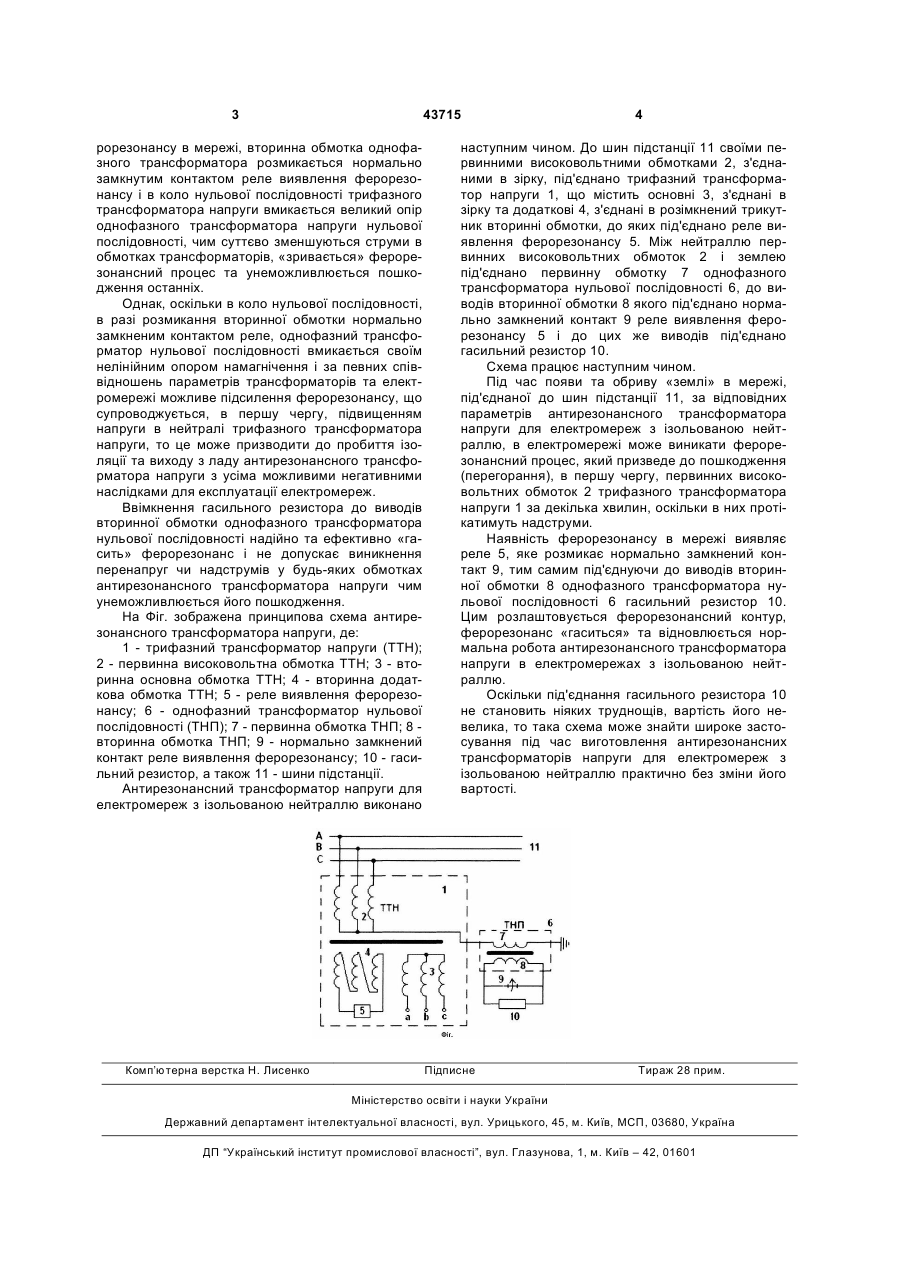

Антирезонансний трансформатор напруги для електромереж з ізольованою нейтраллю, що містить трифазний трансформатор напруги, первинні 3 43715 рорезонансу в мережі, вторинна обмотка однофазного трансформатора розмикається нормально замкнутим контактом реле виявлення ферорезонансу і в коло нульової послідовності трифазного трансформатора напруги вмикається великий опір однофазного трансформатора напруги нульової послідовності, чим суттєво зменшуються струми в обмотках трансформаторів, «зривається» ферорезонансний процес та унеможливлюється пошкодження останніх. Однак, оскільки в коло нульової послідовності, в разі розмикання вторинної обмотки нормально замкненим контактом реле, однофазний трансформатор нульової послідовності вмикається своїм нелінійним опором намагнічення і за певних співвідношень параметрів трансформаторів та електромережі можливе підсилення ферорезонансу, що супроводжується, в першу чергу, підвищенням напруги в нейтралі трифазного трансформатора напруги, то це може призводити до пробиття ізоляції та виходу з ладу антирезонансного трансформатора напруги з усіма можливими негативними наслідками для експлуатації електромереж. Ввімкнення гасильного резистора до виводів вторинної обмотки однофазного трансформатора нульової послідовності надійно та ефективно «гасить» ферорезонанс і не допускає виникнення перенапруг чи надструмів у будь-яких обмотках антирезонансного трансформатора напруги чим унеможливлюється його пошкодження. На Фіг. зображена принципова схема антирезонансного трансформатора напруги, де: 1 - трифазний трансформатор напруги (ТТН); 2 - первинна високовольтна обмотка ТТН; 3 - вторинна основна обмотка ТТН; 4 - вторинна додаткова обмотка ТТН; 5 - реле виявлення ферорезонансу; 6 - однофазний трансформатор нульової послідовності (ТНП); 7 - первинна обмотка ТНП; 8 вторинна обмотка ТНП; 9 - нормально замкнений контакт реле виявлення ферорезонансу; 10 - гасильний резистор, а також 11 - шини підстанції. Антирезонансний трансформатор напруги для електромереж з ізольованою нейтраллю виконано Комп’ютерна верстка Н. Лиcенко 4 наступним чином. До шин підстанції 11 своїми первинними високовольтними обмотками 2, з'єднаними в зірку, під'єднано трифазний трансформатор напруги 1, що містить основні 3, з'єднані в зірку та додаткові 4, з'єднані в розімкнений трикутник вторинні обмотки, до яких під'єднано реле виявлення ферорезонансу 5. Між нейтраллю первинних високовольтних обмоток 2 і землею під'єднано первинну обмотку 7 однофазного трансформатора нульової послідовності 6, до виводів вторинної обмотки 8 якого під'єднано нормально замкнений контакт 9 реле виявлення ферорезонансу 5 і до цих же виводів під'єднано гасильний резистор 10. Схема працює наступним чином. Під час появи та обриву «землі» в мережі, під'єднаної до шин підстанції 11, за відповідних параметрів антирезонансного трансформатора напруги для електромереж з ізольованою нейтраллю, в електромережі може виникати ферорезонансний процес, який призведе до пошкодження (перегорання), в першу чергу, первинних високовольтних обмоток 2 трифазного трансформатора напруги 1 за декілька хвилин, оскільки в них протікатимуть надструми. Наявність ферорезонансу в мережі виявляє реле 5, яке розмикає нормально замкнений контакт 9, тим самим під'єднуючи до виводів вторинної обмотки 8 однофазного трансформатора нульової послідовності 6 гасильний резистор 10. Цим розлаштовується ферорезонансний контур, ферорезонанс «гаситься» та відновлюється нормальна робота антирезонансного трансформатора напруги в електромережах з ізольованою нейтраллю. Оскільки під'єднання гасильного резистора 10 не становить ніяких труднощів, вартість його невелика, то така схема може знайти широке застосування під час виготовлення антирезонансних трансформаторів напруги для електромереж з ізольованою нейтраллю практично без зміни його вартості. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
