Спосіб реконструкції трансформатора напруги для мереж з ізольованою нейтраллю

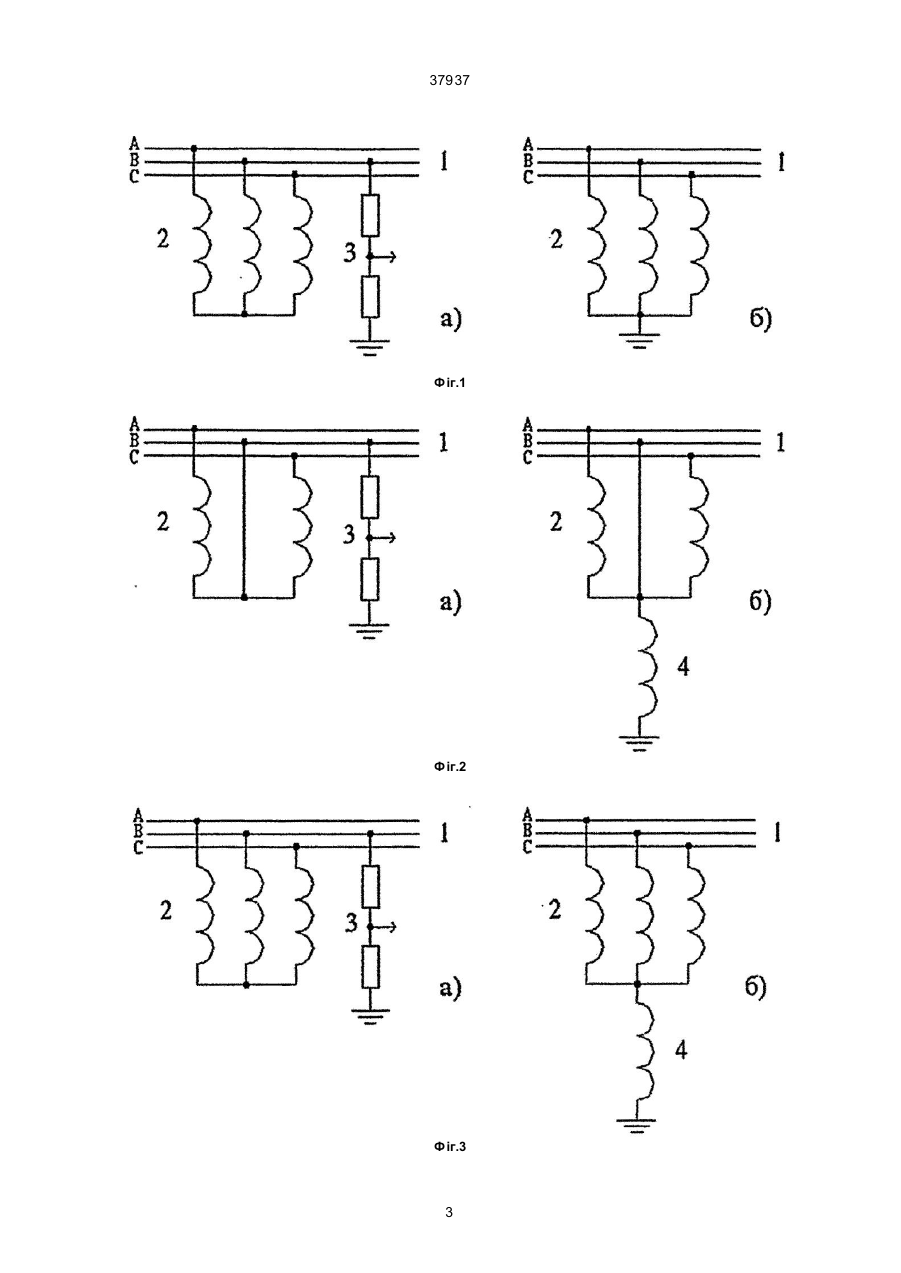

Спосіб реконструкції трансформатора напруги для мереж з ізольованою нейтраллю, в якому виявляють, а в трансформаторі напруги трифазному масляному вимірному - відновлюють пошкоджену високовольтну обмотку, який відрізняється тим, що від'єднують від землі нуль зірки високовольтних обмоток та під'єднують дільник напруги між фазою шин і землею. (19) (21) 2000052582 (22) 05.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Журахівський Анатолій Валентинович, Кенс Юрій Амброзієвич, Горбатський Андрій Анатолійович, Дурняк Богдан Іванович (73) Державний університет "Львівська політехніка", Журахівський Анатолій Валентинович, Кенс Юрій Амброзієвич 37937 ни підстанції, 2 - високовольтні обмотки трансформатора напруги, 3 - дільник напруги резисторного чи ємнісного типів, 4 - однофазний трансформатор (додаткова високовольтна обмотка). У способі реконструкції трансформатора напруги для мереж з ізольованою нейтраллю виявляють, а в трансформаторі напруги типу НТМИ і відновлюють пошкоджену високовольтну обмотку 2, від'єднавши н уль зірки високовольтних обмоток від землі), а між фазою шин 1 і землею під'єднують дільники напруги 3 (фіг.1а, б). Дільник напруги 3 призначений для контролю ізоляції електричної мережі за допомогою вимірного пристрою. У нормальному режимі роботи електричної мережі лінійні напруги шин 1 практично рівні між собою, рівні між собою і фазні напруги, менші від ної мережі, і вона ж пошкоджується при ферорезонансних процесах. Вилучення цієї обмотки (разом з магнітопроводом) з трансформатора напруги та встановлення дільника напруги 3 дозволяє від'єднати нуль (неповної) зірки високовольтних обмоток 2 трансформатора від землі, чим усувається можливість утворення ферорезонансних контурів і пошкодження цієї обмотки ферорезонансними процесами. При цьому ефективно та надійно здійснюється контроль ізоляції мережі (фіг. 2 а). У випадку пошкодження трансформатора напруги типу Н АМИ-35 (фіг. З б) з нього вилучають однофазний трансформатор (додаткову високовольтну обмотку) 4, чим від'єднують нуль зірки високовольтних обмоток 2 від землі, усувають можливість утворення ферорезонансних контурів та пошкодження високовольтних обмоток 2 ферорезонансними процесами. Встановлення між однією з фаз шин 1 і землею дільника напруги З дозволяє ефективно та надійно здійснювати контроль ізоляції землі в електричній мережі (фіг. З а). Таким чином, реконструйований запропонованим способом трансформатор напруги виконуватиме покладені на нього функції та не пошкоджуватиметься ні ферорезонансними процесами, оскільки усун ута можливість утворення ферорезонансних контурів, ні довготривалими замиканнями в електричній мережі на землю. Здійснення реконструкції трансформатора напруги таким способом здешевить її вартість та суттєво подовжить строк його служби. лінійних в 3 рази, а напруга нульової послідовності U0 дорівнює небалансу фазних напруг та становить 2-3% від номінальної. При появі землі в мережі (заземлення однієї з фаз) лінійні напруги залишаються практично незмінними, одна з фазних напруг (заземленої фази) стає рівною нулю, дві інші зростають до величини лінійних, зростає і величина U0 - до фазної. Це дасть змогу персоналу підстанцій швидко та надійно відшукати пошкоджену (заземлену) фазу та ліквідувати несправність. У трансформаторах напруги типу Н АМИ-6(10) дві обмотки з трьох від'єднані від землі (фіг.2 б), чим, в принципі, зменшується ймовірність виникнення ферорезонансних процесів. Додаткова високовольтна обмотка 4, що ввімкнена між фазою і землею, служить для контролю ізоляції електрич 2 37937 Фіг.1 Фіг.2 Фіг.3 3 37937 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
