П’єзоелектричний генератор постійного струму
Номер патенту: 43778
Опубліковано: 25.08.2009
Автори: Кулик Микола Сергійович, Передерко Анатолій Леонтійович, Харченко Володимир Петрович, Квасніков Володимир Павлович, Луцький Максим Георгійович
Формула / Реферат
П'єзоелектричний генератор постійного струму, що містить п'єзокерамічний трубчатий елемент з ізолюючими вставками на торцях, вздовж внутрішньої і зовнішньої поверхні якого нанесені по три електроди, який відрізняється тим, що один кінець трубки жорстко закріплений в корпусі, а другий, через шаровий шарнір, з'єднаний з привідним валом з можливістю обертання з відхиленням від осі симетрії, зі сторони закріпленого кінця електроди п'єзокерамічного трубчатого елемента через контакти під'єднані до місткових випрямлячів струму, від яких постійний струм подається до споживача.
Текст

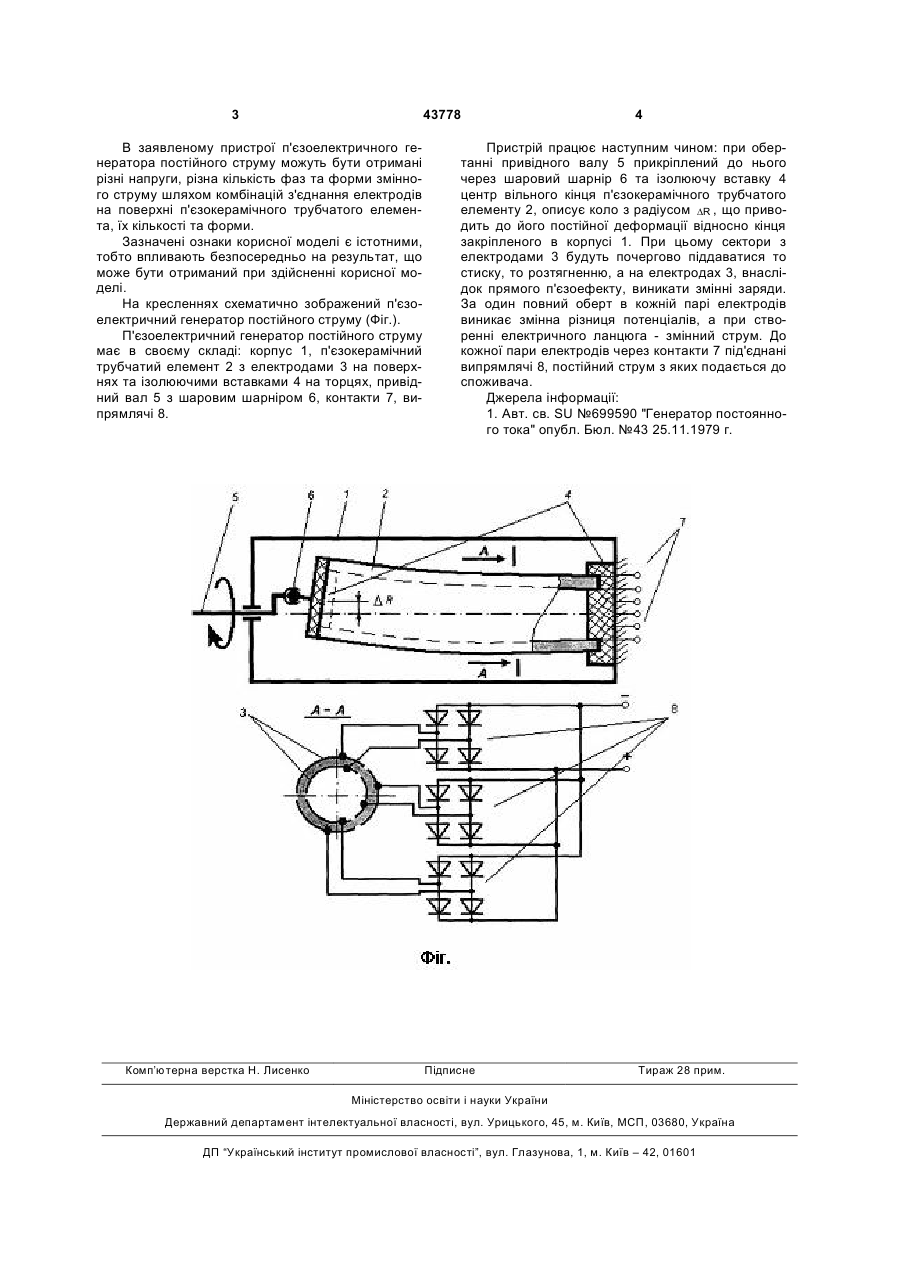

П'єзоелектричний генератор постійного струму, що містить п'єзокерамічний трубчатий елемент 3 43778 В заявленому пристрої п'єзоелектричного генератора постійного струму можуть бути отримані різні напруги, різна кількість фаз та форми змінного струму шляхом комбінацій з'єднання електродів на поверхні п'єзокерамічного трубчатого елемента, їх кількості та форми. Зазначені ознаки корисної моделі є істотними, тобто впливають безпосередньо на результат, що може бути отриманий при здійсненні корисної моделі. На кресленнях схематично зображений п'єзоелектричний генератор постійного струму (Фіг.). П'єзоелектричний генератор постійного струму має в своєму складі: корпус 1, п'єзокерамічний трубчатий елемент 2 з електродами 3 на поверхнях та ізолюючими вставками 4 на торцях, привідний вал 5 з шаровим шарніром 6, контакти 7, випрямлячі 8. Комп’ютерна верстка Н. Лиcенко 4 Пристрій працює наступним чином: при обертанні привідного валу 5 прикріплений до нього через шаровий шарнір 6 та ізолюючу вставку 4 центр вільного кінця п'єзокерамічного трубчатого елементу 2, описує коло з радіусом DR , що приводить до його постійної деформації відносно кінця закріпленого в корпусі 1. При цьому сектори з електродами 3 будуть почергово піддаватися то стиску, то розтягненню, а на електродах 3, внаслідок прямого п'єзоефекту, виникати змінні заряди. За один повний оберт в кожній парі електродів виникає змінна різниця потенціалів, а при створенні електричного ланцюга - змінний струм. До кожної пари електродів через контакти 7 під'єднані випрямлячі 8, постійний струм з яких подається до споживача. Джерела інформації: 1. Авт. св. SU №699590 "Генератор постоянного тока" опубл. Бюл. №43 25.11.1979 г. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc piezoelectric oscillator
Автори англійськоюKulyk Mykola Serhiiovych, Lutskyi Maksym Heorhiiovych, Kharchenko Volodymyr Petrovych, Kvasnikov Volodymyr Pavlovych, Perederko Anatolii Leontiiovych
Назва патенту російськоюПьезоэлектрический генератор постоянного тока
Автори російськоюКулик Николай Сергеевич, Луцкий Максим Георгиевич, Харченко Владимир Петрович, Квасников Владимир Павлович, Передерко Анатолий Леонтьевич
МПК / Мітки
МПК: H02M 3/00
Мітки: генератор, струму, постійного, п'єзоелектричний
