Спосіб запобігання випиранню підошви гірничих виробок
Номер патенту: 43794
Опубліковано: 25.08.2009
Автори: Клішин Микола Кузьмич, Склепович Костянтин Зенонович, Кізіяров Олег Леонідович, Касьян Сергій Іванович
Формула / Реферат
Спосіб запобігання випиранню підошви гірничих виробок, який включає буріння шпурів у підошву, встановлення в них анкерів, який відрізняється тим, що створюють систему "підошва-анкери-шпали-рейки", а саме здійснюють буріння шпурів у підошву виробки через кінці шпал, в шпури вставляють поліетиленові ампули з швидкотвердіючою скріпляючою речовиною і встановлюють анкери, які з'єднують з рейками рейкової колії накладками.
Текст

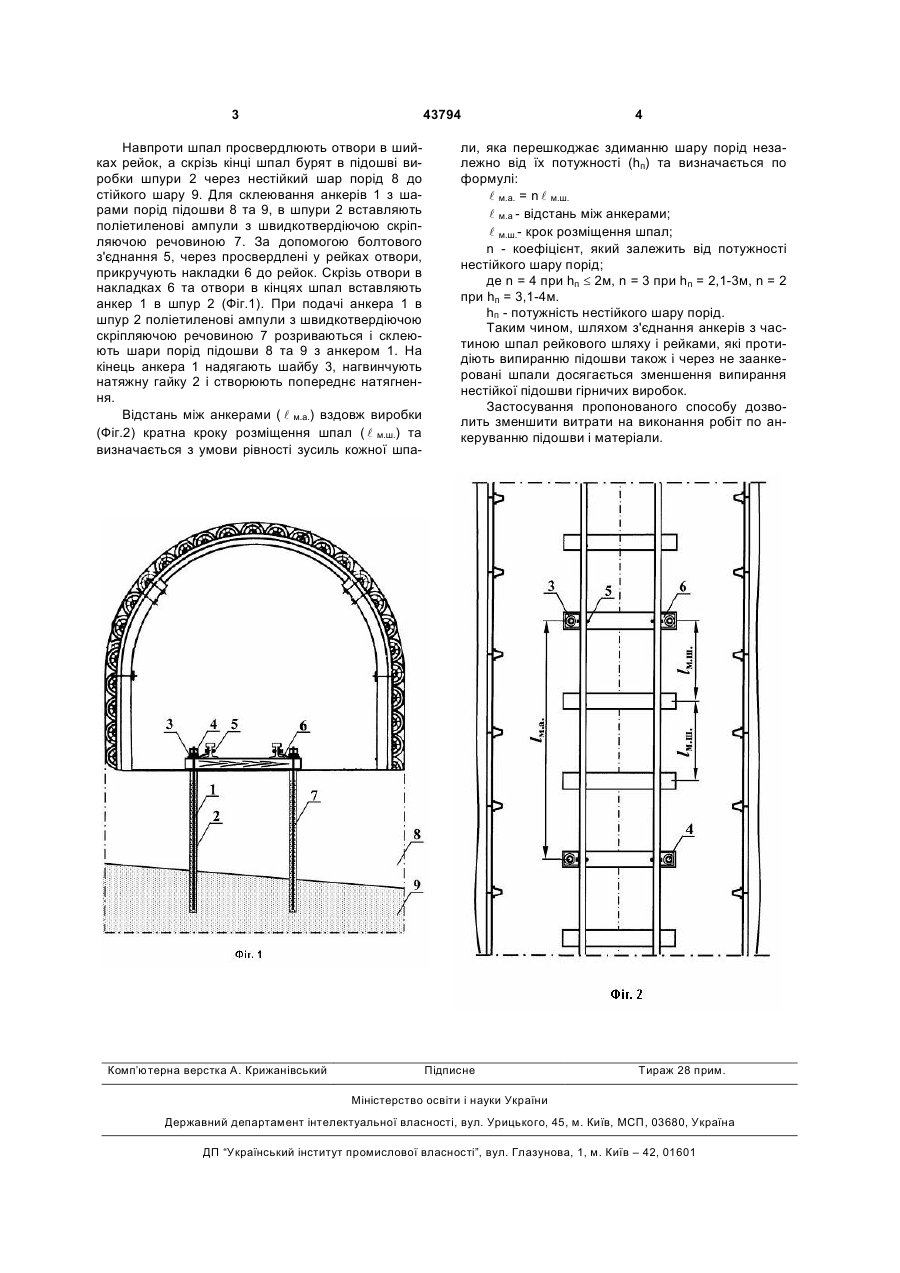

Спосіб запобігання випиранню підошви гірничих виробок, який включає буріння шпурів у підошву, встановлення в них анкерів, який відрізняється тим, що створюють систему "підошваанкери-шпали-рейки", а саме здійснюють буріння шпурів у підошву виробки через кінці шпал, в шпури вставляють поліетиленові ампули з швидкотвердіючою скріпляючою речовиною і встановлюють анкери, які з'єднують з рейками рейкової колії накладками. (19) (21) u200904851 (22) 18.05.2009 (24) 25.08.2009 (46) 25.08.2009, Бюл.№ 16, 2009 р. (72) КЛІШИН МИКОЛА КУЗЬМИЧ, СКЛЕПОВИЧ КОСТЯНТИН ЗЕНОНОВИЧ, КАСЬЯН СЕРГІЙ ІВАНОВИЧ, КІЗІЯРОВ ОЛЕГ ЛЕОНІДОВИЧ (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 43794 Навпроти шпал просвердлюють отвори в шийках рейок, а скрізь кінці шпал бурят в підошві виробки шпури 2 через нестійкий шар порід 8 до стійкого шару 9. Для склеювання анкерів 1 з шарами порід підошви 8 та 9, в шпури 2 вставляють поліетиленові ампули з швидкотвердіючою скріпляючою речовиною 7. За допомогою болтового з'єднання 5, через просвердлені у рейках отвори, прикручують накладки 6 до рейок. Скрізь отвори в накладках 6 та отвори в кінцях шпал вставляють анкер 1 в шпур 2 (Фіг.1). При подачі анкера 1 в шпур 2 поліетиленові ампули з швидкотвердіючою скріпляючою речовиною 7 розриваються і склеюють шари порід підошви 8 та 9 з анкером 1. На кінець анкера 1 надягають шайбу 3, нагвинчують натяжну гайку 2 і створюють попереднє натягнення. Відстань між анкерами ( l м.а.) вздовж виробки (Фіг.2) кратна кроку розміщення шпал ( l м.ш.) та визначається з умови рівності зусиль кожної шпа Комп’ютерна верстка А. Крижанівський 4 ли, яка перешкоджає здиманню шару порід незалежно від їх потужності (hп) та визначається по формулі: l м.а. = n l м.ш. l м.а - відстань між анкерами; l м.ш.- крок розміщення шпал; n - коефіцієнт, який залежить від потужності нестійкого шару порід; де n = 4 при hп £ 2м, n = 3 при hп = 2,1-3м, n = 2 при hп = 3,1-4м. hп - потужність нестійкого шару порід. Таким чином, шляхом з'єднання анкерів з частиною шпал рейкового шляху і рейками, які протидіють випиранню підошви також і через не заанкеровані шпали досягається зменшення випирання нестійкої підошви гірничих виробок. Застосування пропонованого способу дозволить зменшити витрати на виконання робіт по анкеруванню підошви і матеріали. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for prevention of protrusion of base of mine workings
Автори англійськоюKlishyn Mykola Kuzmych, Sklepovych Kostiantyn Zenonovych, Kasian Serhii Ivanovych, Kiziarov Oleh Leonidovych
Назва патенту російськоюСпособ предотвращения выпирания подошвы горных выработок
Автори російськоюКлишин Николай Кузьмич, Склепович Константин Зенонович, Касьян Сергей Иванович, Кизияров Олег Леонидович
МПК / Мітки
МПК: E21D 21/00
Мітки: спосіб, запобігання, підошви, виробок, гірничих, випиранню
