Динамічний гасик коливань

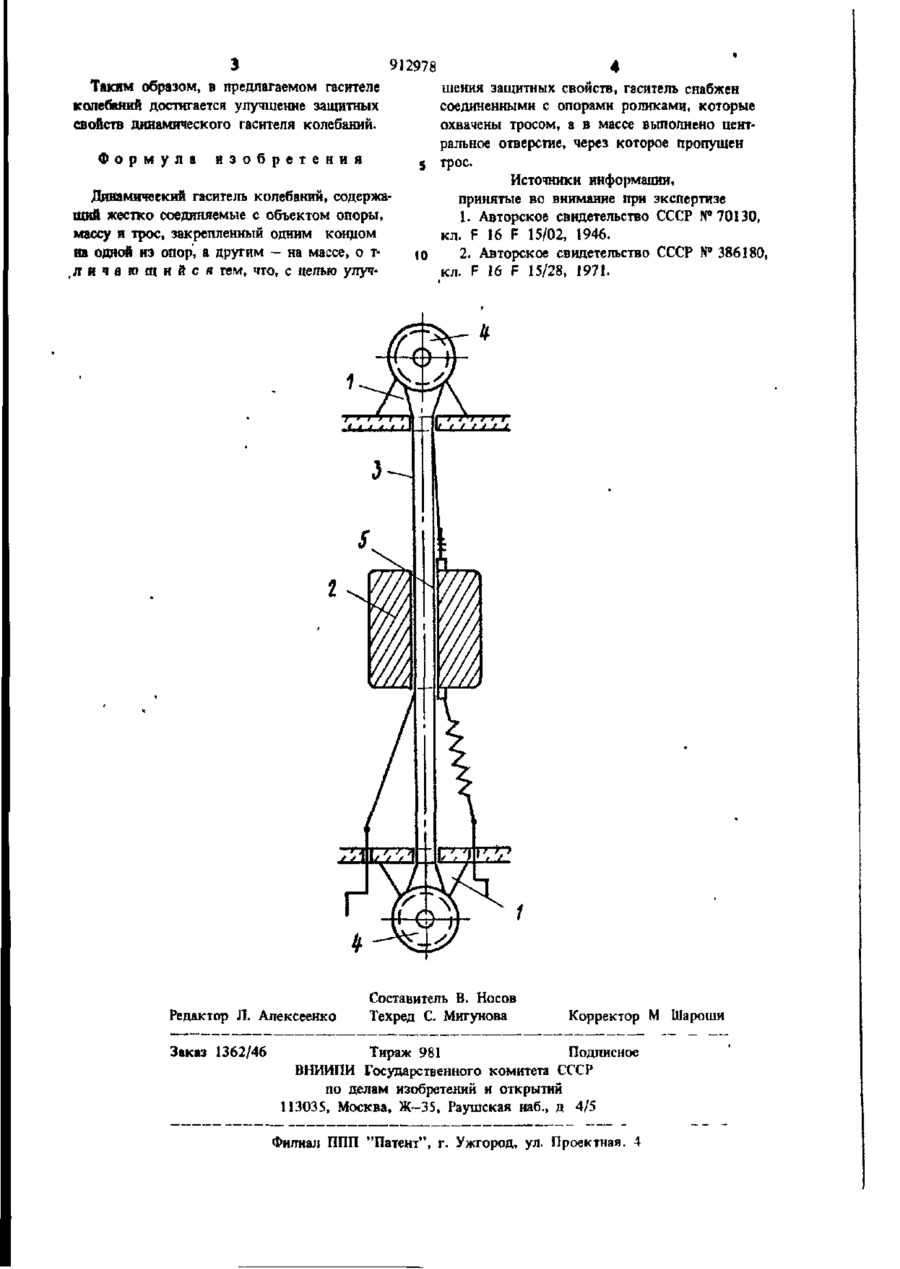

Е ИЗОБРЕТЕНИЯ Союз Советски* Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аивлено 31.01.78 912978 (21) 2577060/25-28 (51 )М. Кл. F 16 F 15/28 с присоединением заявки ЛЬ ГвсударствЕнный комитет (23)Приоритет СССР по делам изобретений Опубликовано 1503.82. к открытки Бюллетень М !0 .1(088.8) Дата опубликования описания (72) Автор изобретения (71) Заявитель (53) УДК 62-567. 15.03.82 Я. С. Бзрык Государственный проектный институт "Укрпроектстапьконструкцкя" (54) ДИНАМИЧЕСКИЙ ГАСИТЕЛЬ КОЛЕБАНИЙ I Изобретение относится к строительству н предназначено для защиты. различных высотных сооружений от вибраций. Известен динамический гаситель колебаний, содержащий размещенные на защищаемом объекте опоры и натянутую между ними струну Ш . Недостатками этого устройства являются низкая энергоемкость и высокая частота собственных колебаний. Наиболее близким к изобретению по технической сущности и достигаемому результату является динамический гаситель колебаний, содержащий жестко соединяемые с объектом опоры, массу и трос, закрепленный • одним концом на одной из опор, а другим — на массе Ї2]. Известный динамический гаситель также обладает невысокими защитными свойствами. Цель изобретения - улучшение защитных свойств гасителя. Указанная, цель достигается тем, что гаситель снабжен соединенными с опорами роликами, которые охвачены тросом, а в массе выполнено центральное отверстие, через которое пропущен трос. На чертеже представлена схема динамичес- \ кого гасителя. Динамический гаситель колебаний содержит жестко соединяемые с объектом (не показан) опоры 1, массу 2 и трос 3, закрепленный одним концом на одной из опор 1, а другим — на массе 2. Гаситель снабжен соединенными с опорами 1 роликами 4, последние охвачены тросом 3, а массе 2 выполнено центральное отверстие 5, через которое пропущен трос 3. Динамический гаситель колебаний работает следующим- образом. При колебаниях защищаемого объекта в области резонансной частоты гасителг возбуждаются колебания массы 2 в противофазе с колебаниями объекта, которые уменьшают эти колебания. Высокие демпфирующие свойстве троса позволяют расширить область рабочих частот гасителя. Частота гасителя при работе определяется расстоянием между опорами 1, величиной массы 2 и ее положением между опорами I. З 912978 Таким образом, в предлагаемом гасителе шения защитных свойств, гаситель снабжен колебаний достигается улучшение защитных соединенными с опорами роликами, которые свойств динамического гасителя колебаний. охвачены тросом, а в массе выполнено центральное отверстие, через которое пропущен Формула и з о б р е т е н и я трос. 5 Источники информации, Динамический гаситель колебании, содержапринятые во внимание при экспертизе щий жестко соединяемые с объектом опоры, 1. Авторское свидетельство СССР N* 7OI3O, массу и трос, закрепленный одним концом кл. F 16 F 15/02, 1946. на одной из опор, а другим — на массе, о т ю 2. Авторское свидетельство СССР № 386180, н и ч е г о щ и Й с я тем, что, с целью улучкл. F 16 F 15/28, 1971. Редактор Л. Алексеенко Заказ 1362/46 Составитель В. Носов Техред С. Мигунова Корректор М Шароши Тираж 981 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная. 4
